机械传动用快松组合式皮带轮结构

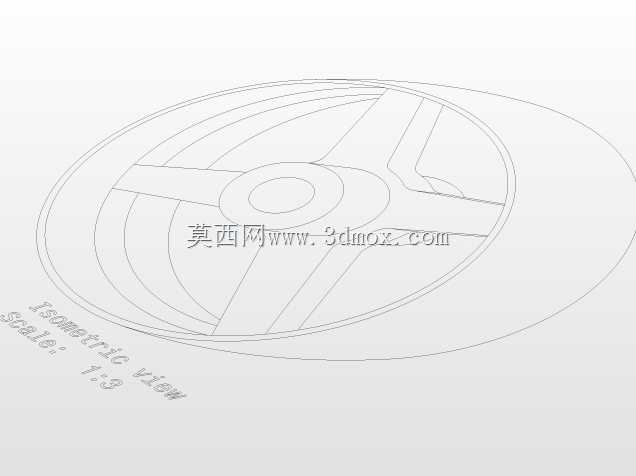

　　在多机台共用动力源的传统车间传动布局里，快松皮带轮组是实现单机独立启停控制的核心部件，不需要切断总动力输出，就能完成单台设备的空载与带载切换，在老式集中传动的机加工车间、纺织车间这类早年建成的生产场景里应用十分普遍，即便现在很多分散驱动的设备上，这类结构也常被用作过载保护、空载启动的辅助传动结构。这套快松皮带轮由固定在轴上的快速轮与空套在轴上的松脱轮两部分组成，设计时首先要匹配配套三角带的型号确定轮槽的截面尺寸，轮槽的角度、深度都要符合对应带型的标准，避免皮带运行时出现过度磨损或者打滑丢转的问题。快速轮通过键连接与传动轴实现周向固定，轴孔的公差要选过渡配合，既保证传动时不出现周向窜动，也方便后期拆装维护，

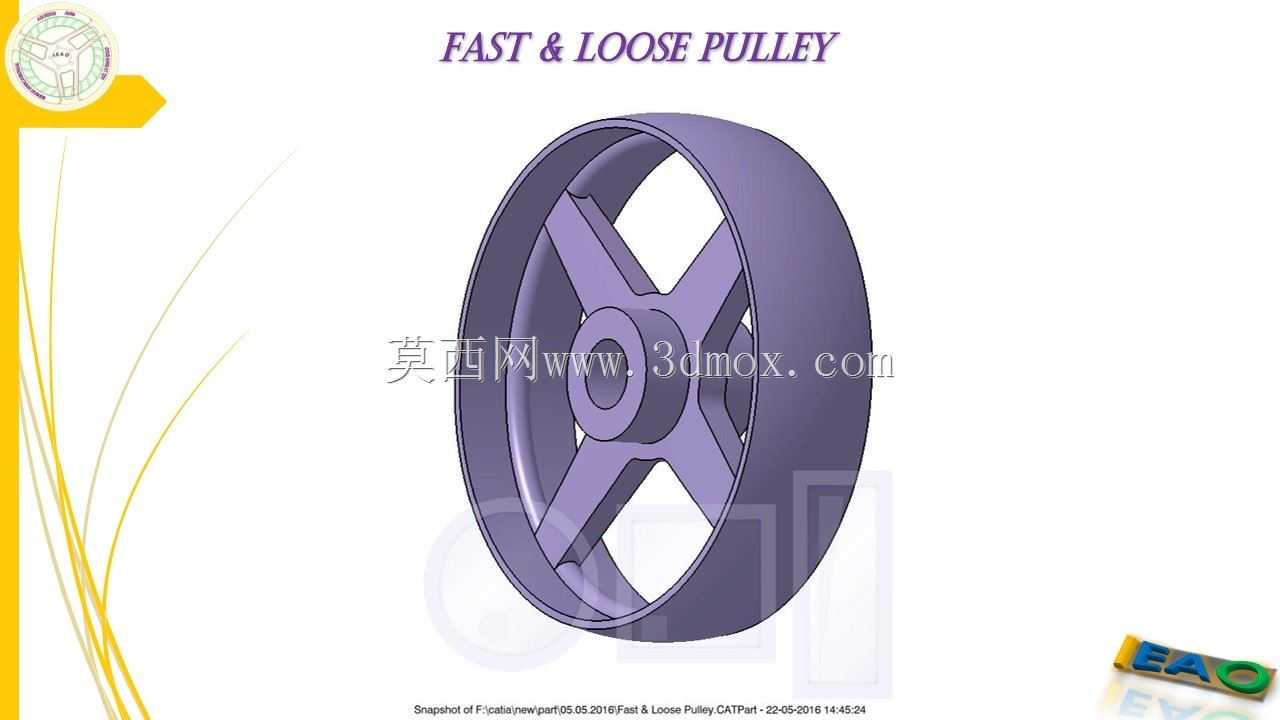

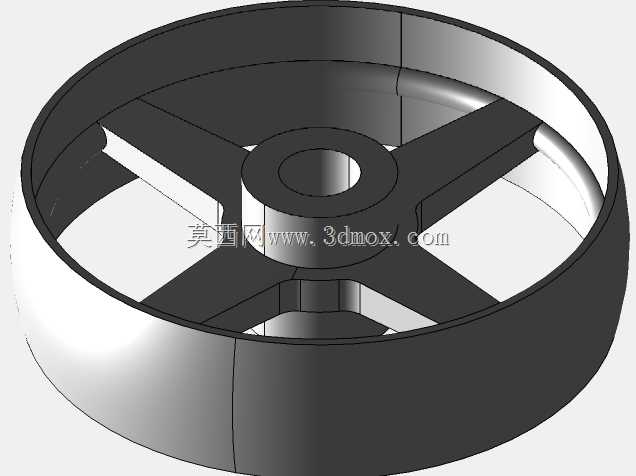

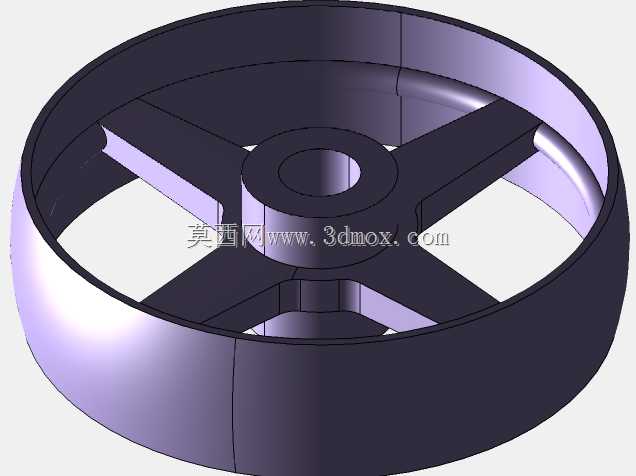

　　轮体与轴肩的定位端面要做垂直度管控，避免轮体安装后出现偏摆，导致皮带运行时频繁掉带、单侧磨损加剧。松脱轮是直接空套在轴上的，内孔与轴之间要预留合适的间隙，同时设计有对应的润滑槽结构，保证空转时的转动顺畅，不会因为长时间跟转出现轴面磨损，松脱轮的外径要比快速轮略小2到3毫米，这个尺寸差是整个结构实现功能的关键，当皮带被拨叉拨到松脱轮上时，皮带的张紧力会瞬间下降，此时快速轮随轴转动，松脱轮在皮带带动下自由空转，动力不会传递到设备端，设备就进入空载停机状态；当皮带被拨回快速轮位置时，皮带张紧力恢复，快速轮通过摩擦力带动皮带传递扭矩，设备进入正常工作状态。轮体的辐条采用十字形辐板结构，相比实心轮体可以大幅降低整体重量，减少转动惯量，

　　启动时的动力冲击更小，同时也能节省铸造成本，辐板与轮缘、轮毂的过渡位置都做了圆角处理，避免应力集中导致轮体在长期交变载荷下出现开裂。轮缘的外端面做了轻微的倒角，方便皮带在两个轮体之间的拨移切换，不会出现卡滞刮伤皮带的问题。安装时要保证快速轮与松脱轮的端面共面，两个轮体的同轴度误差要控制在允许范围内，否则皮带切换时会出现偏斜，加剧皮带的侧边磨损，同时配套的拨叉机构要调整好行程，保证皮带能完全落到对应轮的轮槽内，不会出现半搭在两个轮上的情况，避免运行时出现剧烈振动或者皮带脱出。在实际选型时，还要根据传递的功率大小核算轮体的强度，轮槽的工作面粗糙度要达到对应的要求，保证足够的摩擦力传递扭矩，同时不会过度磨损皮带的接触面。

　　空套的松脱轮内孔可以根据使用场景选配铜套或者小型轴承，转速高的场景用轴承结构降低转动阻力，低转速重载场景用铜套结构提升承载能力，降低维护成本。这类结构相比离合器式的启停结构，结构更简单，成本更低，维护难度小，在不需要频繁启停、对启停响应速度要求不高的集中传动场景里，实用性非常强，不需要额外配置电气控制元件，纯机械结构就能实现动力的通断控制，对恶劣车间环境的适应能力也更强，不会因为粉尘、油污影响功能可靠性。
