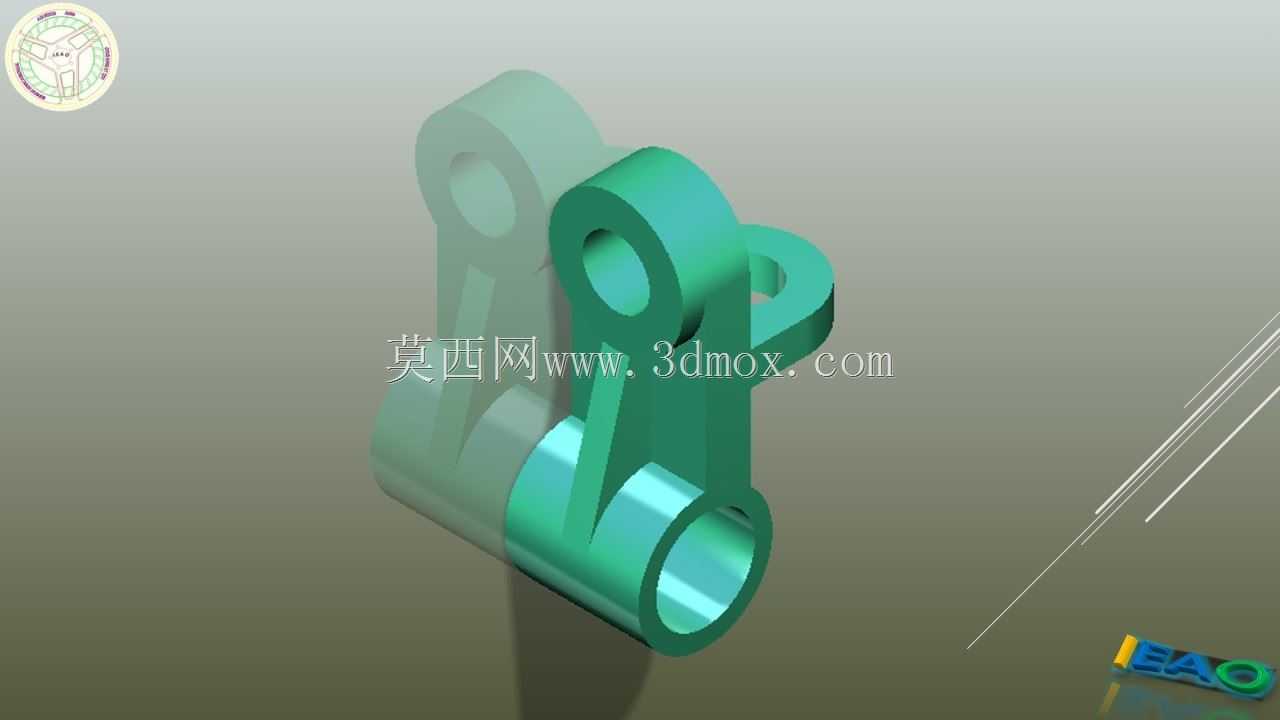

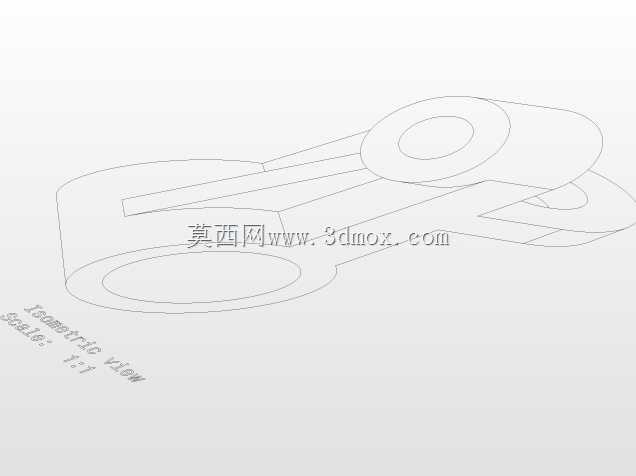

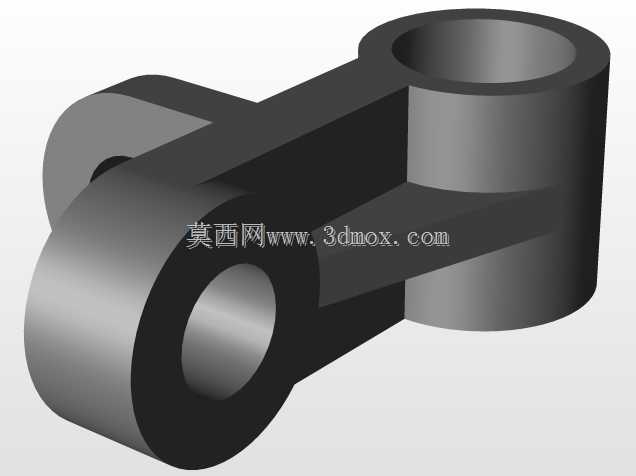

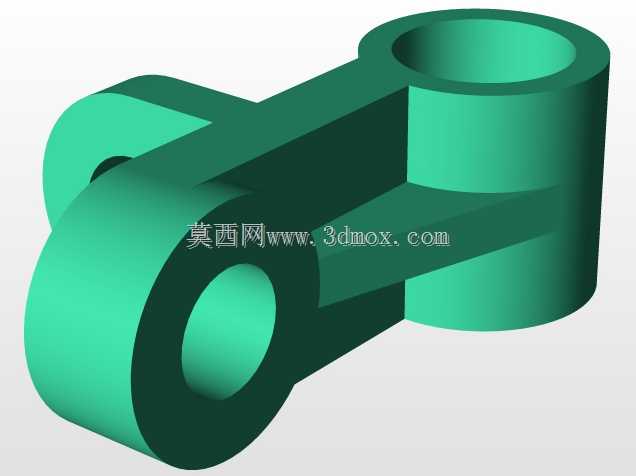

在各类连杆传动机构、工装夹具定位单元、小型设备的活动支撑结构中,这类双铰接式连接支撑构件是承担力传递与运动轨迹约束的核心零件,日常接触的轻工设备连杆组、自动化线体的活动挡停支架、小型工程机械的辅助支撑单元里,都能看到这类结构的应用。不同于单耳铰接件仅能实现单平面内的摆动约束,该构件通过上下两个同轴度经过严格管控的铰接孔,搭配中间的加强连接臂,能够同时适配两个不同铰接轴的安装需求,在多连杆联动的场景下,可以有效减少额外转接零件的使用,降低整个传动链的装配累积误差。从结构设计逻辑来看,这类零件的受力路径非常清晰,外部载荷从其中一个铰接孔输入,经过中间的连接臂传递到另一个铰接孔输出,因此在建模阶段首先要确认的就是两个铰接孔的中心距参数,
这个尺寸直接决定了连杆机构的运动行程与摆角范围,一旦中心距出现偏差,整套连杆机构的运动轨迹就会偏离设计值,轻则出现运动卡滞,重则会导致相邻零件出现刚性碰撞损坏。两个铰接孔的内径尺寸需要配合对应规格的铰接销轴设计,孔壁的厚度要根据实际承载的径向载荷计算确定,避免在交变载荷作用下出现孔壁开裂或者塑性变形,孔的两端都设计了轻微的倒角,既可以去除机加工产生的毛刺,也能在装配销轴时起到导向作用,降低装配难度。中间的连接臂没有采用等厚度的直板结构,而是在靠近两个孔的位置做了圆弧过渡加厚处理,这种设计一方面是为了降低应力集中系数,避免载荷传递过程中在臂体与孔的衔接位置出现应力峰值,另一方面也能在保证整体结构强度的前提下,尽可能减少零件的整体重量,

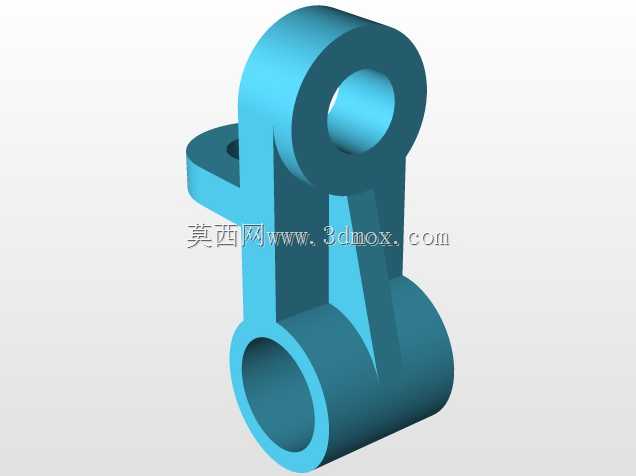

降低运动过程中的惯性负载,对于需要高频往复摆动的应用场景来说,更小的运动惯量意味着驱动端的负载更小,整套机构的动态响应速度也会更快。零件侧面额外延伸出的小型凸耳结构,是为了适配辅助限位元件的安装,比如可以在凸耳上安装限位螺钉或者感应触发片,在构件摆动到极限位置时实现硬限位或者位置信号反馈,不需要在相邻的其他零件上额外设计安装位,进一步压缩整套机构的整体安装空间。从安装边界来看,这类零件的整体外轮廓没有突出的尖锐结构,摆动过程中最大外轮廓的回转半径需要在设计阶段就核算清楚,预留足够的运动避让空间,避免摆动过程中与周边的固定结构发生干涉;两个铰接孔的端面都需要保证与孔轴线的垂直度,这样在装配时,
铰接孔端面与销轴端部的挡圈或者相邻连杆的端面才能实现平稳贴合,不会出现装配后零件偏斜、摆动过程中出现额外轴向窜动的问题。在实际选型应用时,需要根据整套机构的负载工况确认零件的材质与热处理要求,如果是用于轻载的工装定位场景,采用普通碳素钢做表面发黑处理即可满足使用需求,如果是用于承受交变冲击载荷的设备传动部位,则需要选用合金结构钢,对铰接孔部位做表面淬火处理,提升孔壁的耐磨性能,延长零件的使用寿命。建模过程中,所有的圆角过渡都需要与机加工工艺匹配,避免出现过小的内圆角导致加工时刀具无法到达,或者圆角半径与常用刀具规格不匹配增加加工成本,零件的拔模角度、壁厚均匀性也需要提前考量,若后续采用铸造工艺做毛坯生产,均匀的壁厚可以减少铸造过程中出现缩孔、变形的概率,降低后续机加工的余量与加工难度。
