斜向支撑式带孔安装座机械构件

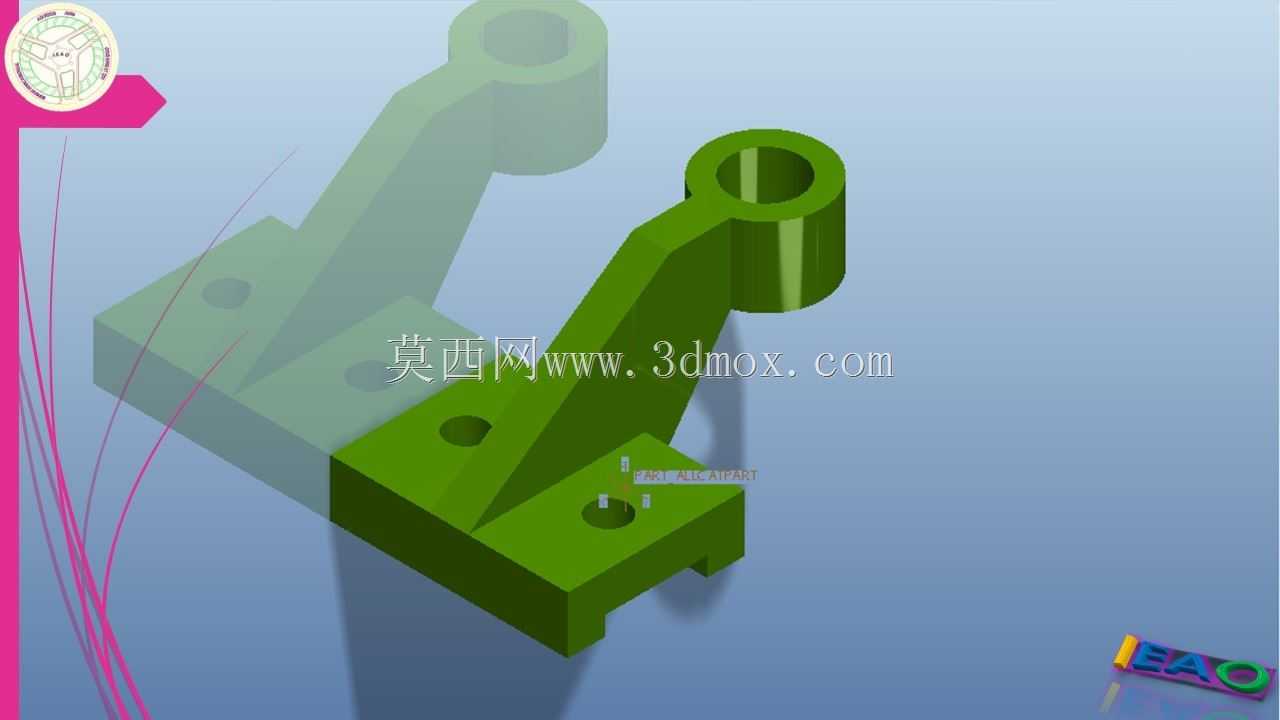

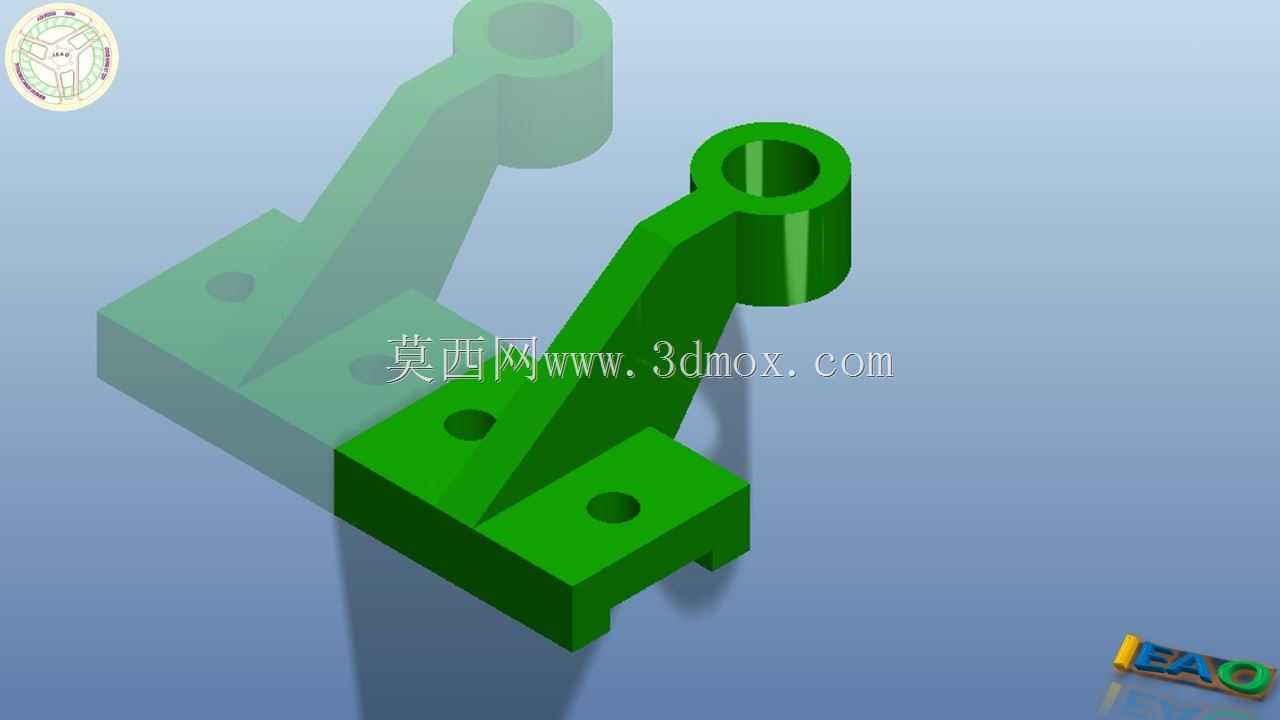

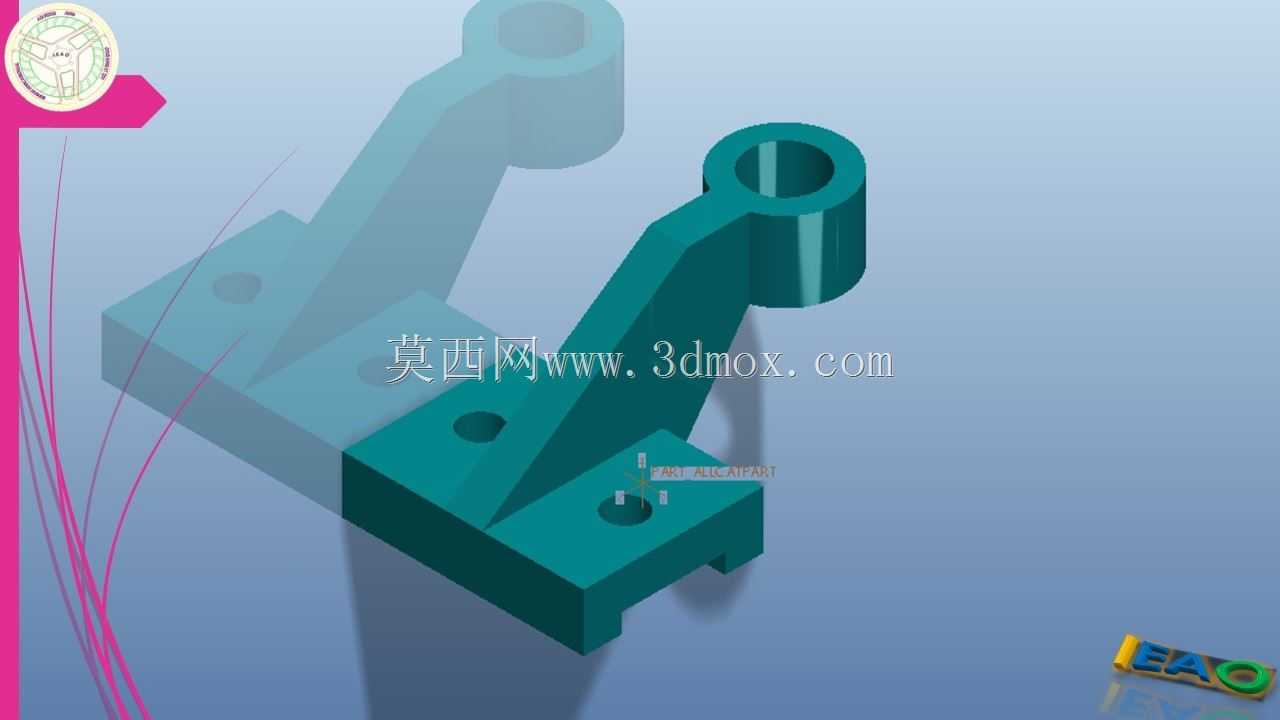

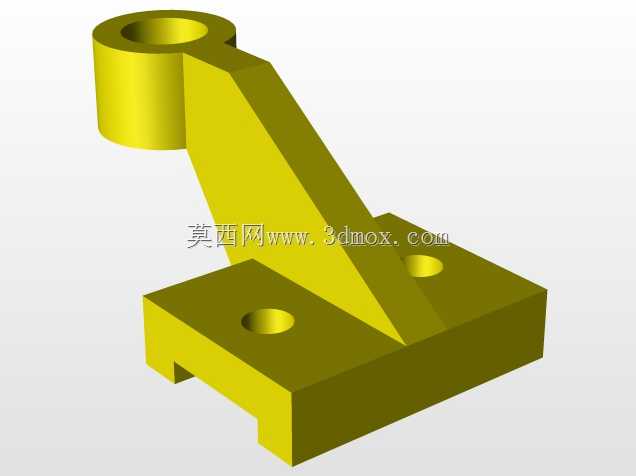

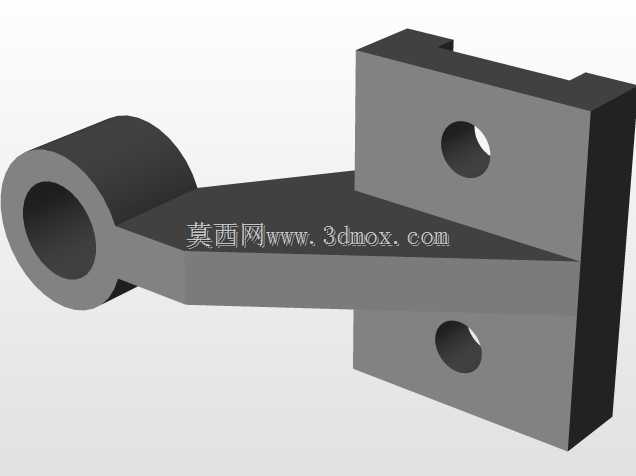

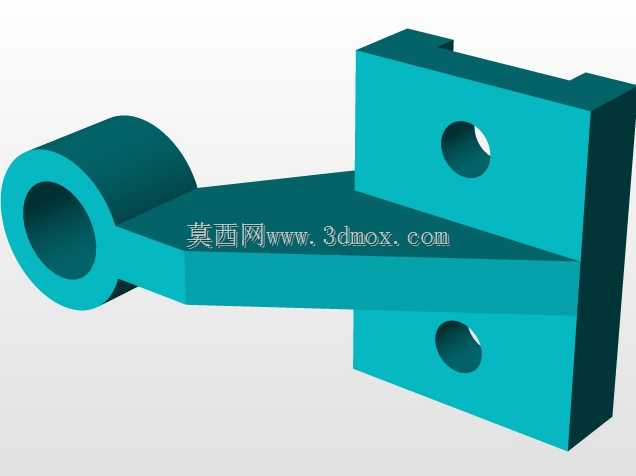

　　这类带斜向加强筋的L型支撑安装座，在轻工输送线、小型专机的工位辅助定位结构中十分常见，日常做设备改造、非标工装搭建时经常会用到这类零件。从结构上看，底部是带两个沉头安装孔的矩形安装底板，底板一侧开有定位卡槽，能够直接卡入设备型材的预设槽位，避免安装时出现侧向滑移，两个安装孔的孔位间距适配常规40系列工业铝型材的槽口中心距，安装时不需要额外打孔适配，直接用内六角螺栓配合T型螺母就能完成固定，安装边界上底板的厚度控制在8mm，卡入型材槽后突出型材表面的高度不超过12mm，不会和周边移动的工件、传动部件产生运动干涉。斜向的支撑臂从底板一侧向上延伸，和底板之间做了一体化的加强筋过渡，筋板厚度和支撑臂壁厚保持一致，避免应力集中在转角位置，支撑臂顶端是带贯通孔的圆筒结构，这个贯通孔的内径适配常规12mm直径的铰接销轴，能够穿入销轴完成和摆杆、连杆类活动部件的铰接，圆筒的端面做了倒角处理，装配销轴时不会因为端面毛刺出现卡滞，也能减少销轴转动时的端面磨损。

　　设计这类构件的时候，首先要核算的是支撑臂的受力载荷，当顶端铰接的部件施加垂直于支撑臂方向的载荷时，斜向筋板能够把载荷直接传递到底板的安装面上，避免支撑臂和底板的连接位置出现断裂，很多新手设计这类支座的时候容易忽略筋板的过渡，要么筋板做的太薄受力变形，要么筋板太厚增加不必要的重量，还会在注塑或者铸造的时候出现缩孔缺陷。实际应用中，这类支座经常用在小型物料拨送机构的摆杆铰接位、检测工位的传感器安装支架铰接位、或者小型防护门的转轴支撑位，不同使用场景下只需要调整顶端通孔的内径、底板安装孔的间距，就能适配不同的安装需求。

　　从安装适配性来看，底板底部的卡槽深度控制在3mm，刚好卡入铝型材的槽口凸边，安装时不需要额外做定位治具，单人就能完成装配，两个沉头孔的沉头深度适配M6内六角螺栓的头部高度，螺栓锁紧后头部不会突出底板表面，保证底板和型材安装面完全贴合，不会出现安装倾斜的问题。支撑臂的倾斜角度设置为45度，这个角度下既能够保证顶端铰接点的高度满足工位需求，又能最大化降低支撑臂的受力弯矩，相同壁厚下比垂直支撑的结构抗变形能力提升30%左右。顶端圆筒的长度设置为20mm，和常规铰接衬套的长度匹配，压入铜衬套后能够减少销轴转动时的磨损，长时间运行也不会因为孔位磨损失去定位精度。

　　做这类零件的三维建模时，要特别注意转角位置的圆角处理，所有的内角位置都要做R2以上的圆角过渡，外角位置做R1的圆角，避免加工时出现应力集中，也能去除锐边防止装配时划伤操作人员。底板上的两个安装孔同轴度要控制在0.1mm以内，保证螺栓穿入时不会出现别劲的情况，顶端贯通孔和底板安装面的平行度要控制在0.15mm以内，避免铰接后摆杆出现运行卡滞。实际生产中这类零件如果是小批量制作，可以采用尼龙3D打印或者铝合金铣削加工，大批量生产时可以采用压铸或者注塑工艺，不管采用哪种工艺，当前的结构壁厚都保持均匀，不会出现壁厚突变的情况，能够很好的适配各类加工工艺的要求，减少生产过程中的废品率。在设备维护时，这类支座属于易更换的结构件，因为其安装尺寸标准化，损坏后不需要重新测绘，直接替换同规格的零件就能快速恢复设备运行，减少停机维护的时间。
