带铰接耳座的敞口式机械安装支座结构

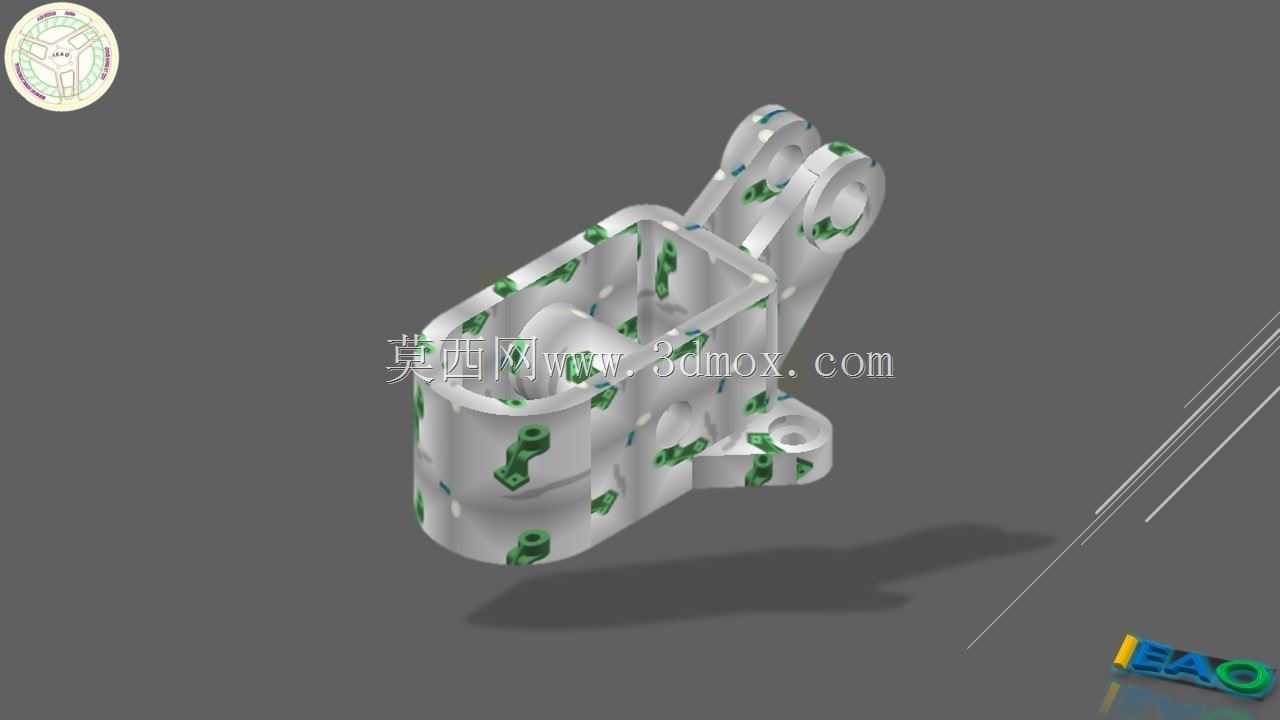

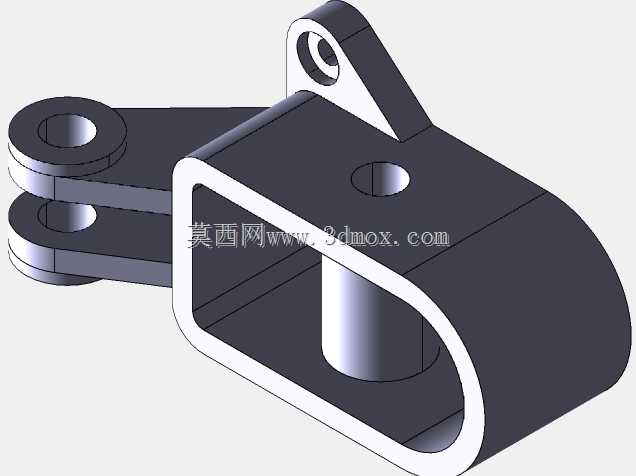

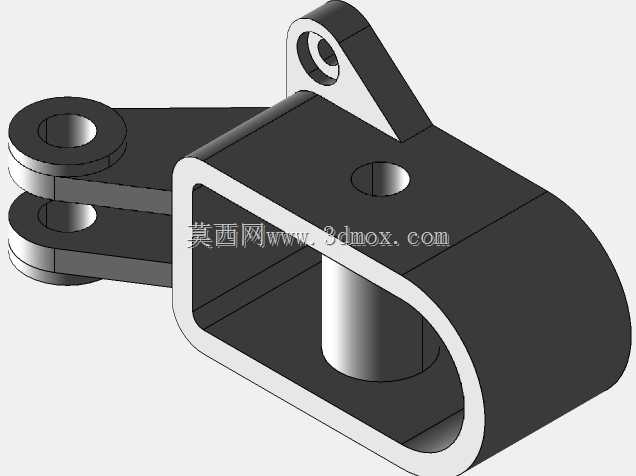

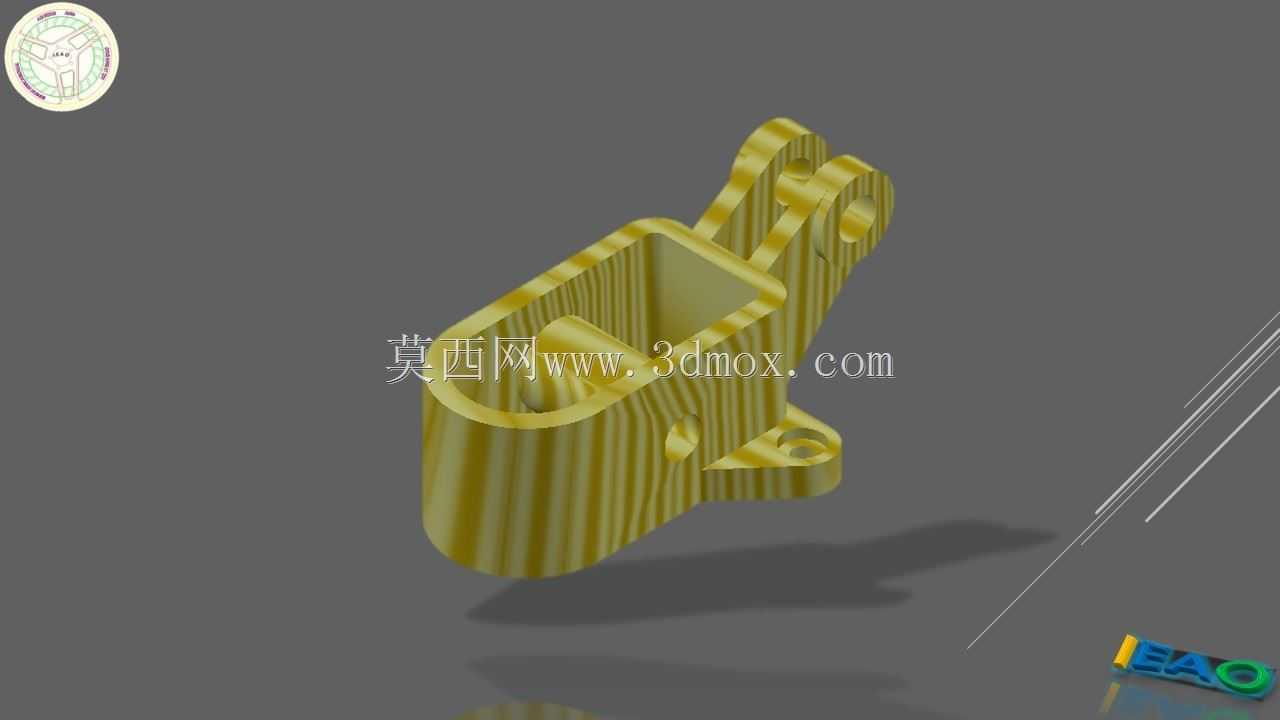

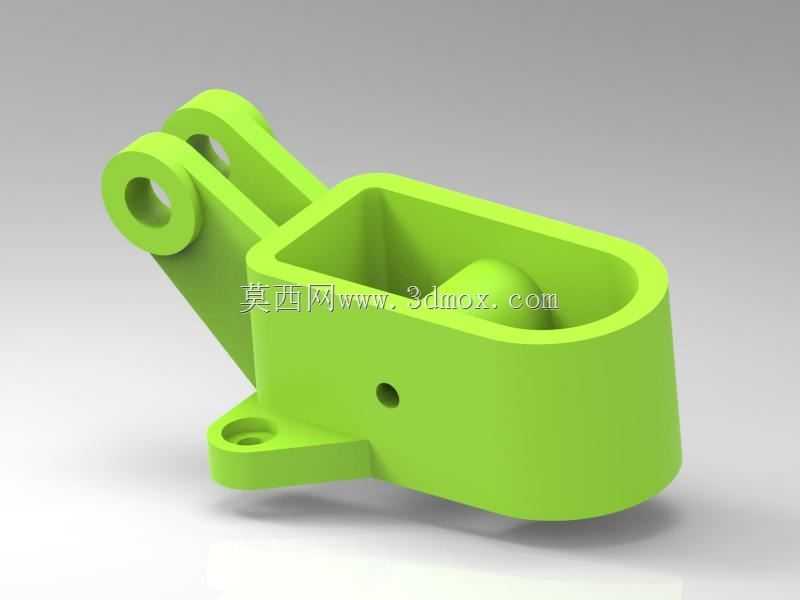

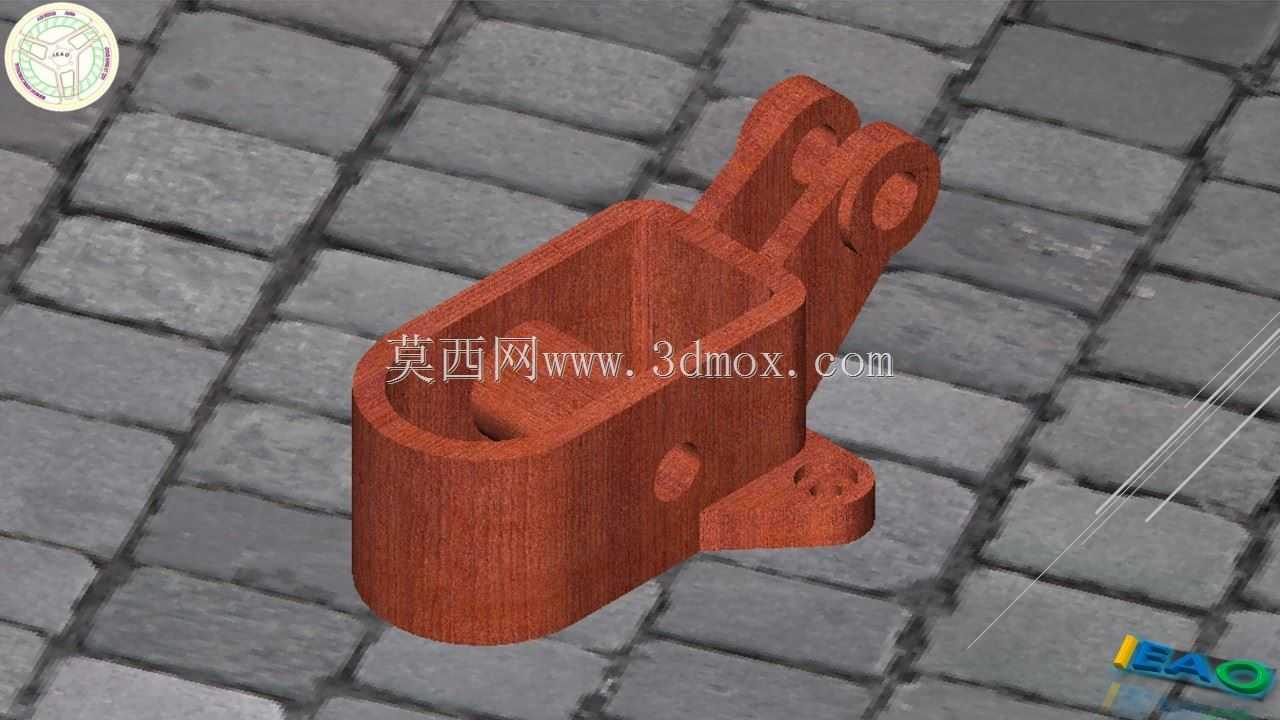

　　该构件属于小型设备内部的支撑连接类零件，常见于轻工自动化设备、小型传动机构、家用机电产品的内部安装工位，主要承担内部功能模块的定位承载、相邻运动构件的铰接连接作用，可在有限的安装空间内同时实现腔体容纳、多点固定、铰接联动三类功能，替代传统需要多个零件拼接的组合式安装结构，减少装配工序与累计误差。从结构设计逻辑来看，主体采用敞口式腔体结构，腔体内部预留的凸起定位台，可直接嵌入对应功能模块的定位凹槽，无需额外加装定位衬套，腔体侧壁厚度均匀，符合注塑或压铸成型的壁厚要求，避免成型过程中出现缩痕、填充不足的缺陷，侧壁开设的小孔为定位销孔，装配时可穿入圆柱销实现腔体内部零件的周向防转，限制内部模块的窜动位移。腔体一侧延伸出的双片式铰接耳座，

　　耳座上同轴开设的铰接孔，可与配套的连杆类零件通过销轴实现铰接，双片式耳的结构设计相比单片耳拥有更高的抗侧向载荷能力，可承受铰接件往复摆动带来的交变弯矩，避免耳座根部出现应力集中断裂，耳座与腔体主体的衔接位置做了大圆弧过渡，分散应力传递路径，提升构件的疲劳寿命。腔体底部延伸出的带孔安装脚，为构件的主固定点位，安装脚的贴合面与腔体底面处于同一基准平面，可直接贴合在设备基板的安装面上，穿入紧固件后实现整个构件的刚性固定，安装脚的开孔位置做了沉台设计，可容纳紧固件的头部，避免螺栓头突出影响其他零件的装配空间。在安装边界层面，该构件的整体外轮廓无尖锐外伸结构，所有边角均做了倒钝处理，安装时无需预留额外的安全避让空间，

　　铰接耳的摆动范围内无结构干涉，铰接孔的轴线与底部安装面保持平行，可保证铰接连杆的摆动平面与安装基准面垂直，避免运动过程中出现卡滞。设计过程中优先考虑了成型工艺性与装配便捷性，所有结构特征均沿单一开模方向布置，无侧向抽芯结构，可简化模具结构，降低制造成本；各安装孔位的位置公差均围绕装配基准设置，铰接孔与安装脚孔的位置度公差控制在合理范围内，既满足装配精度要求，又不会过度提升加工难度。在实际使用场景中，这类支座常作为小型传动机构的摇臂支撑座、电控模块的防护安装座、或者小型执行元件的承载基座，可在振动工况下保持稳定的连接强度，敞口结构也方便后期对内部安装的零件进行维护调整，无需完全拆卸整个支座即可完成内部零件的更换调试。
