多铰接孔位机械连接支座结构设计

项目分类:通用机械零部件 发布时间:2021-11-27 ID:408361
  • 多铰接孔位机械连接支座结构设计
  • 多铰接孔位机械连接支座结构设计
  • 多铰接孔位机械连接支座结构设计

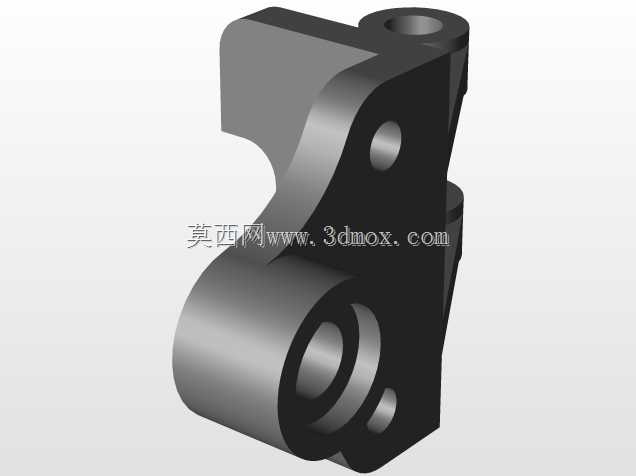

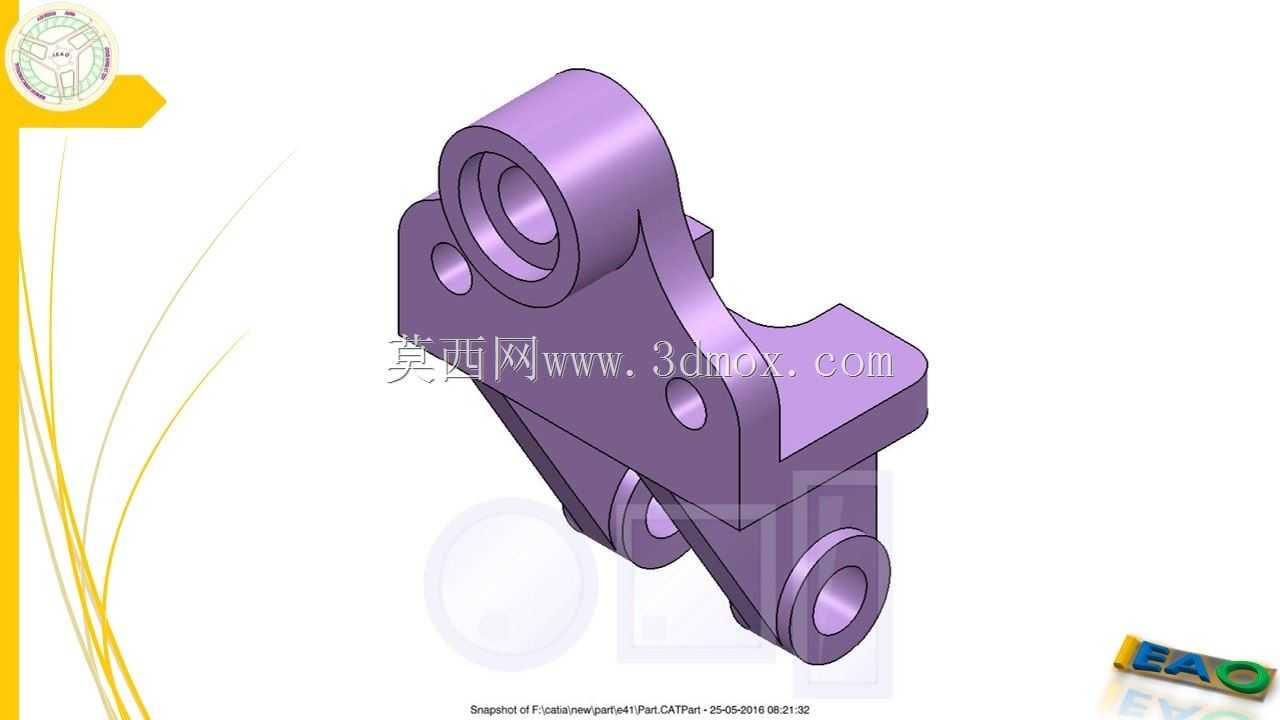

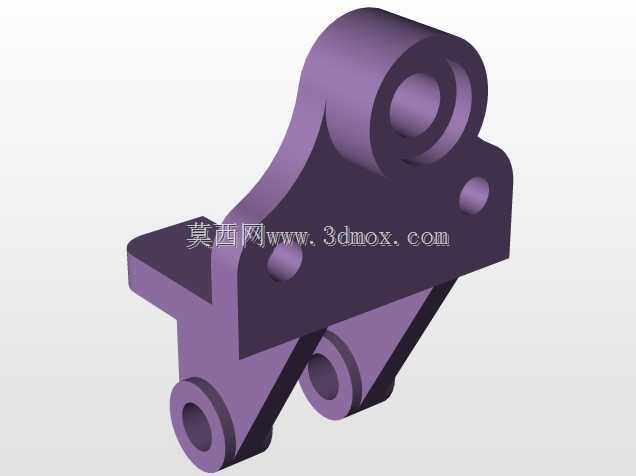

  这类多铰接孔位的连接支座,常见于工业设备的连杆传动系统、工程机械的执行机构铰接点位、自动化生产线的摆臂连接部位,核心作用是在多个运动构件之间传递载荷、限定运动轨迹,同时为相邻部件提供稳定的安装基准。从结构设计逻辑来看,主体采用一体化铸造成型后再做机加工的工艺路线,能够在保证整体结构刚度的前提下,减少装配环节带来的累积误差,避免多件拼接结构在交变载荷下出现连接松动的问题。上部的大直径同轴铰接孔,主要用于与固定端的销轴配合,作为整个构件摆动的旋转基准,孔位内部预留了足够的轴承安装空间,可根据实际载荷工况选配滑动衬套或者滚动轴承,降低铰接部位的转动摩擦阻力,延长部件的使用寿命。下部两个对称分布的小直径铰接孔,用于连接两个独立的运动连杆,

  能够将上部固定端的支撑力分解传递到两个执行端,实现单输入双输出的运动传递,这种孔位布局在需要同步驱动两个对称执行件的机构中十分常见,比如工程机械的动臂辅助支撑、自动化设备的夹爪开合传动结构中都能看到类似的构型。侧面突出的带孔安装凸台,主要用于安装限位传感器或者行程挡块,能够在构件摆动到极限位置时触发限位信号,避免机构运动超程造成部件碰撞损坏,凸台与主体采用圆弧过渡结构,能够有效降低应力集中系数,避免设备长期运行过程中在凸台根部出现疲劳裂纹。从安装边界来看,上部铰接孔的轴线与下部两个铰接孔的轴线保持严格的平行度公差,所有孔位的端面都做了铣平加工,保证安装时相邻部件的贴合面接触均匀,不会出现偏载导致的销轴弯曲变形。

  构件的壁厚设计遵循等强度原则,在孔位周围的载荷集中区域做了局部加厚处理,非承载区域则通过合理的减重槽设计降低整体重量,既不会过度浪费原材料,也能保证构件在额定载荷下的变形量控制在设计允许范围内。在实际选型应用时,需要重点核对各个铰接孔的中心距尺寸,确保与配套连杆的安装尺寸匹配,同时要根据设备的实际工作载荷核算孔位的比压,选择合适的销轴直径与配合公差,避免长期运行后出现孔位磨损扩孔的问题。这类支座的外形轮廓做了多处圆弧倒角处理,没有尖锐的棱角,一方面是为了避免安装维护过程中划伤操作人员,另一方面也能减少铸造过程中的应力集中,提升铸件的成品率。在装配环节,各个铰接孔的销轴安装后需要加装轴向定位挡圈,防止设备运行过程中销轴窜动脱出,铰接部位需要预留润滑脂注油通道,定期加注润滑脂降低磨损。对于有耐腐蚀要求的应用场景,还可以在构件表面做喷塑或者镀锌处理,提升部件在潮湿、多粉尘工况下的使用寿命。
