带双耳安装位弧形槽机械支撑连接构件

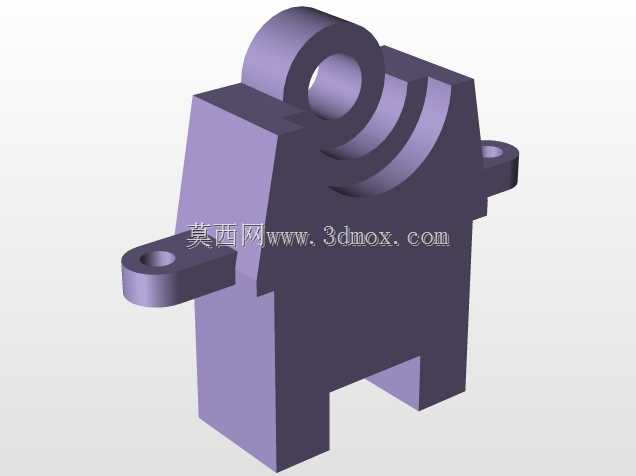

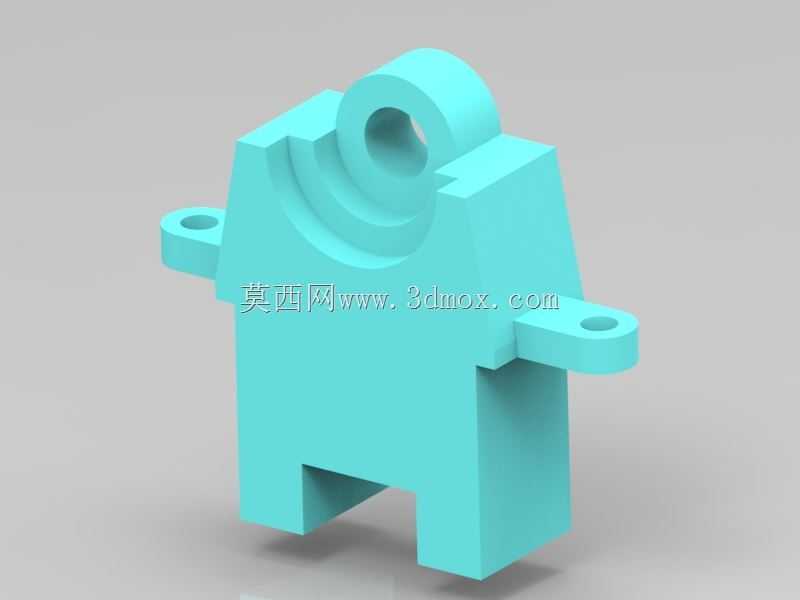

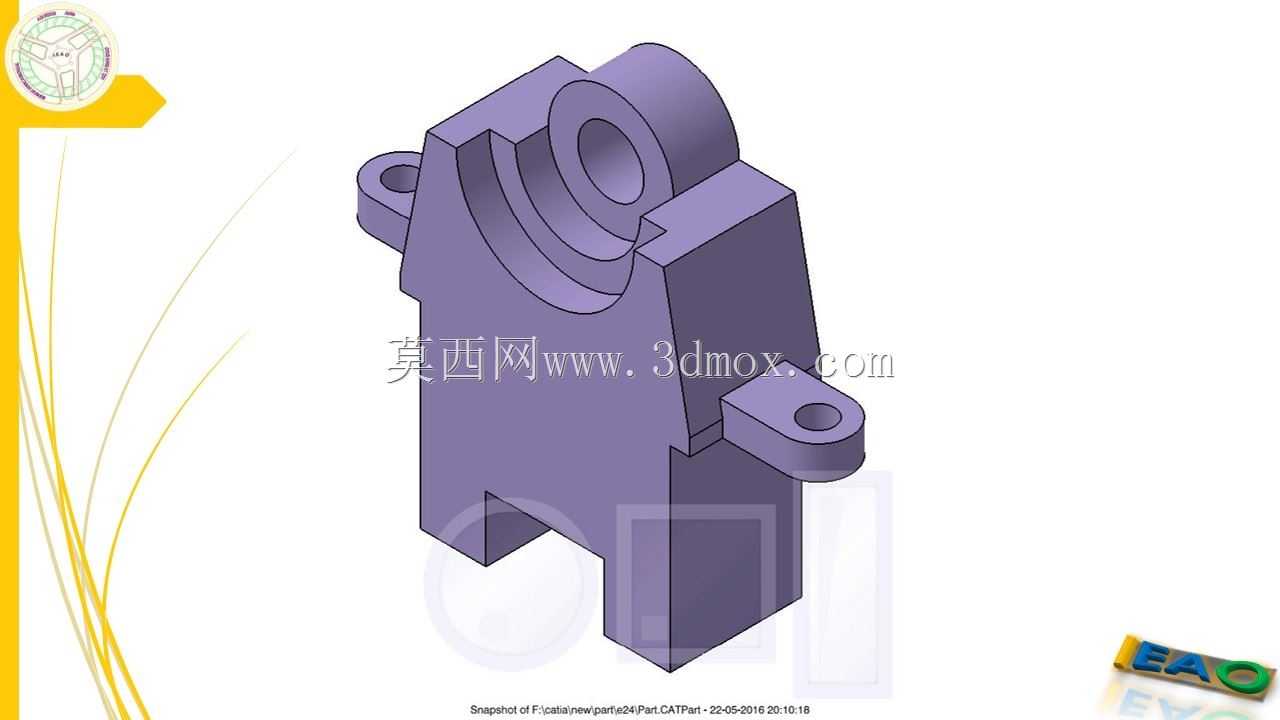

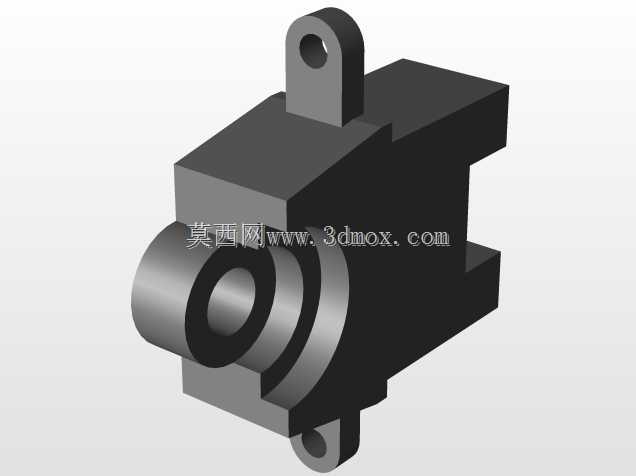

　　在轻工自动化输送线、小型包装设备的工位定位模组里，这类带双侧安装耳的支撑连接构件是很常见的传力与定位部件，日常做结构方案选型时，经常会碰到需要在有限安装空间内同时实现径向限位、轴向支撑的需求，这类构件的结构形式刚好适配这类场景。从实际使用场景来看，这类构件多安装在设备的侧板或者型材安装面上，两侧伸出的带孔耳片是核心的安装定位结构，两个耳片上的通孔为同轴等径设计，安装时可通过内六角圆柱头螺钉直接穿过孔位锁紧在安装基准面上，耳片的伸出长度经过匹配设计，既保证螺钉锁紧时有足够的操作空间，不会和主体结构产生干涉，也能让构件主体和安装面之间留出足够的间隙，方便后续调整弧形配合面的相对位置。主体上部的半圆弧开槽结构是核心的功能配合面，

　　这个槽的圆弧面粗糙度需要控制在Ra1.6以内，用来和配套的圆柱类转轴或者铰接销轴配合，实现构件与活动部件之间的铰接转动或者径向支撑，槽口两侧的凸台结构做了加厚处理，用来承受铰接部位传递的径向载荷，避免长期受载后槽口出现变形张开的问题。主体下部的两个缺口支脚是辅助定位结构，安装时这两个支脚会卡在安装基准面的定位凸台上，抵消构件受到的周向扭转力，避免设备运行过程中因为振动导致螺钉松动，出现构件偏转错位的问题。做这类零件的结构设计时，首先要确定的是上部弧形槽的中心轴线位置，这个轴线需要和两侧安装耳的安装面保持平行，同时要和下部支脚的定位面保持设定的高度差，这个尺寸公差一般控制在±0.05mm以内，否则会导致配合的转轴出现卡滞，

　　转动阻力过大的问题。两侧安装耳的孔位中心距需要和安装面上的预留孔位严格匹配，孔位的位置度公差控制在Φ0.1mm范围内，避免安装时出现螺钉无法穿入的问题，耳片的厚度需要根据承受的最大载荷做强度校核，一般按照1.5倍的额定载荷做安全余量设计，防止受载后耳片出现断裂。主体部分的壁厚做了等壁厚设计，除了上部槽口位置的加强凸台外，其余位置的壁厚保持均匀，这样不管是采用机加工还是注塑、铸造成型工艺，都能减少成型过程中的内应力，避免零件出现变形。安装边界方面，这类构件的安装占用空间需要考虑两侧耳片的总宽度，以及上部弧形槽配合部件的转动空间，安装时需要保证弧形槽的配合面没有毛刺、磕碰伤，装配前需要在配合面涂抹少量润滑脂，减少转动过程中的磨损。

　　日常维护时只需要定期检查安装螺钉的锁紧力矩，以及弧形配合面的磨损情况即可，当配合面的磨损量超过0.2mm时就需要及时更换构件，避免出现配合间隙过大导致的设备运行抖动问题。这类构件的结构没有多余的复杂特征，所有的倒角、圆角都是为了减少应力集中和安装时的磕碰划伤，棱边位置的C1倒角既可以去除加工毛刺，也能避免安装时划伤操作人员的手部，整体结构紧凑，在有限的空间内集成了安装固定、铰接支撑、周向防转三个核心功能，不需要额外搭配其他定位零件就可以完成装配，能有效减少设备的装配零件数量，降低整体的装配复杂度。
