立式带侧支耳铰接安装支座结构设计

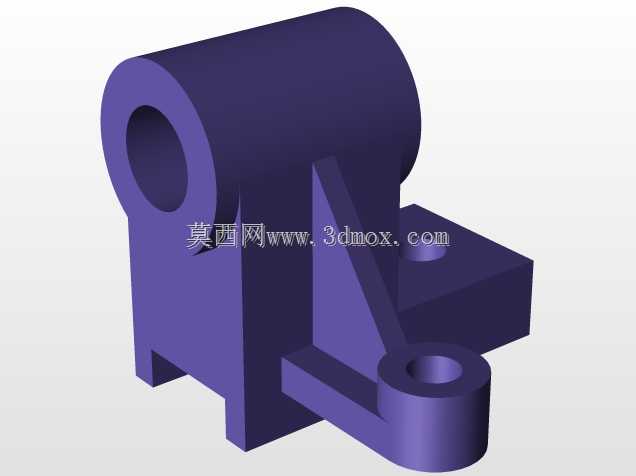

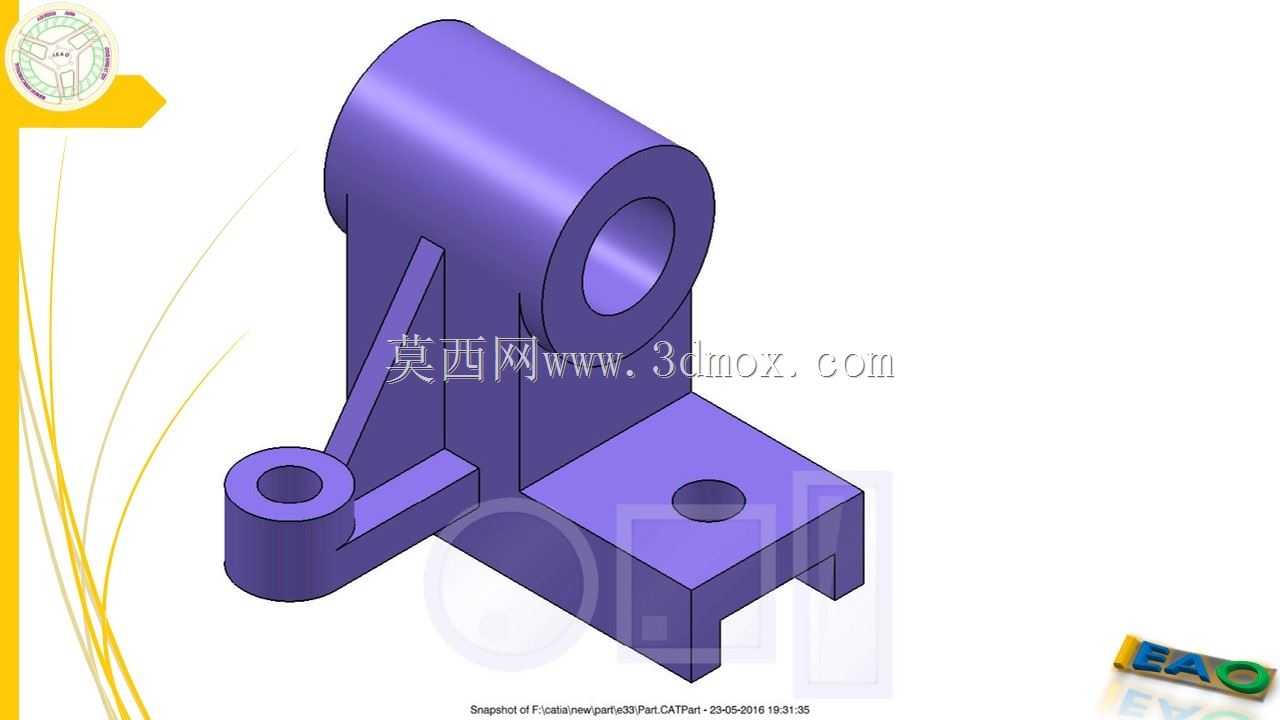

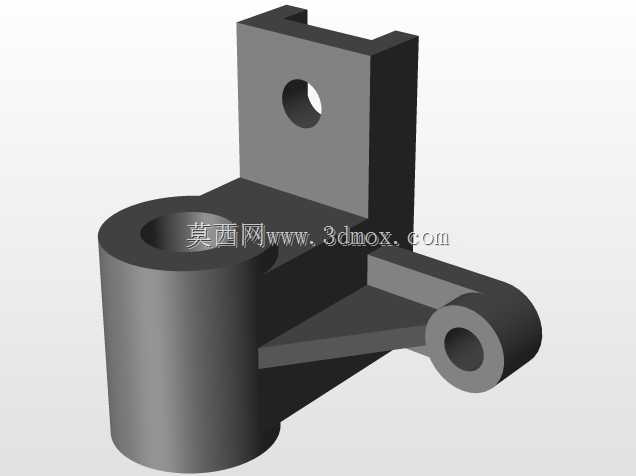

　　该构件属于机械传动系统中的铰接支撑类零件，主要应用于需要实现轴类部件回转支撑、同时附带辅助构件安装定位的设备场景，常见于轻工自动化生产线的摆臂机构、小型输送设备的张紧轮支撑、工装夹具的翻转连接部位，可同时承担主铰接轴的径向载荷与侧方辅助构件的连接载荷，避免单一支撑点受力不均导致的轴系偏磨问题。从结构布局来看，主体上部为同轴贯通的圆筒形铰接孔结构，孔壁预留足够的壁厚以满足轴套压装后的承载需求，孔的端面加工有贴合基准面，可保证与配套轴端挡圈或端盖的贴合精度，避免铰接轴出现轴向窜动；下部为带开口槽的矩形安装基座，基座上开设两个贯通的安装沉孔，可通过内六角螺栓将整个构件固定在设备机架的安装平面上，

　　开口槽的设计一方面可减少基座与安装面的接触面积，降低安装面的平面度加工要求，另一方面可在安装时微调构件的横向位置，补偿机架加工带来的位置误差，降低装配难度。侧方延伸的支耳结构为独立的小圆筒铰接孔，通过三角形加强筋与主体立板连接，加强筋的厚度根据侧方载荷大小设计，可有效避免支耳在受侧向拉力时出现根部断裂的问题，该支耳主要用于连接辅助拉杆、复位弹簧或者位置检测元件的安装支架，无需在主体结构上额外焊接或加工安装位，减少后续改装的加工工序。设计过程中首先根据主铰接轴的直径确定上部圆筒的内径与壁厚，按照常规的铰接支撑设计规范，壁厚取轴径的0.25-0.3倍，保证孔壁在承受额定径向载荷时的变形量控制在0.02mm以内，

　　避免轴套受压变形导致转动卡滞；下部安装基座的尺寸根据安装螺栓的规格确定，沉孔的深度需保证螺栓拧紧后头部不高出基座上平面，避免与上部转动部件发生运动干涉，基座开口槽的宽度比配套的定位凸台宽度大0.1-0.2mm，既可以实现安装时的快速对位，又不会出现过大的装配间隙影响支撑刚度。侧方支耳的位置根据配套构件的运动轨迹确定，保证支耳连接的辅助构件在整个摆动行程中不会与主体结构、主铰接轴上的安装部件发生碰撞，加强筋的过渡圆角取R3-R5，减少应力集中的同时避免铸造或3D打印过程中出现缺料问题。安装边界方面，构件整体高度方向的尺寸需满足主铰接轴的中心高要求，保证安装后轴上配套的摆臂、滚轮等部件与下方机架平面留有足够的运动间隙，

　　横向尺寸需控制在安装位的预留空间内，侧方支耳的外伸长度不超过相邻构件的安装间距，避免设备组装时出现位置干涉；铰接孔的表面粗糙度要求达到Ra1.6，满足铜套或含油轴承的压装要求，安装基座的底面平面度公差控制在0.05mm以内，保证安装后整体的垂直度，避免主铰接轴出现倾斜导致转动阻力增大。实际应用中，该构件可替代传统的焊接式支架，一体成型的结构无需后续焊接加工，不存在焊接变形导致的孔位偏移问题，安装调试效率更高，同时预留的双安装点结构可适配不同规格的辅助构件，在小型自动化设备、非标工装的设计中具备较强的通用性，可直接根据载荷参数调整尺寸后复用，减少重复建模的工作量。
