立式铰接安装支座机械结构设计

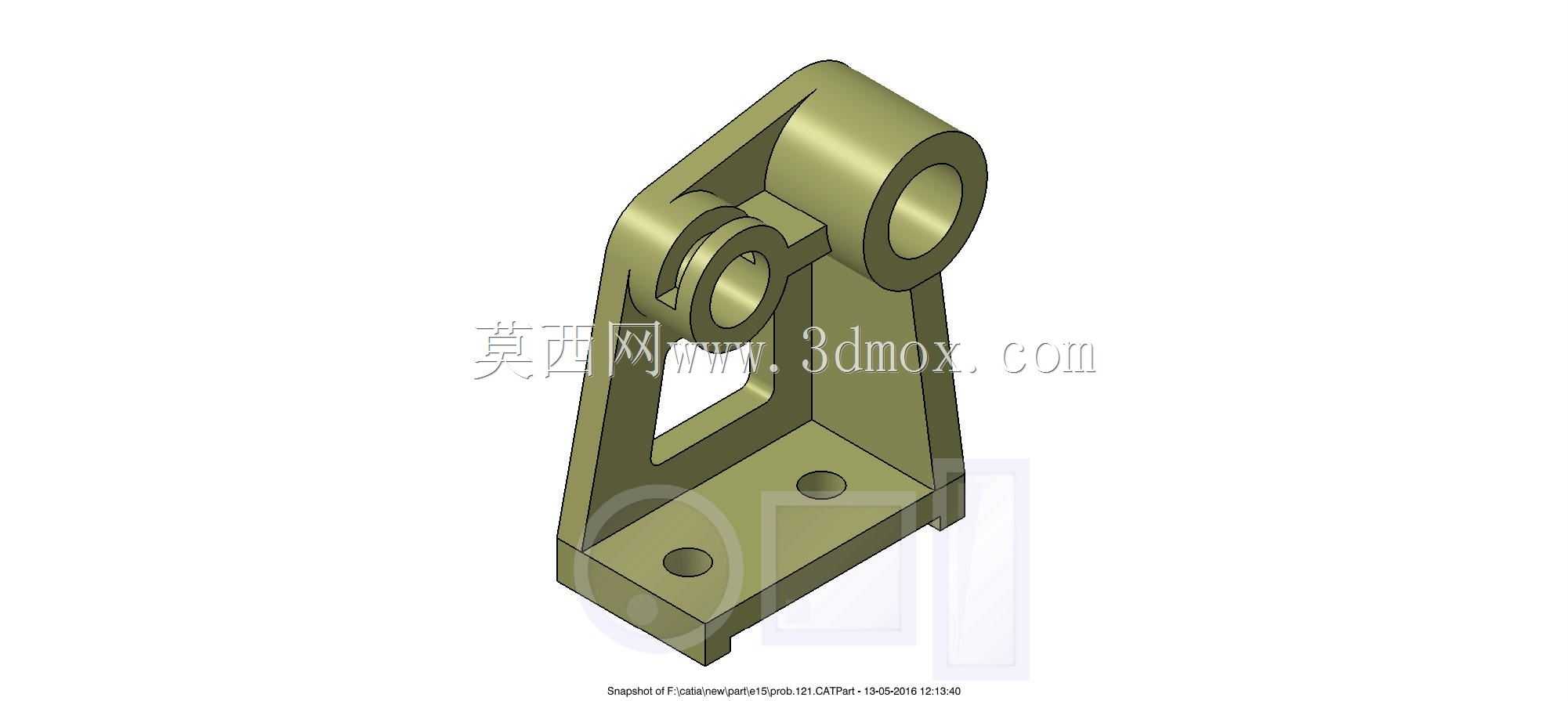

　　这类立式铰接支座常应用在中小型自动化输送线、轻工包装设备的摆臂机构铰接点位，也可作为小型工装夹具的翻转支撑构件使用，核心作用是为绕固定轴做往复摆动的杆件提供稳定的旋转支撑基准，同时承接摆动过程中传递的径向载荷与小幅轴向窜动力，避免摆动部件运行中出现偏摆、卡滞问题。从结构设计逻辑来看，整个支座采用一体化铸造成型后再做机加工的工艺路线，底部为带两个安装沉孔的矩形安装底板，底板两侧设置有向下延伸的定位凸边，安装时可卡入配套安装基座的预设卡槽内，既可以快速定位安装位置，也能抵消摆动过程中产生的侧向剪切力，避免连接螺栓长期受剪切力出现疲劳断裂。底板上方的立板采用变截面设计，靠近安装面的位置厚度更大，向上延伸至铰接孔位的过程中逐步收窄厚度，

　　同时在立板中部开出矩形减重空腔，在不降低整体结构刚性的前提下，有效减少了构件整体重量，也降低了铸造过程中的材料消耗与内部应力集中风险。立板上部集成了两个同轴的铰接套筒，大直径套筒作为主摆动轴的安装位，内孔预留了轴承安装的公差余量，可适配标准深沟球轴承或者铜套的压装需求，满足不同转速、载荷工况下的旋转支撑要求；旁侧的小直径套筒作为辅助定位杆的铰接位，用于配套摆臂的限位联动或者辅助支撑结构的连接，两个套筒的同轴度在加工时需要严格控制在0.02mm以内，避免装配后出现轴件卡滞、旋转阻力过大的问题。在安装边界方面，底部安装孔的中心距按照通用型材安装的标准间距设计，可直接适配常用规格的工业铝型材或者钢板焊接基座的安装孔位，

　　不需要额外做安装转接板设计；上部铰接套筒的中心高度经过匹配计算，安装后配套摆臂的摆动最低点与安装底板上表面预留有足够的安全间隙，不会出现摆动过程中构件与安装面剐蹭的问题。设计过程中针对立板与套筒、底板的连接位置都做了圆角过渡处理，避免应力集中导致的构件断裂问题，所有机加工面的粗糙度要求控制在Ra3.2以内，非加工面保留铸造喷砂后的表面状态，兼顾加工成本与使用性能。实际选型应用时，需要根据所支撑摆臂的最大载荷、摆动频率确认铰接孔的配合公差，重载工况下可选择铜套作为转动副配合件，轻载高速工况下优先选择滚动轴承降低转动阻力，安装时需要保证支座安装面的平面度，避免底板锁紧后出现立板偏斜，导致铰接轴承受额外的弯曲应力。
