铰接式机械连接支座结构设计

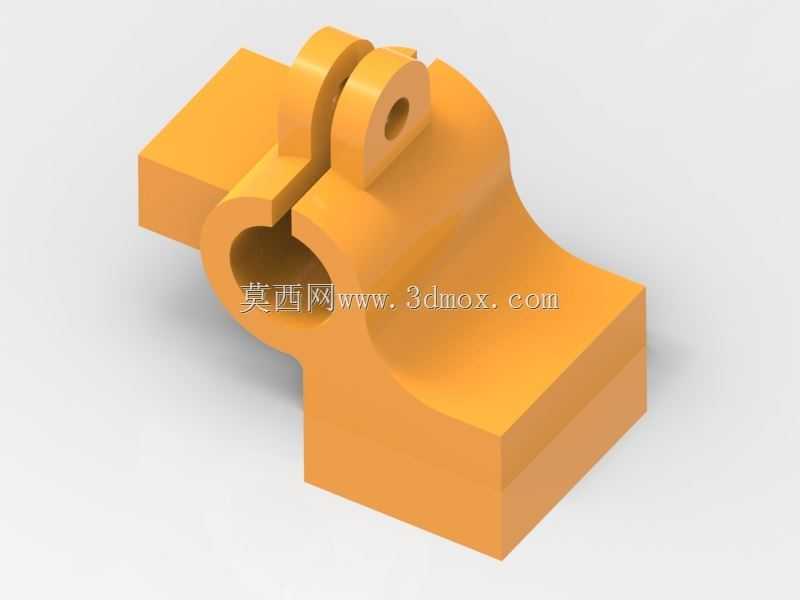

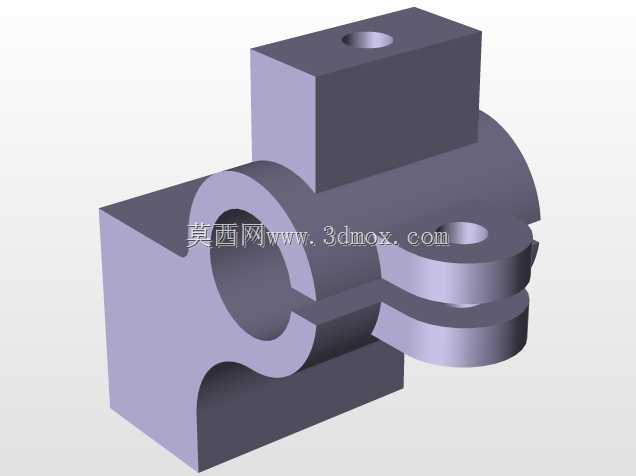

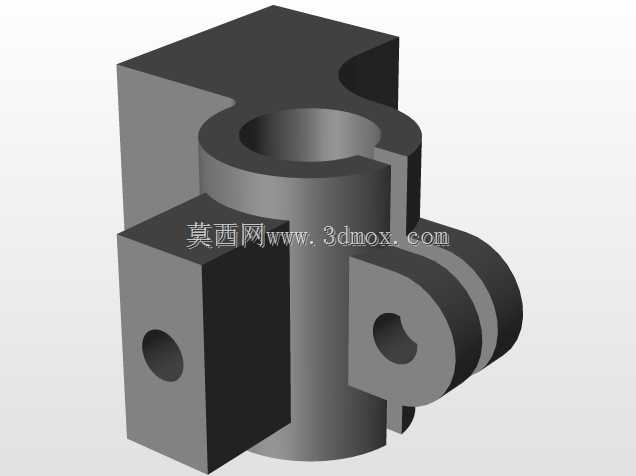

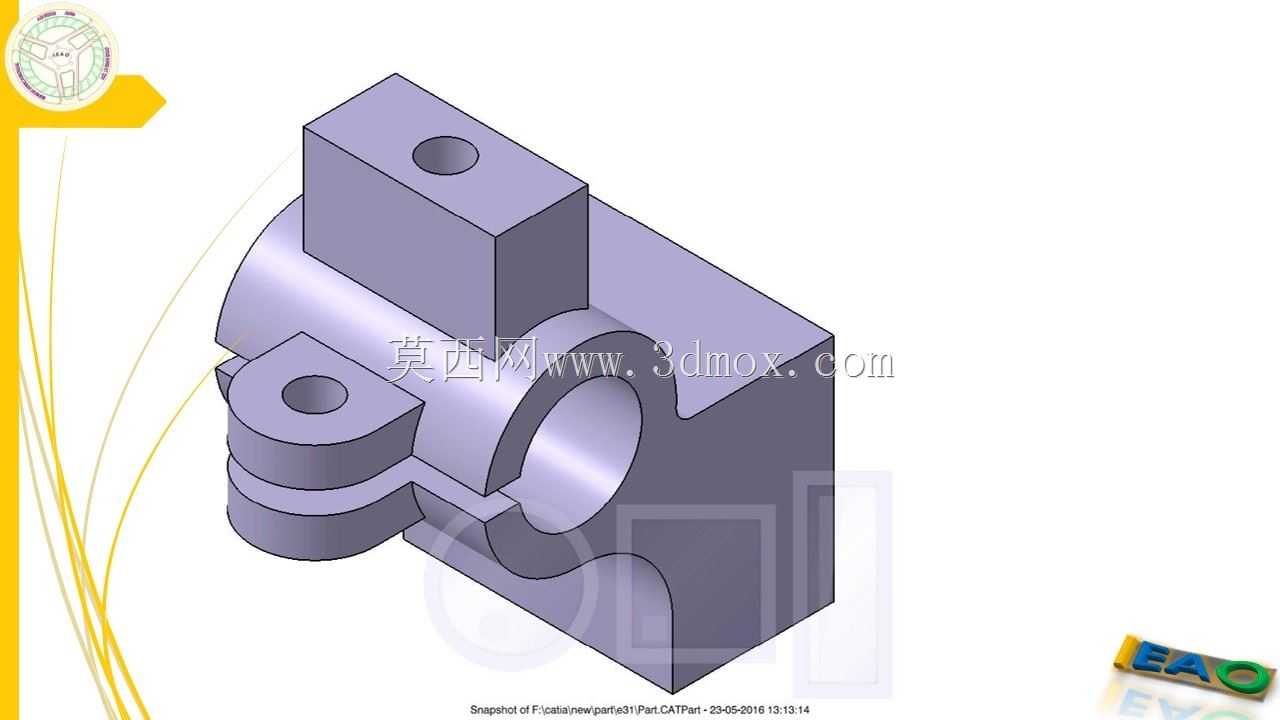

　　这类铰接支座在轻工输送线、小型工装夹具、非标自动化设备的连杆传动机构中十分常见，核心作用是实现两个构件之间的铰接传动，允许连接部件绕销轴做定角度摆动，同时承担径向与轴向的复合载荷，避免传动过程中出现应力集中导致的构件断裂。从结构设计逻辑来看，底部的矩形安装基面是整个零件的安装基准，设计时预留了足够的平面接触面积，能够通过螺栓锁紧固定在设备的安装基板上，基面的平面度公差需要控制在0.05mm以内，保证安装后不会出现翘曲，避免工作过程中产生额外的附加弯矩。中部的半圆弧内孔是核心的铰接配合面，这个孔需要与配套的销轴做间隙配合，公差等级一般选H8/g7，既保证销轴转动灵活，又不会因为间隙过大产生晃动，影响整个传动机构的定位精度，

　　孔的内壁粗糙度要求达到Ra1.6，减少销轴转动时的磨损，延长零件的使用寿命。上部的双吊耳结构是铰接的限位结构，两个平行的吊耳上开有同轴的销轴安装孔，安装时销轴穿过吊耳孔与中部铰接件的孔位，实现周向的转动约束，双吊耳的设计相比单吊耳结构，受力更加均匀，能够承受更大的径向载荷，同时可以限制铰接件的轴向窜动，不需要额外加装轴向定位挡圈，简化了装配流程。在实际选型应用时，需要注意几个安装边界尺寸：首先是底部安装基面的长宽尺寸，要匹配设备安装位的预留空间，螺栓孔的孔距要和安装基板上的预制孔位对齐，避免出现安装干涉；其次是中部铰接孔的中心高度，这个尺寸直接决定了整个连杆机构的传动行程，设计时需要和整个机构的运动仿真结果匹配，

　　保证摆动角度在设计范围内，不会出现运动死点；另外上部吊耳的间距要和配套铰接件的厚度匹配，预留0.2-0.3mm的装配间隙，方便安装同时避免铰接件在吊耳之间出现窜动。从受力角度分析，这类零件工作时主要承受的是铰接孔处的径向剪切力，以及底部安装面的压应力，所以建模时需要在吊耳与主体连接的位置做圆弧过渡，减少应力集中，避免在交变载荷下出现疲劳断裂，过渡圆角的半径一般不小于3mm，根据零件的整体尺寸等比例调整。零件的材质一般选用45号钢或者铸钢，载荷较小的场景也可以选用高强度工程塑料，金属材质的零件加工完成后需要做调质处理，提升整体的强度和韧性，铰接配合面可以做高频淬火处理，提升表面硬度，增强耐磨性能。在装配环节，

　　安装前需要清理配合面的毛刺和加工残留的铁屑，在铰接孔内壁涂抹少量润滑脂，减少销轴转动时的摩擦阻力，装配完成后需要手动测试铰接件的摆动灵活性，确认没有卡滞、异响的情况，再锁紧底部的安装螺栓，螺栓锁紧时要按照对角顺序分次拧紧，避免安装基面受力不均出现翘曲。日常设备维护时，需要定期检查铰接位置的磨损情况，如果发现铰接孔的间隙超过设计允许值，要及时更换支座或者销轴，避免因为间隙过大导致整个传动机构出现振动、定位不准的问题，影响设备的正常运行。这类支座的结构虽然简单，但是作为传动机构的基础连接部件，其加工精度和安装质量直接影响整个设备的运行稳定性，设计时不能忽略细节处的公差配合和工艺性要求，比如所有的棱边都要做倒角处理，既避免安装时划伤操作人员，也能去除加工产生的飞边，零件的壁厚要尽量均匀，避免铸造或者注塑加工时出现缩孔、变形等缺陷，影响零件的结构强度。
