带安装孔L型异形支撑连接构件

　　这类异形支撑连接构件常见于轻工自动化生产线的工位辅助定位结构、小型专用设备的内部支撑点位，也会在非标工装夹具的侧向压紧模块中作为传力连接件使用，区别于标准角码的规则形态，该构件采用非对称L型弯折结构，一端设置带通孔的平直安装段，另一端为带内凹卡槽的竖直支撑段，可同时实现两个垂直方向的部件连接与载荷传递。从实际装配场景来看，平直段的通孔用于穿装螺栓完成与设备基座或安装面板的固定，孔位周边做了加厚处理，避免螺栓锁紧时构件局部应力集中导致开裂，安装段的底面为全平面加工，可与安装基面完全贴合，保证连接后的位置精度不会出现偏移。竖直段的内凹卡槽并非规则矩形槽，槽壁带有一定的斜度，可适配带凸缘的配套零件卡入，

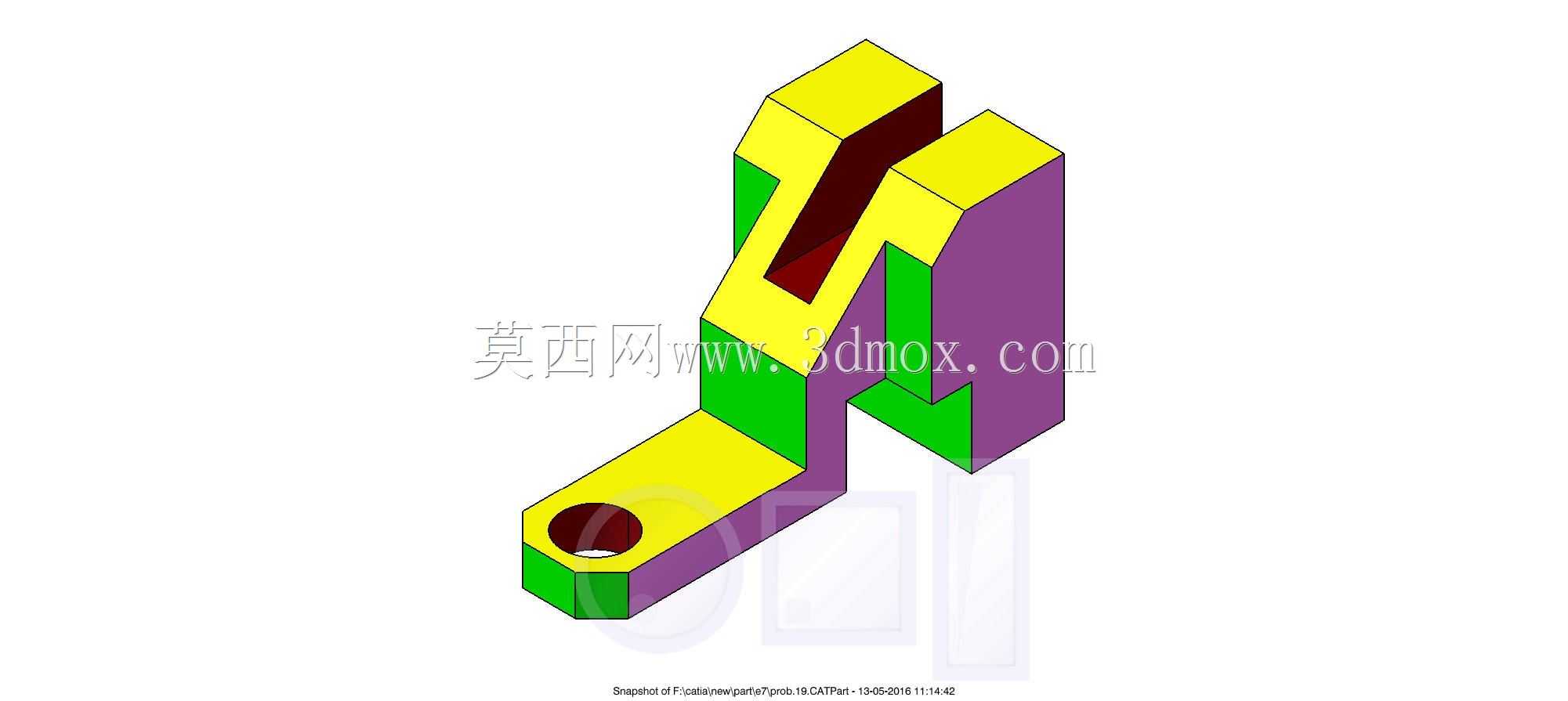

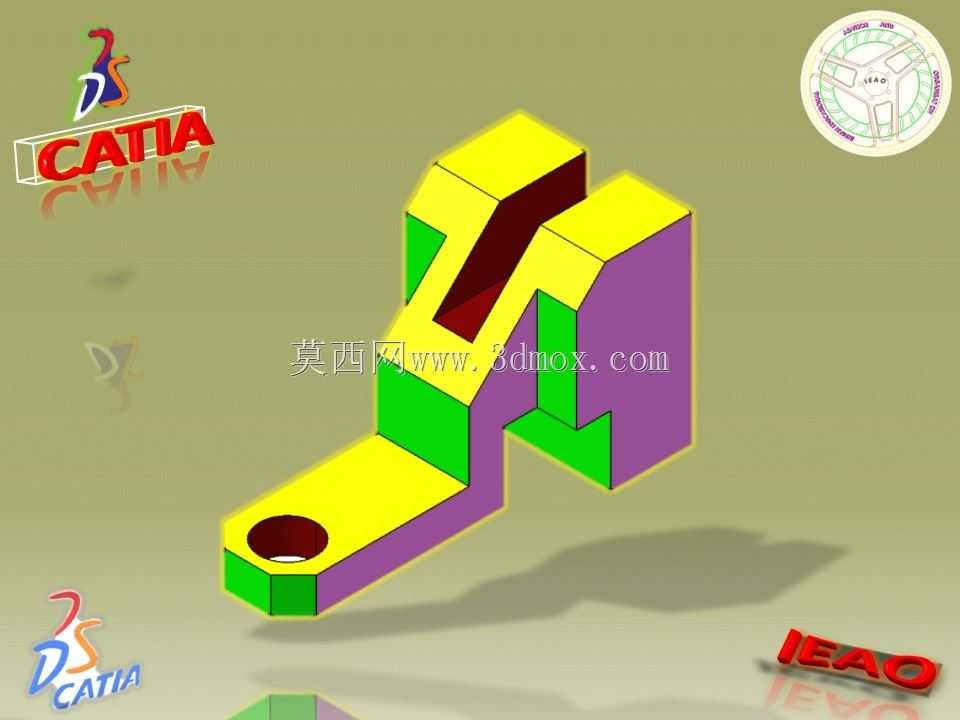

　　卡槽两侧的凸起结构可限制配套零件的横向窜动，不需要额外加装定位销就能实现初步定位，减少装配时的调整工作量。设计阶段首先需要明确构件的承载边界，这类构件通常承受的是垂直于安装面的侧向载荷，以及沿支撑段方向的下压载荷，因此在弯折过渡位置做了大圆角过渡处理，避免直角位置出现应力集中断裂的问题，不同颜色的区域对应不同的加工面，绿色区域为需要与其他零件贴合的配合面，加工时需要保证平面度与粗糙度要求，黄色区域为非配合的外露面，仅做常规去毛刺处理即可，紫色区域为构件的主体支撑面，厚度方向预留了足够的强度余量，即使承受额定载荷1.5倍的冲击力也不会出现塑性变形。从安装边界来看，平直安装段的长度决定了构件与基面的接触面积，

　　宽度方向的尺寸需要匹配配套安装孔的孔距，安装时通孔的中心到弯折处的距离需要严格控制，避免与相邻部件出现干涉，竖直支撑段的高度需要根据被支撑部件的安装高度确定，卡槽的深度要保证配套零件卡入后不会出现松脱，槽口的倒角方便零件快速导入装配，不需要反复对位调整。在实际设备运行过程中，这类构件不需要做定期维护，仅在设备大修时检查连接螺栓是否松动、配合面是否出现磨损即可，构件本身采用一体成型结构，没有拼接焊缝，整体刚性更好，长期承受交变载荷也不会出现焊缝开裂的问题。不同于标准型材切割的支撑件，该异形结构可以在狭小的安装空间内同时完成连接、支撑、定位三个功能，不需要额外加装其他辅助零件，有效减少设备内部的零件数量，降低整体装配复杂度，

　　同时也能缩小设备局部结构的占用空间，对于安装空间受限的小型专用设备来说，这类定制化的异形连接件比标准件的适配性更强。建模过程中需要重点关注弯折处的圆角尺寸、卡槽的斜度参数、安装孔的中心距公差，这些参数直接影响后续零件加工后的装配精度，如果圆角尺寸过小，加工时容易出现应力集中，后续使用过程中存在断裂风险，如果卡槽斜度偏差过大，配套零件卡入后会出现间隙过大或者卡装不到位的问题，安装孔的中心距如果超差，会直接导致构件无法安装到预定位置。
