铰接式管路连接固定支座结构设计

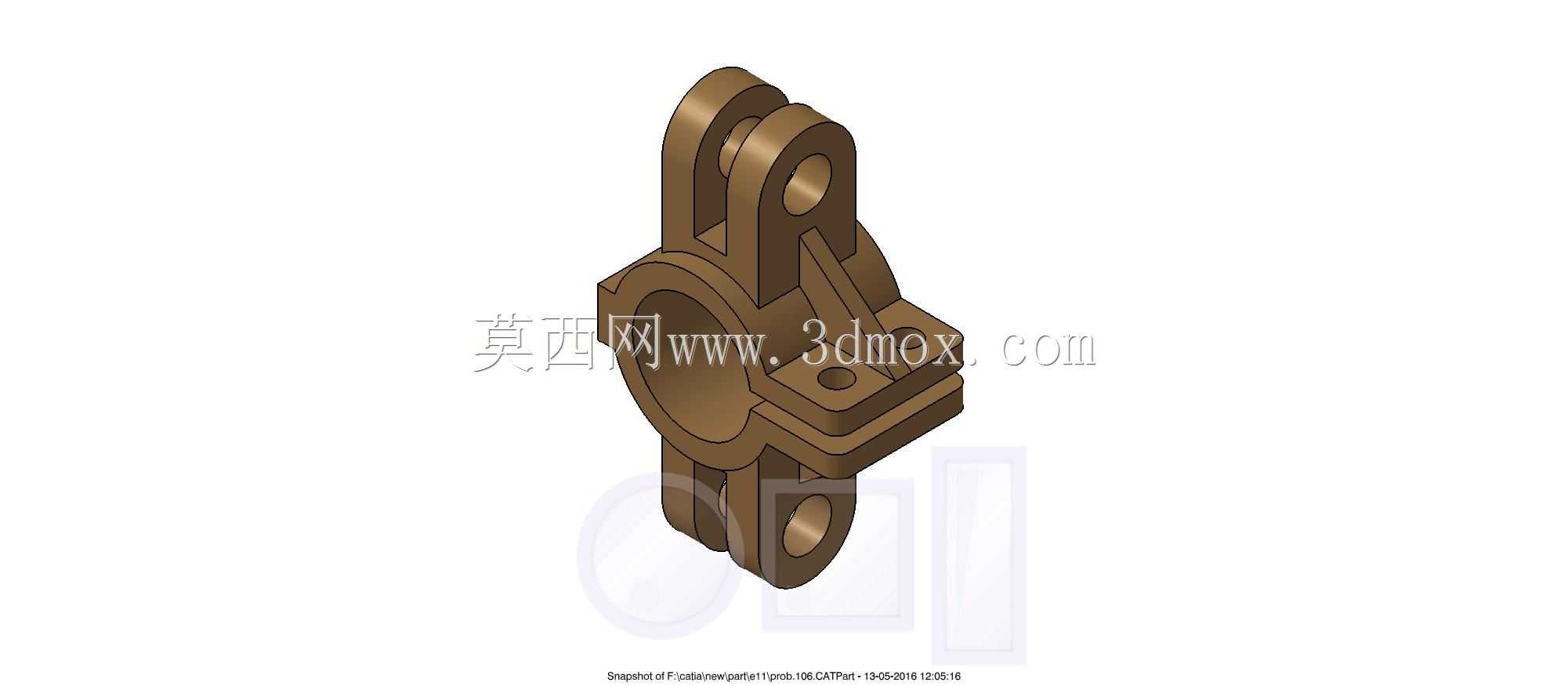

　　在流体输送管路系统、小型传动机构的铰接点位布局中，这类带双铰接耳与集成安装基面的连接固定支座，是兼顾管路对接定位与活动角度补偿的核心承载构件。日常在轻工生产线的气动管路排布、小型液压支路的终端固定、试验台架的流体接口转接场景里，这类构件需要同时承担管路对接的同轴度保持、铰接端的摆动自由度释放、安装基面的载荷分散三类核心功能，设计阶段需要平衡多维度的力学性能与装配便利性。

　　从结构功能拆分来看，主体中段的贯通内孔是流体或传动轴的通行通道，孔壁的加工精度直接决定对接后的密封性能或转动顺畅度，设计时内孔表面粗糙度需控制在Ra1.6以内，避免密封件磨损或传动卡滞；上下两端延伸出的铰接耳板带同轴销孔，是实现支座整体绕销轴小角度摆动的关键结构，两个销孔的同轴度公差需控制在0.02mm以内，防止销轴装配后出现别劲、磨损加剧的问题，耳板的厚度根据额定载荷下的剪切强度计算确定，常规工况下耳板厚度与销孔直径的比值控制在0.8-1.2区间，兼顾强度与结构紧凑性。

　　侧面延伸出的带安装孔凸台是整个构件的安装定位基面，两个安装孔的中心距需匹配配套安装架的预留孔位，设计时孔位公差按H7级精度控制，避免装配时出现孔位错位无法穿装螺栓的问题；凸台与主体衔接位置做了R3的圆角过渡，避免应力集中导致的交变载荷下开裂问题，这一细节在存在振动的管路系统中尤为关键，很多早期失效的同类构件都是因为衔接位置直角过渡，长期振动下产生疲劳裂纹。

　　设计思路上，这类构件优先采用一体式铸造成型后再做机加工的工艺路线，铸造阶段预留单边1.5-2mm的加工余量，既减少后续机加工的材料去除量，也能通过铸造工艺获得更均匀的金属纤维组织，提升整体结构强度。铰接耳板的销孔位置在建模时需要先做同轴度约束，再关联主体内孔的中心轴线，保证铰接摆动的中心与管路/传动轴的中心位置匹配，避免摆动过程中出现管路弯折、传动干涉的问题。安装基面的平面度公差控制在0.05mm以内，保证装配后支座与安装架贴合紧密，不会出现局部悬空导致的受力不均。

　　从安装边界尺寸来看，这类支座的主体外径根据通径需求确定，常规小通径场景下主体外径在40-60mm区间，整体高度（含上下铰接耳）控制在80-100mm，安装凸台的外伸长度控制在25-35mm，不会占用过多的安装空间；铰接耳板的外侧间距控制在20-30mm，适配常规的铰接叉型接头尺寸，安装孔的直径根据固定螺栓规格确定，常规采用M6或M8的螺栓固定，对应安装孔直径设置为6.5mm或8.5mm，预留足够的装配调整余量。

　　实际应用中，这类支座常搭配销轴、密封件、锁紧螺栓使用，铰接端连接需要摆动的管路或传动杆，安装基面固定在设备架体上，能够补偿设备运行过程中产生的小幅度位移与角度偏差，避免管路硬连接出现的应力开裂、接头泄漏问题。建模阶段需要重点校验铰接摆动过程中，耳板与周边构件的最小安全间隙，常规预留2mm以上的间隙，防止摆动过程中出现碰撞摩擦；同时需要做静力学仿真校验，在额定载荷下主体结构的最大应力需低于材料屈服强度的1/3，保证长期使用的结构可靠性，安装孔位置的压应力也需要控制在螺栓许用压应力范围内，避免长期受力后安装孔出现变形导致支座松动。
