多通路异向连接流体转接构件结构

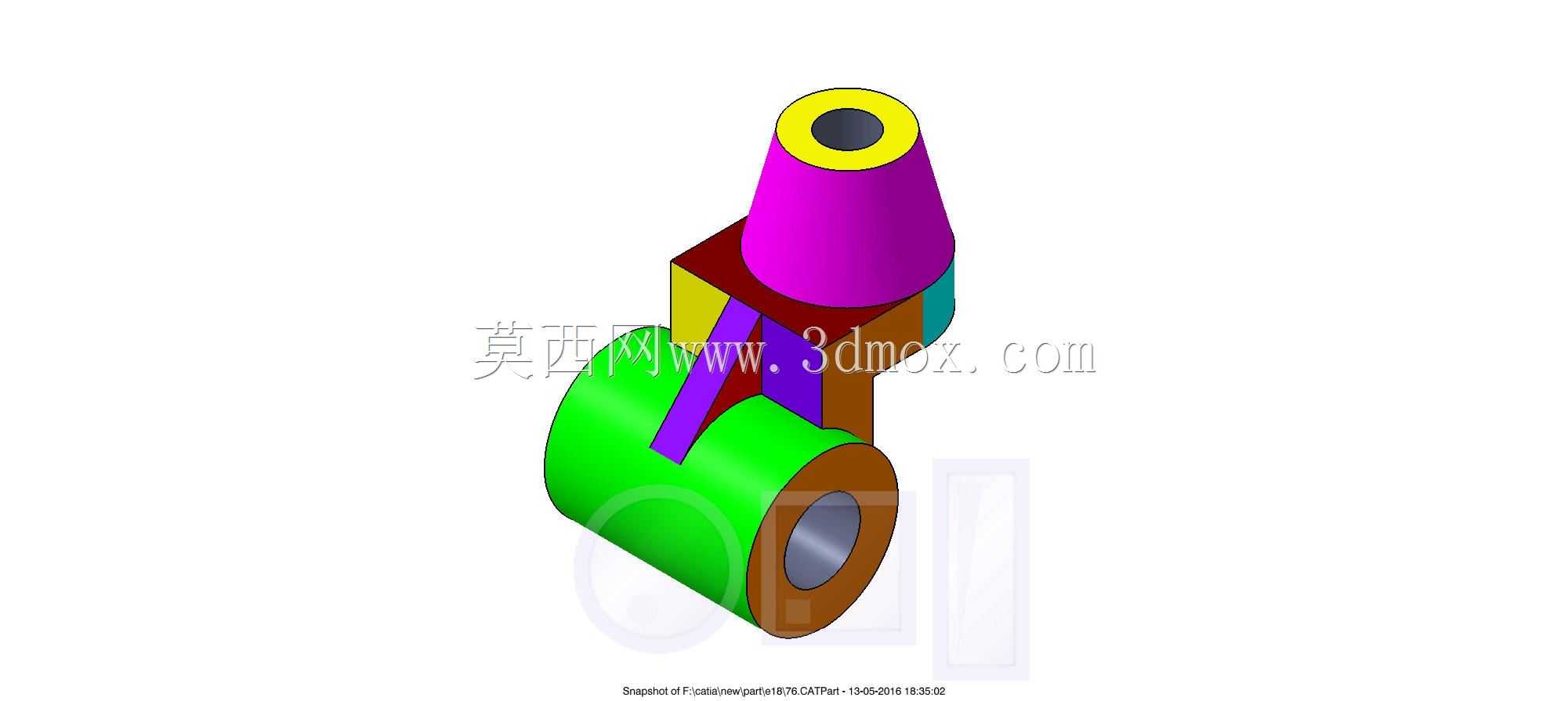

　　该构件属于流体管路系统中的异向转接类零部件，主要应用在液压、气动以及低压流体输送的设备管线布局场景中，常见于小型自动化设备的气路排布、机床润滑管路转接、小型实验装置的流体通路搭建等工况，用来解决不同走向管路之间的连接转向问题，避免管路弯折过度导致的通径缩减、流阻增大甚至管路折损破裂的问题。从结构功能来看，构件集成了三个不同方向的连接端口，下部水平布置的大直径筒体为主通路接口，可对接大流量的主输送管路，上部斜向布置的锥台结构为侧向支路接口，可对接小直径的分支管路，侧部的方形衔接段为结构加强与定位基准面，三个通路在构件内部交汇连通，可实现单路输入、双路分流或者双路汇流、单路输出的流体传输功能，

　　根据实际工况需求可在不同端口搭配堵头调整通路走向，适配不同的管路布局方案。设计过程中优先考虑了流道的平顺性，斜向支路与主通路的衔接位置做了圆弧过渡处理，避免直角拐角造成的流体紊流与压力损失，同时针对不同端口的受力特性做了壁厚差异化设计：主通路接口因为对接管路直径大、流体压力作用面积大，筒体壁厚设置为通径的八分之一，保证足够的承压能力；斜向支路因为通径较小、受力载荷低，锥台段壁厚沿轴向逐步变化，靠近交汇区域壁厚加大，远离交汇区域壁厚适当减薄，在保证结构强度的前提下控制构件整体重量。外形尺寸方面，主通路筒体的轴向长度为其外径的1.8倍，两端接口的同轴度公差控制在0.02mm以内，保证对接管路后不会出现偏心别劲的问题；

　　斜向支路的轴线与主通路轴线呈62度夹角，端口的环形密封面平面度公差为0.01mm，可适配O型圈端面密封或者卡套式连接结构；侧部的方形定位面与主通路轴线的平行度公差为0.03mm，安装时可将该面贴合设备安装基板做定位基准，通过抱箍或者侧部螺纹孔完成构件的固定，安装边界需要预留的空间为主通路外径的2.5倍，避免周边其他零部件与斜向支路产生装配干涉。结构细节上，各端口的端部都设计了15度的导入倒角，方便管路接头装配时的对中导入，减少密封件被切损的概率；构件内部流道的相交位置做了去毛刺处理，避免流道内的金属碎屑随流体进入下游设备造成阀件卡滞、喷嘴堵塞等故障；外部棱角位置都做了R2的圆角过渡，避免安装维护过程中尖锐棱角划伤操作人员，

　　也减少应力集中导致的构件开裂风险。在实际选型应用时，需要根据管路的工作压力、流体介质特性匹配对应的构件材质，常规气动回路可选用铝合金材质做阳极氧化处理，低压液压回路可选用45号钢做镀锌防锈处理，腐蚀性流体场景可选用304不锈钢材质，不同材质下的承压能力随壁厚调整可覆盖0.1MPa到16MPa的工作压力区间，适配绝大多数工业低压流体管路的转接需求。建模过程中对各配合面的公差做了对应标注，装配时可直接根据模型尺寸设计安装支架的定位尺寸，减少现场测绘的工作量，同时模型预留了密封槽的设计位置，可根据实际选用的密封件规格调整槽深与槽宽，适配不同的密封方案。
