铰接式管夹连接支座结构设计

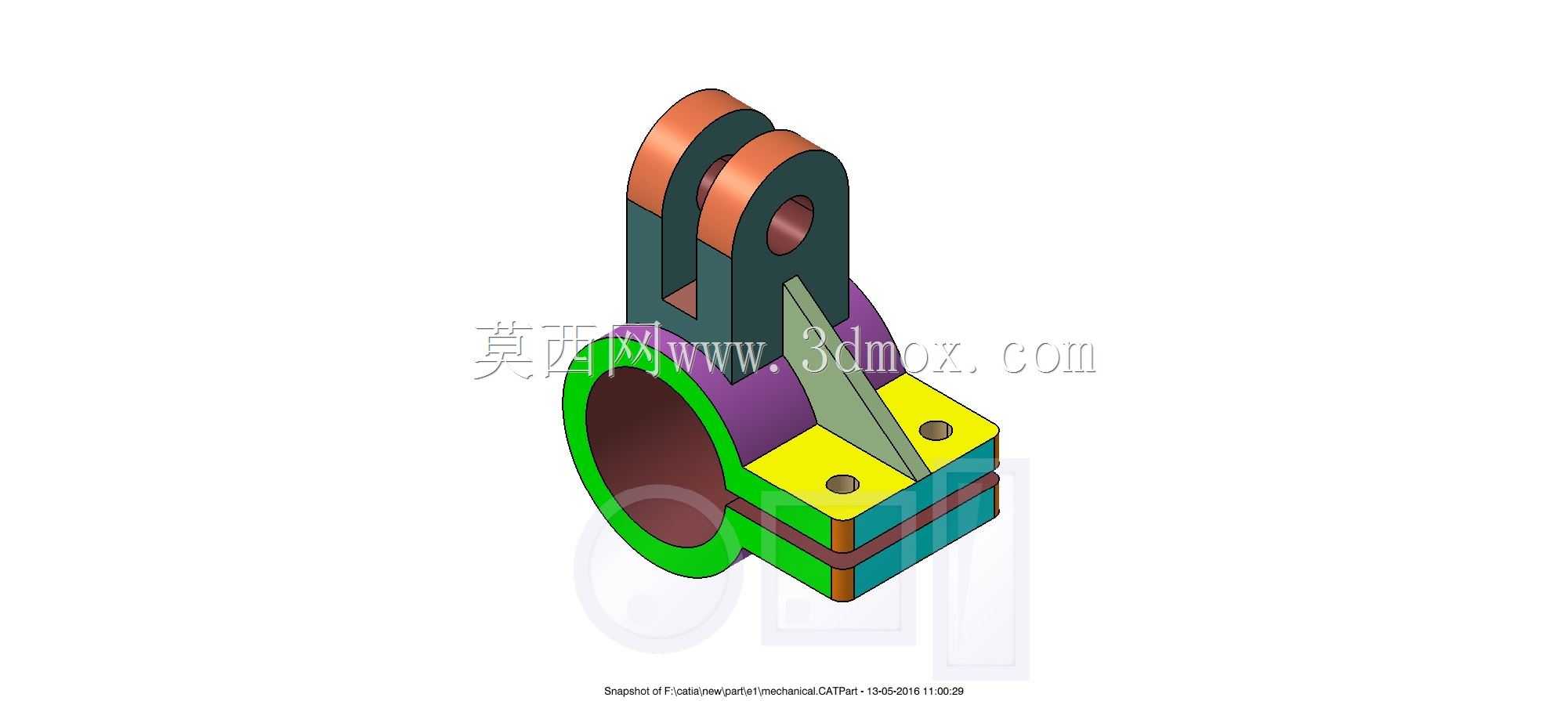

　　该构件属于管路系统与执行机构之间的连接过渡部件，常见于液压管路排布、气动管线固定、小型设备铰接联动场景中，核心作用是实现圆形管件的抱紧固定，同时通过上部的双吊耳结构提供铰接摆动的自由度，让被固定的管段可以在一定角度范围内随联动部件调整姿态，避免硬连接带来的应力集中问题。从结构布局来看，下部采用开式环形抱紧结构，环形内壁与被夹持管件外圆匹配，抱紧环一侧预留开口，通过上下两层带螺栓孔的夹板实现锁紧，两个对称布置的螺栓孔可以在拧紧时让抱紧环产生均匀的径向收缩力，既保证管件夹持的同轴度，又能避免局部夹紧力过大损伤管件外壁，这种开式夹紧结构不需要从管件端部穿入，可在管线排布的任意中间位置完成安装，大幅降低现场装配的调整难度。

　　上部的双吊耳结构与下部抱紧座通过斜向加强筋连接，加强筋从吊耳根部延伸至抱紧环的上部弧面，刚好覆盖吊耳受拉时的应力传递路径，避免吊耳受侧向力时在根部出现应力断裂；双吊耳的同轴孔用于穿装铰接销轴，孔的端面做了凸台加厚处理，提升销轴孔的接触面积，降低铰接转动时的比压，减少长期摆动带来的孔位磨损。设计过程中首先要确定下部抱紧环的内孔直径，这个尺寸直接决定了可适配的管件外径，安装时需要保证抱紧环内孔与管件外圆的间隙控制在合理范围，间隙过大会导致夹紧后同轴度偏差，间隙过小则会造成装配困难；夹板处的螺栓孔中心距需要匹配标准螺栓的安装空间，保证拧紧工具可以顺利操作，同时夹板的厚度要根据所需的夹紧力核算，避免拧紧螺栓时夹板出现塑性变形导致夹紧失效。

　　上部吊耳的孔中心到抱紧环中心的高度尺寸属于核心安装边界，这个尺寸决定了铰接点与管轴线的相对位置，直接影响联动时的摆动轨迹，设计时需要结合配套机构的运动行程核算，避免摆动过程中管件与周边结构产生干涉；双吊耳的内侧面间距需要匹配与之铰接的部件端部厚度，预留合理的转动间隙，既不能间隙过大导致铰接晃动，也不能间隙过小造成转动卡滞。在实际工况应用中，这类构件常出现在工程机械的液压管路随动部位、自动化设备的管线摆动段、农用机械的喷杆铰接固定位置，比如挖掘机斗杆处的液压管固定，需要随斗杆的收放持续摆动，普通刚性管夹会反复弯折管路导致油管过早疲劳损坏，这种带铰接结构的管夹支座可以让管路随铰接点同步摆动，将管路的弯折变形转化为铰接副的转动，

　　大幅提升管路的使用寿命。结构的材质选择通常根据使用场景确定，常规工况下采用普通碳素钢焊接后做表面防锈处理即可，重载或腐蚀环境下可以选用合金结构钢或者不锈钢材质，铰接孔内可以根据磨损情况加装铜套或者自润滑轴套，降低维护频率。建模过程中需要重点关注几个配合面的公差：抱紧环的内孔圆柱度、铰接孔的同轴度、夹板结合面的平面度，这些形位公差直接影响构件的实际使用性能，若铰接孔同轴度偏差过大，会导致销轴穿装困难，转动时出现卡滞；若抱紧环内孔圆柱度不足，夹紧后会出现局部接触，夹紧力不足容易出现管件滑移。另外斜向加强筋的厚度不需要过大，只要能满足应力传递要求即可，过厚的筋板反而会增加不必要的重量，同时在焊接或成型过程中容易出现应力集中，通常筋板厚度取主体壁厚的0.8-1倍即可，筋板与主体连接的位置做圆角过渡，减少应力集中系数。安装时需要注意，先将铰接端与配套的摆动部件通过销轴连接到位，再将下部抱紧环抱在待固定的管件上，预紧两个夹紧螺栓后调整管件的轴向位置与角度，确认摆动过程无干涉后再按对角顺序拧紧夹紧螺栓，避免单侧拧紧导致抱紧环偏斜，影响夹持稳定性。
