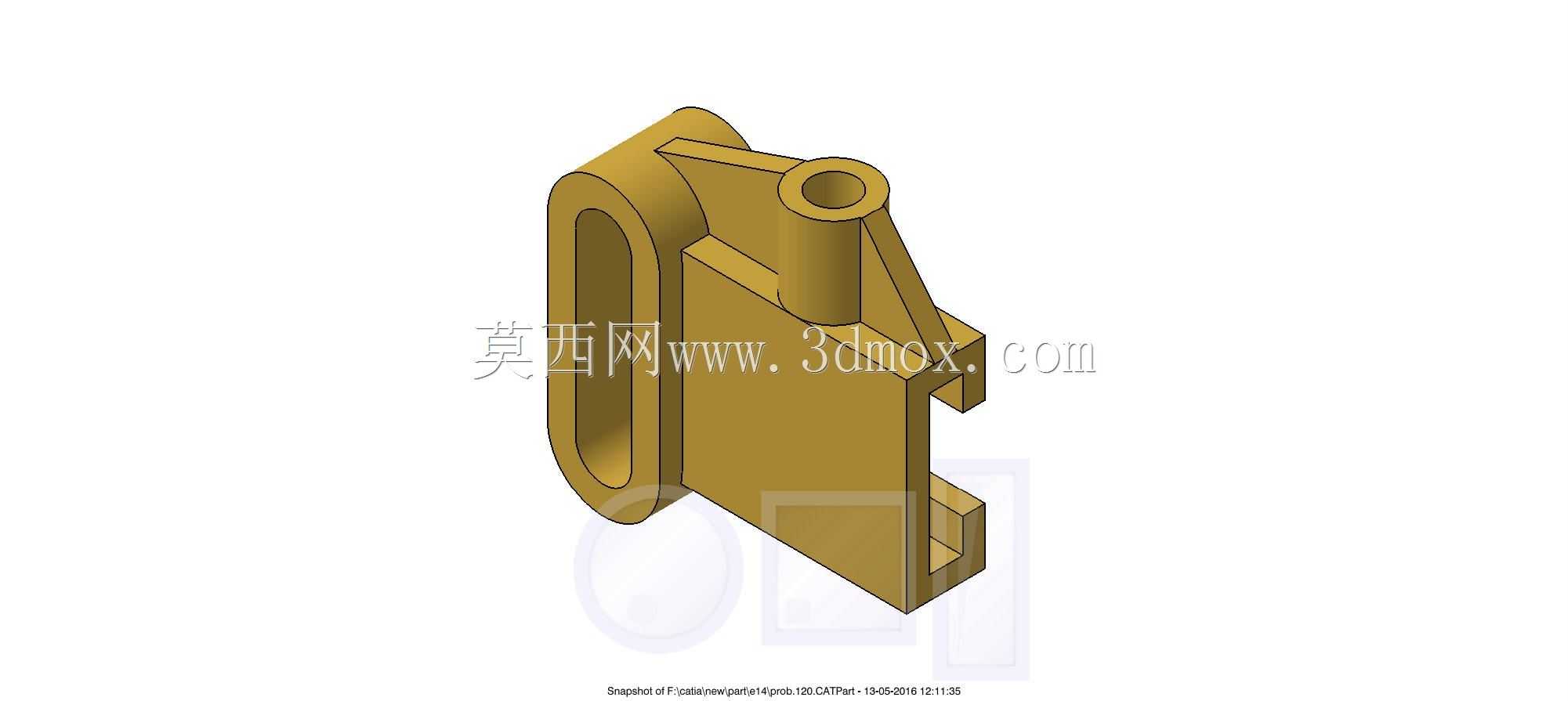

构件上部伸出的带通孔圆柱凸台是铰接配合的核心部位,通孔的内径尺寸与配套铰接销轴的外径采用间隙配合,配合公差控制在H8/f7区间,既保证销轴转动的灵活性,又避免配合间隙过大带来的铰接晃动,凸台的高度根据与之配合的连接件厚度设计,保证铰接后两个连接件的端面完全贴合,不会出现轴向窜动。为了提升圆柱凸台与主体立板之间的连接强度,在凸台与立板的衔接位置设置了三角形加强筋结构,筋板的厚度与立板厚度保持一致,从凸台根部一直延伸到立板中部,将铰接点承受的径向载荷均匀分散到整个立板承载面上,避免长期受交变载荷作用出现凸台根部断裂的问题。构件下部设置的两个平行卡槽结构,是用于与配套的滑动组件进行卡接配合,卡槽的槽宽尺寸与配套滑动件的板厚采用小间隙配合,在各类轻工输送设备、小型工装夹具以及非标自动化线体的旁侧辅助机构中,这类带长槽安装位的铰接式连接构件是十分常见的受力传力零件,它的核心作用是实现两个存在相对摆动需求的组件之间的铰接连接,同时通过自身的长圆孔结构提供一定范围内的安装位置调节余量,抵消装配过程中带来的累计公差,避免出现装配憋卡、运动干涉的问题。从结构细节来看,构件主体采用立式板状作为承载基体,左侧设置的长圆形贯通槽是核心的安装调节结构,槽孔的长度方向沿构件竖直方向布置,装配时紧固件穿过该槽孔与安装基座连接,可根据实际装配需求上下调整构件的固定位置,适配不同安装面的高度差,也能在设备长期运行出现磨损后,微调铰接点的位置补偿磨损量,延长整套机构的维护周期。
槽的深度满足滑动件的行程需求,滑动件可沿卡槽的导向方向做直线往复运动,与上部的铰接结构配合,实现摆动与直线运动的复合传动,这类结构常应用在小型压紧机构、线体挡停机构中,通过铰接点连接驱动气缸的活塞杆端,下部卡槽连接挡停块,当气缸伸缩时,带动挡停块沿卡槽方向伸出或缩回,实现对线上工件的挡停与放行。从安装边界来看,构件整体的外轮廓尺寸紧凑,安装时需要保证左侧长槽的安装面与基座平面完全贴合,平面度公差控制在0.05mm以内,避免安装后构件出现倾斜,导致铰接销轴卡滞;上部铰接凸台的轴线需要与配合件的铰接孔轴线保持同轴,同轴度公差不大于0.03mm,防止转动时出现偏磨;下部卡槽的导向方向需要与滑动件的运动方向保持平行,平行度公差控制在0.
02mm/100mm以内,避免滑动件运动时出现卡阻。设计这类构件时,首先需要根据实际承受的最大载荷计算立板的厚度以及铰接凸台的直径,保证零件的强度满足使用需求,避免受力变形;其次长槽的长度需要根据实际需要的调节量确定,通常调节量预留10-15mm即可满足绝大多数装配场景的需求,过长的槽会降低立板的结构强度;加强筋的设置位置需要避开周边其他运动部件的运动轨迹,防止出现运动干涉,筋板的过渡位置采用圆角处理,减少应力集中,提升零件的抗疲劳性能。零件的材质通常选用45号钢,表面进行发黑处理提升防锈能力,铰接孔的内壁需要进行淬火处理,硬度达到HRC40-45,提升铰接部位的耐磨性能,延长零件的使用寿命;如果应用在有耐腐蚀需求的场景,
也可以选用304不锈钢材质,铰接孔部位不做淬火处理,通过定期加注润滑脂的方式减少磨损。在实际装配过程中,铰接销轴需要加装开口销或者轴用挡圈进行轴向固定,防止销轴在转动过程中脱出,长槽部位的紧固件需要加装平垫与弹垫,调整好位置后将紧固件拧紧到规定扭矩,避免设备运行过程中构件出现位置偏移;卡槽部位需要定期涂抹润滑脂,减少滑动件与卡槽之间的摩擦阻力,降低磨损速度。这类构件虽然结构不算复杂,但在整套机构中起到的传力与连接作用十分关键,设计时如果忽略了细节的公差配合与强度校核,很容易在设备运行过程中出现断裂、卡滞等问题,影响整条线体的正常运行,因此在建模过程中需要准确还原每个结构的尺寸与位置关系,特别注意各个配合面的公差标注,为后续的加工与装配提供准确的依据。
