立式带座铰接支撑安装结构件

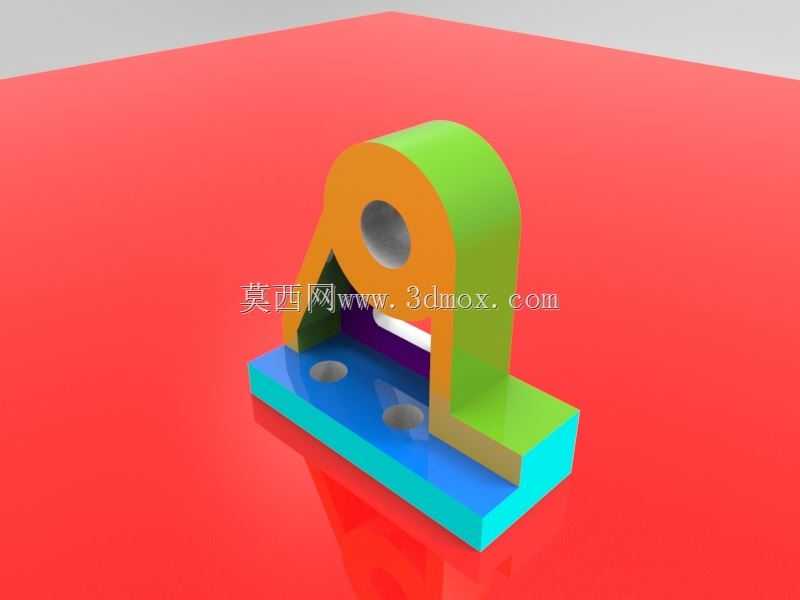

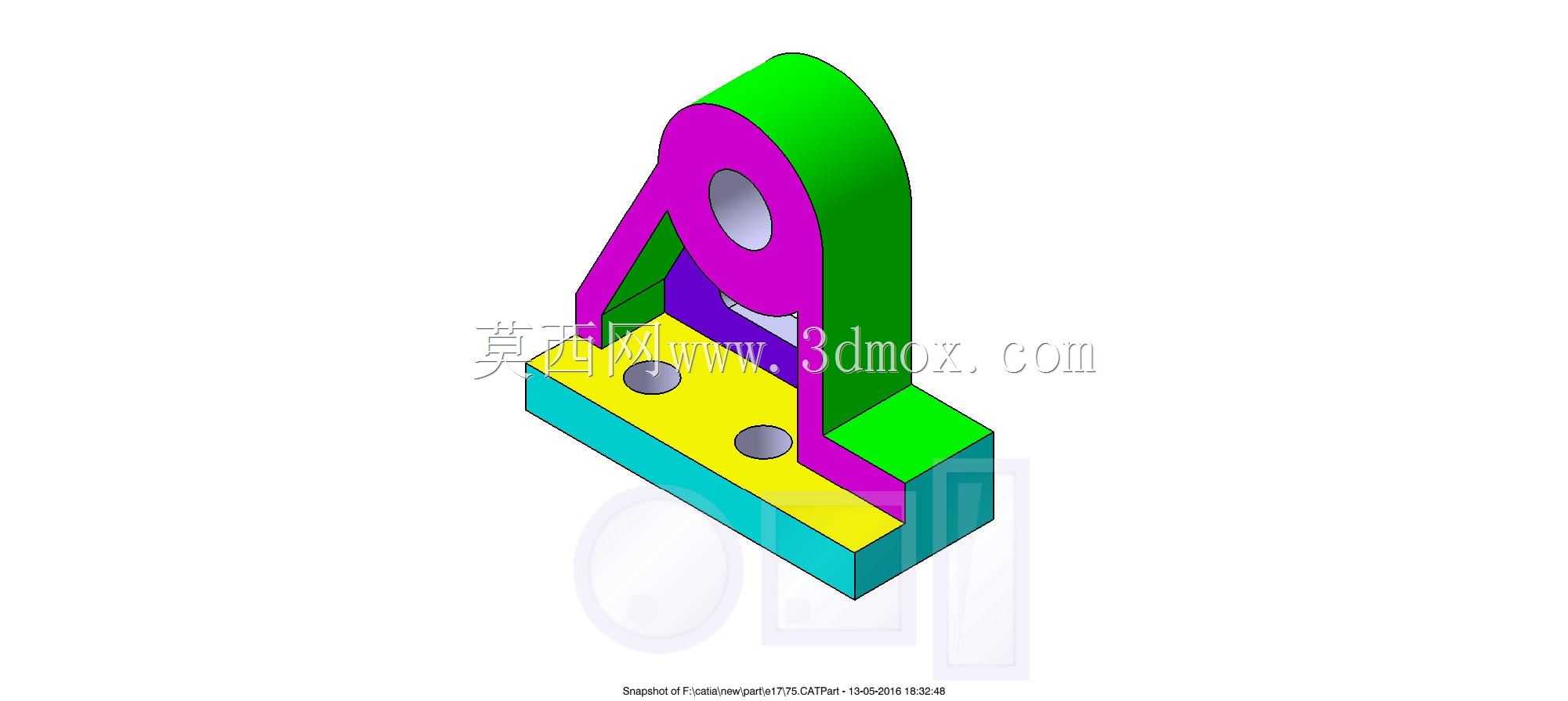

　　该支撑构件多用于各类工装夹具、小型自动化输送线的侧边铰接点位，也可作为轻型连杆机构的端部固定基座，在轻工包装设备、小型非标检测设备的摆动工位中十分常见，能够为铰接轴提供稳定的径向支撑，同时通过底座的安装孔实现与设备型材台面、钢板安装面的刚性连接。从结构设计逻辑来看，构件整体采用一体化折弯式立板搭配加厚底座的构型，立板上部开设的同轴通孔用于穿装铰接销轴，孔位周边做了局部加厚处理，避免销轴长期受径向载荷时出现孔壁变形、磨损过快的问题；立板与底座的衔接位置设置了三角加强筋结构，能够抵消铰接点位受载时对立板根部产生的弯曲力矩，减少长期交变载荷下的焊缝开裂或者结构形变风险。底座部分设计为矩形平板构型，上面开设两个贯通的安装沉孔，

　　孔位间距按照常规工业铝型材的槽距标准匹配，既可以使用内六角螺栓直接固定在型材台面，也可以配合T型螺母实现安装位置的横向微调，适配不同工位的铰接点位调整需求。在实际安装场景中，该构件的底座底面需要与安装面完全贴合，安装前需清理安装面的焊渣、凸起毛刺，避免底座出现悬空导致螺栓紧固后构件产生倾斜，进而导致铰接销轴出现卡滞、转动不畅的问题；上部铰接孔的同轴度公差控制在0.02mm以内，穿装销轴前需在孔壁涂抹少量润滑脂，减少销轴转动时的摩擦阻力，降低运行噪音与磨损速率。从尺寸边界来看，构件整体高度控制在适配小型设备安装空间的范围内，不会占用过多的设备内部安装空间，立板侧面的让位缺口能够避开周边的管线、相邻构件的运动路径，

　　避免设备运行过程中出现结构干涉。在功能实现层面，该构件主要承担铰接点位的支撑载荷，将连杆、摆臂传递过来的径向力通过立板传导至底座，再分散到整个设备安装台面，相比分体式的支撑座结构，一体化的构型减少了装配环节的累积误差，安装时无需反复调整立板与底座的垂直度，仅需紧固底座螺栓即可完成安装，能够大幅缩短现场装配的调试时间。针对不同的使用场景，该构件的孔位尺寸可以根据铰接销轴的直径做适配调整，底座的安装孔间距也可以根据实际安装面的固定点位做对应修改，整体结构的冗余强度充足，在承受额定范围内的径向载荷时不会出现结构性形变，适合各类中低速摆动的铰接工位使用。在日常设备维护中，仅需定期检查上部铰接孔的磨损量、底座固定螺栓的紧固力矩即可，无需复杂的维护操作，能够有效降低设备的后期运维成本。
