水龙头把手性能测试专用工装结构

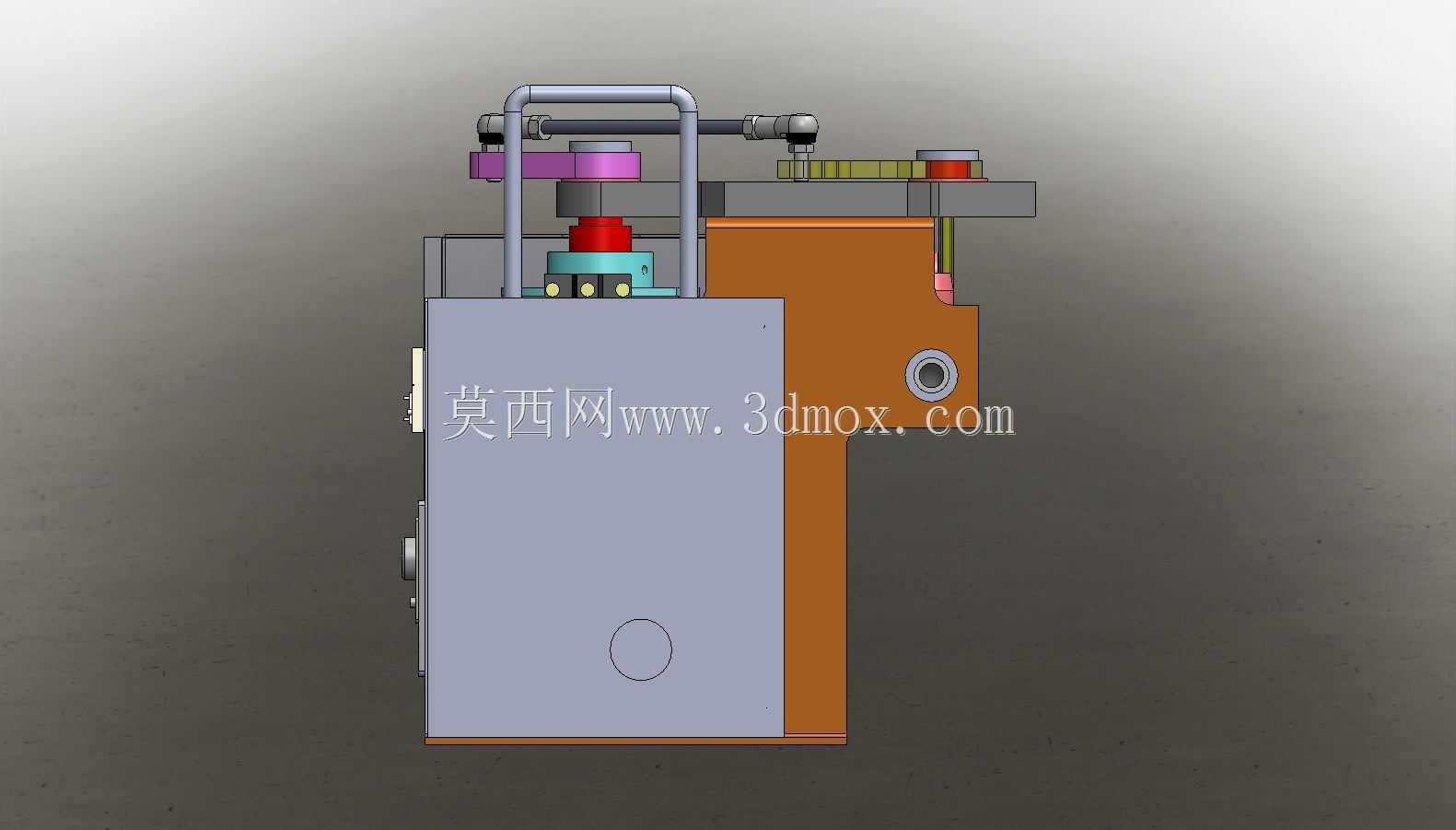

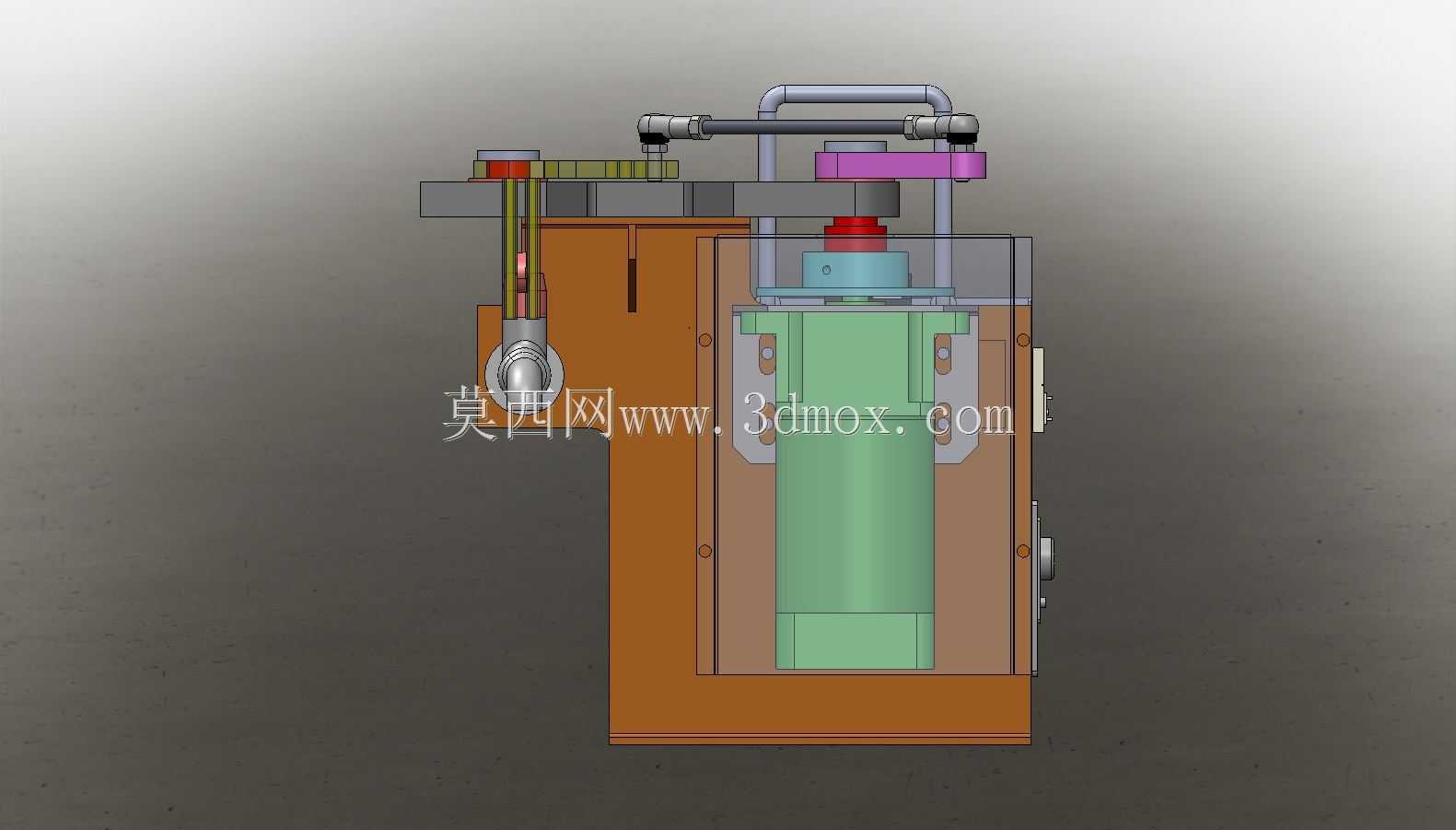

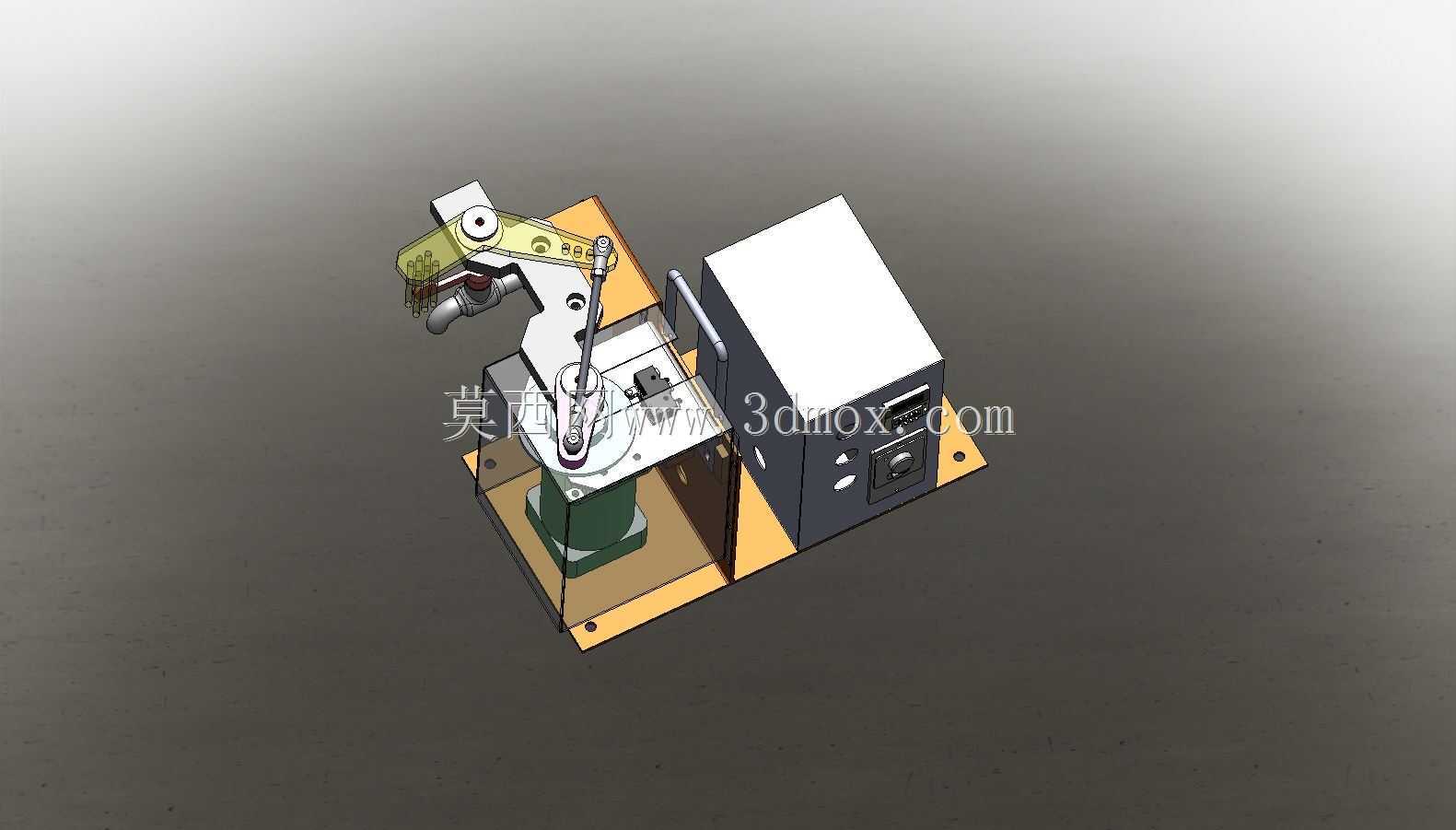

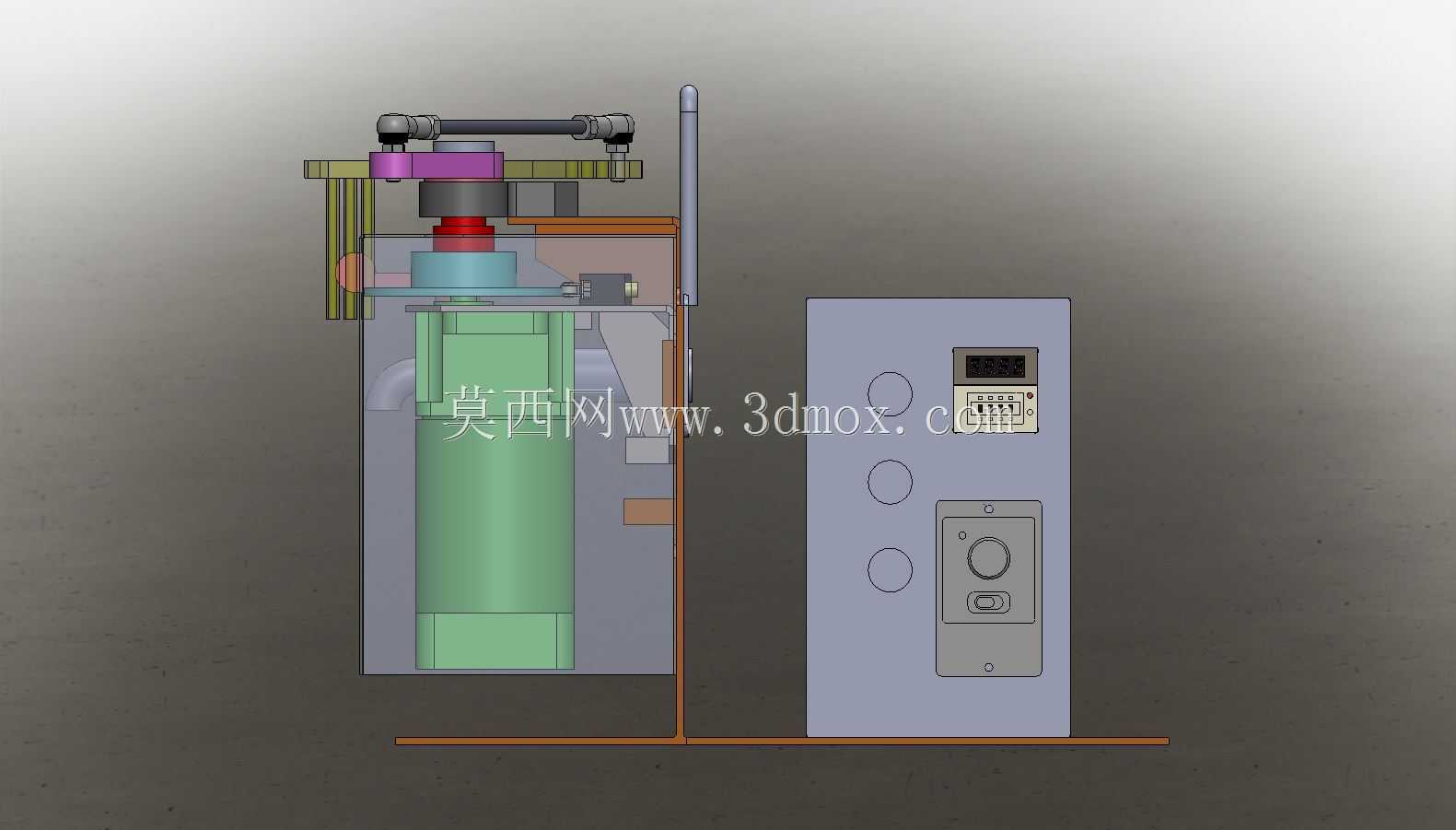

　　在卫浴产品出厂检测环节，水龙头把手的操作力矩、往复寿命、密封联动可靠性是核心必检项，这套测试结构正是针对该类检测需求开发的专用执行机构，可直接集成到现有卫浴检测流水线中，替代人工完成重复性的把手操作测试动作，避免人工操作带来的施力角度偏差、力矩不稳定问题，大幅提升检测数据的可复现性。从结构布局来看，整套机构采用立式集成设计，底部为动力输出单元，采用立式安装的回转驱动件作为动力源，外部设置棕色绝缘防护壳体，既可以隔绝车间内的水渍、粉尘侵入内部传动结构，也能避免测试过程中运动部件外露带来的安全隐患，防护壳体的安装孔位按照常规检测台的台面安装标准预留，可直接通过螺栓固定在标准T型槽检测台面上，不需要额外加工转接板，

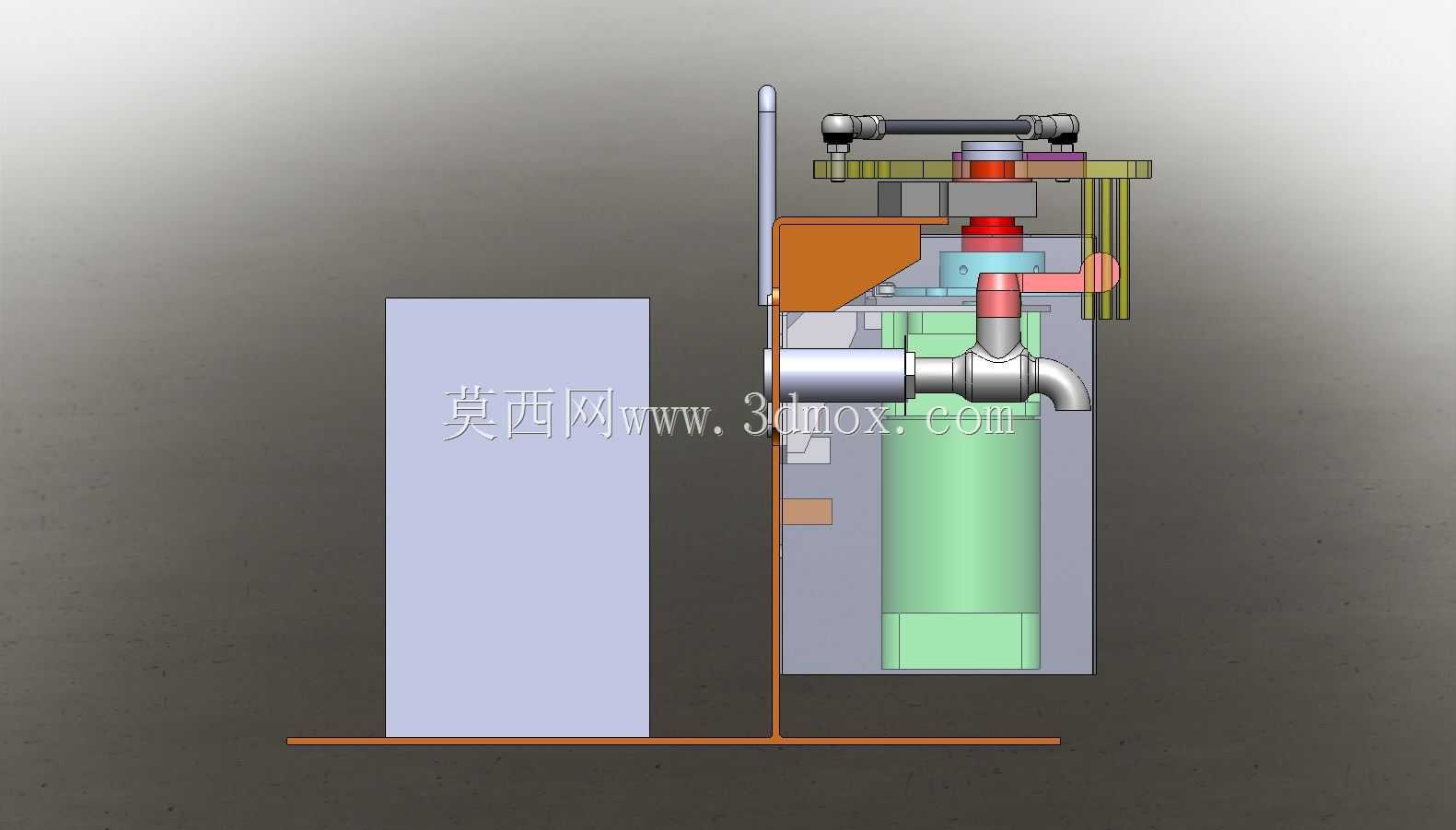

　　适配多数卫浴生产企业的现有检测工位布局。中部为传动与执行衔接段，驱动件输出端设置青色的力矩传导座，可根据不同型号的水龙头把手更换对应的适配夹头，夹头采用快拆式定位结构，更换不同规格夹头的时间不超过两分钟，能够覆盖市面上常见的单柄冷热水龙头、双柄分水水龙头的把手装夹需求，传导座上方设置红色的行程限位缓冲块，当把手转动到极限开合位置时，缓冲块可吸收驱动件的过冲力矩，避免冲击力过大损坏被测水龙头的阀芯结构。上部为操作模拟与管路适配单元，设置了横向布置的金属管路组件，可对接测试台的供水、供气管路，模拟水龙头在实际通水环境下的带压操作状态，紫色的压块组件用于固定被测水龙头的主体部分，压块的压紧行程可通过侧边的调节螺杆调整，能够适配不同高度、

　　不同外形的水龙头主体装夹，侧边的银色导向轴与直线轴承配合，保证压块上下动作的同轴度，避免装夹过程中出现偏载导致被测件移位。整套机构的设计思路完全围绕卫浴检测车间的实际使用场景展开，没有冗余的装饰结构，所有外露部件均采用防锈材质处理，可适应车间内长期高湿度、偶尔沾水的使用环境，传动部位的润滑脂采用防水型牌号，日常维护仅需要每三个月对导向轴、轴承部位补涂润滑脂即可，不需要复杂的拆解保养。从安装边界来看，整套机构的横向占用尺寸控制在400mm以内，纵向深度320mm，整体高度580mm，不会占用过多检测台面空间，侧边预留的电气接口采用标准航空插头，可直接对接检测台的PLC控制单元，实现转动角度、转动速度、循环次数的参数化设置，

　　既可以完成把手的额定力矩下的开合寿命测试，也可以通过调整输出力矩完成把手的极限破坏测试，覆盖水龙头把手检测的全项测试需求。在实际使用过程中，操作人员只需要将被测水龙头放置到定位工位，调整压块压紧主体，将把手卡入适配夹头，设置好对应的测试参数即可启动测试，测试过程中不需要人工值守，机构会按照设定程序往复转动把手，配合检测台的压力传感器、流量传感器可同步采集水龙头在不同把手开度下的密封性能、流量参数，相比传统的人工测试方式，单工位的检测效率可提升三倍以上，同时避免了长期重复操作带来的人员劳损问题。
