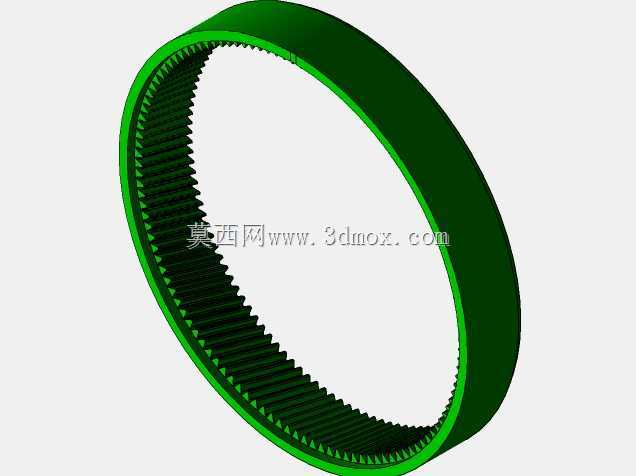

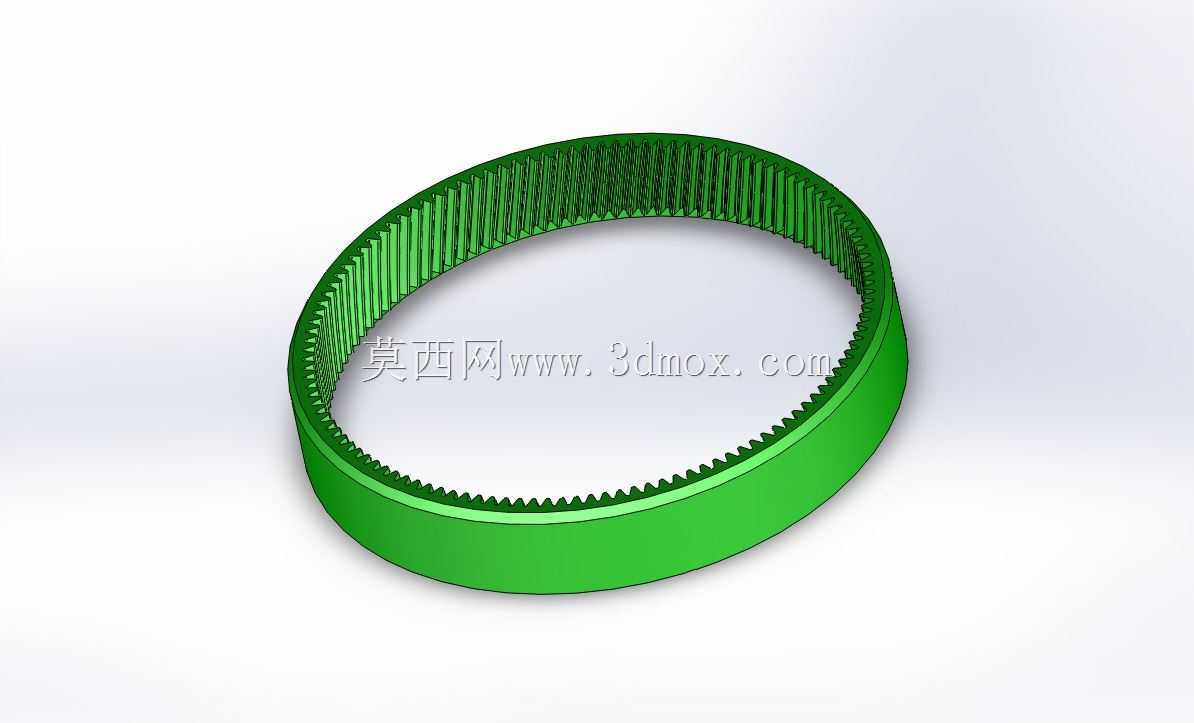

这类内齿环形构件在行星传动系统、回转支承机构、谐波减速单元中应用十分广泛,区别于外啮合齿轮的传动形式,内齿圈的齿形加工在构件内壁,能够在相同传动比需求下大幅压缩传动机构的整体径向尺寸,让动力传输单元的结构更紧凑,在空间受限的设备布局场景中优势明显。从实际工程使用场景来看,这类构件常作为行星轮系的固定内齿圈或者输出齿圈使用,在风电增速箱、工程机械回转机构、轻工机械的进给传动单元、自动化生产线的分度转台驱动结构中都能见到同类型构件的应用,工作过程中与行星轮、太阳轮形成啮合副,承担扭矩传递、转速匹配的核心功能,齿面的接触强度、齿根的弯曲强度直接决定了整套传动机构的负载能力与运行寿命。
设计这类内齿圈时,首先要匹配整套传动系统的模数、压力角、齿数参数,确保与配对啮合的齿轮齿形参数完全契合,避免出现啮合干涉、侧隙不合理的问题。齿圈的壁厚设计需要兼顾刚性与重量控制,壁厚过薄会导致齿圈在受载时产生径向形变,直接影响啮合精度,加剧齿面磨损甚至引发断齿故障;壁厚过大则会不必要地增加构件重量,提升材料成本与转动惯量,对于需要频繁启停、正反转切换的传动场景,过大的转动惯量还会增加驱动端的冲击负载。齿圈的端面加工精度、内外圆的同轴度公差需要严格控制,作为安装基准的端面与外圆(或内止口)的形位公差会直接影响齿圈装配后的啮合接触斑点位置,若形位公差超差,会出现齿面偏载、局部应力集中的问题,大幅缩短构件的服役周期。
从安装边界来看,这类环形齿圈通常采用过盈配合加定位销的方式与外部壳体或者安装基座连接,部分重载场景下还会设计螺栓连接孔,沿齿圈端面均匀分布,通过高强度螺栓实现与相邻构件的刚性连接。设计时需要提前核算过盈配合的过盈量,既要保证传递额定扭矩时齿圈与基座之间不出现相对滑移,也要避免过盈量过大导致齿圈内壁的齿形产生形变,影响啮合精度。齿圈的齿宽设计需要结合传递扭矩的大小、啮合齿轮的齿宽参数确定,通常内齿圈的齿宽会略大于配对行星轮的齿宽,预留一定的轴向窜动余量,避免安装误差或者轴系受热轴向窜动导致啮合齿面脱离接触。
在齿形修形设计上,这类内齿圈通常会根据实际工况的受载变形量,对齿向、齿廓进行针对性修形,补偿受载后的弹性形变、制造安装误差带来的啮合偏差,让齿面载荷分布更均匀,降低传动过程中的振动与噪声。对于需要在多粉尘、润滑条件一般的场景下使用的齿圈,还会在齿圈的端面设计密封槽结构,安装密封圈后阻挡外部杂质进入啮合区域,同时避免内部润滑脂泄漏,延长维护周期。齿圈的材料选择通常根据负载等级确定,中等负载场景下常用40Cr调质后进行齿面高频淬火,重载冲击场景下则会选用20CrMnTi进行渗碳淬火处理,保证齿面有足够的硬度耐磨,芯部有足够的韧性抗冲击。加工过程中,内齿的加工通常采用插齿或者拉齿工艺,大直径的内齿圈也会采用铣齿后磨齿的工艺保证齿形精度,加工完成后需要进行探伤检测,避免齿根部位存在加工裂纹引发使用过程中的断齿故障。
在实际选型匹配过程中,需要先核算整套传动系统的额定输入扭矩、峰值过载扭矩,结合传动比确定齿圈的齿数、模数参数,再根据安装空间的径向、轴向尺寸限制确定齿圈的外径、总宽度尺寸,同时要预留足够的安装定位结构尺寸,保证装配后齿圈的定位可靠,不会在交变负载下出现松动。对于需要集成转速检测的场景,还可以在齿圈的外圆或者端面加工测速齿结构,配合转速传感器实现输出转速的实时监测,不需要额外加装测速齿轮,进一步压缩结构空间。这类内齿圈的润滑方式通常根据转速高低确定,中低转速场景采用脂润滑即可,高转速连续运行的场景则需要设计油道,采用喷油润滑保证齿面的充分润滑与散热,避免齿面温度过高导致胶合失效。
