6.35×32规格玻璃管熔断式保险丝

　　在低压配电、消费电子、小型工业控制板卡的电路保护环节中，玻璃管保险丝是应用范围极广的一次性过流保护元件，本次呈现的6.35×32规格产品，是行业内沿用多年的经典尺寸规格，适配绝大多数常规保险丝座的安装空间。从实际选型场景来看，该规格保险丝常见于桌面式电源适配器、小型工控设备供电回路、家电控制板、仪器仪表输入端口等位置，核心作用是在回路电流超过额定阈值一定时长后，内部熔丝自身发热熔断，快速切断供电回路，避免后端电路中的半导体元件、布线、负载因过流出现过热烧毁，甚至引发起火等安全事故。

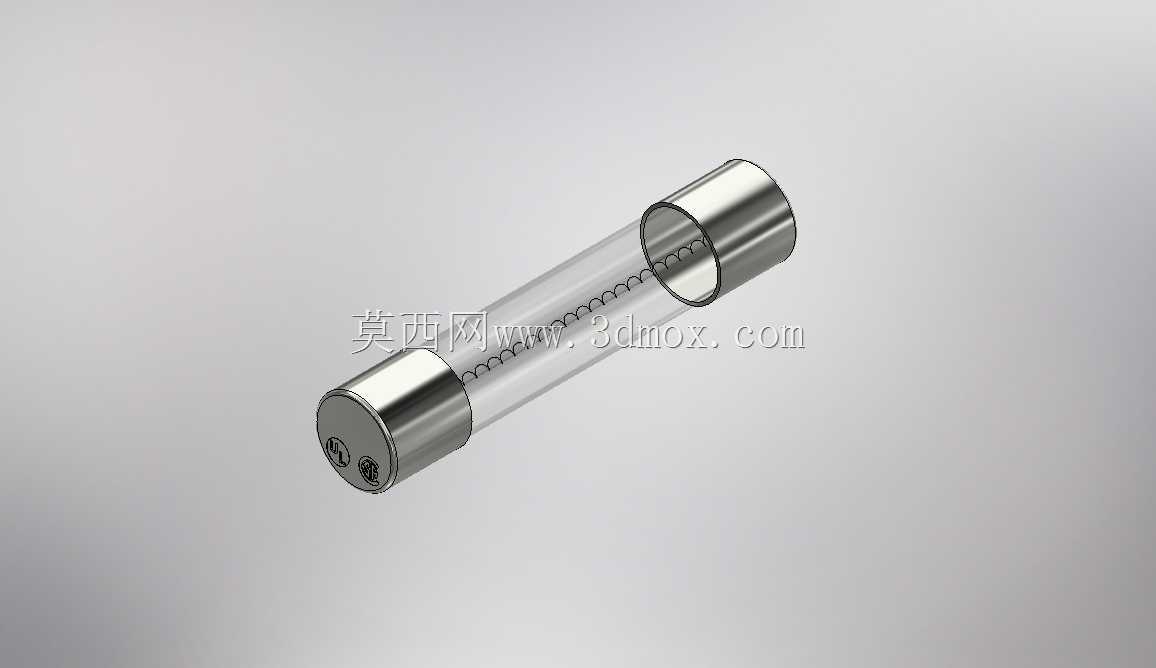

　　从结构设计逻辑来看，这款产品采用透明玻璃作为主体外壳，两端以镀镍金属帽做压合密封，内部熔丝采用低熔点合金材质，沿管体轴向布置，两端分别与金属帽可靠焊接，保证导通电阻稳定。选用玻璃作为外壳材质，一方面是玻璃具备足够的绝缘性能与机械强度，能够承受熔丝熔断瞬间产生的微小电弧冲击，避免管体破裂；另一方面透明材质可让运维人员直接目视观察内部熔丝的状态，快速判断是否出现熔断故障，无需借助万用表通断档测量，大幅提升现场排故效率。两端金属帽的外径与管体外径保持一致，压合后无突出毛刺，保证装入保险丝座时能够顺畅推入，与座内的弹性接触片紧密贴合，避免接触不良导致的接触电阻过大、异常发热问题。

　　尺寸与安装边界是这类元件选型时的核心考量点，该产品总长度为32毫米，管体外径为6.35毫米，属于行业内通用的5×20规格之外的另一款大电流承载规格，相比常规5×20尺寸，更大的管体内部空间可以容纳线径更粗的熔丝，能够承载更高的额定电流，适配电流更大的供电回路。安装时需要匹配对应规格的面板式保险丝座、PCB焊接式保险丝夹，安装开孔尺寸需匹配6.35毫米的管体外径，座体的夹持深度需覆盖32毫米的总长度，保证两端金属帽与接触片的接触长度不小于3毫米，避免长期使用过程中因振动、热胀冷缩出现接触松脱。在PCB板上布置安装位时，需要预留至少35毫米的轴向长度空间，径向方向预留不小于8毫米的操作空间，方便运维时不用拆卸周边元件即可直接更换保险丝。

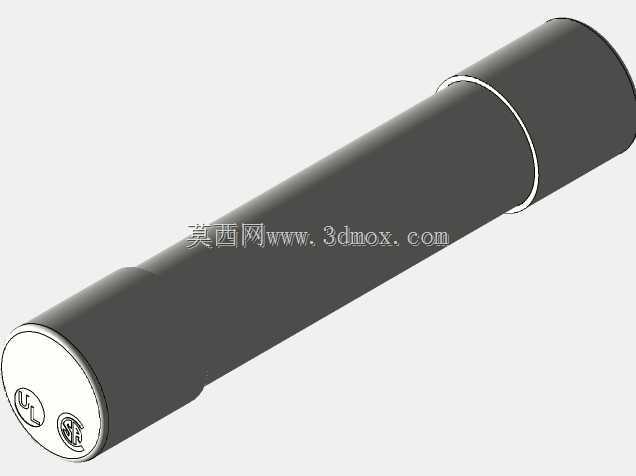

　　从功能特性层面来看，该类玻璃管保险丝分快断与慢断两种类型，快断型号适用于阻性负载回路，比如普通照明、线性电源供电场景，出现过流时能够快速熔断，灵敏切断回路；慢断型号则适配容性、感性负载场景，比如电机启动、电容充电的回路，能够耐受开机瞬间的短时冲击电流，不会出现误熔断，真正在故障过流时才触发保护。设计建模过程中，需要严格保证两端金属帽的同轴度，公差控制在0.1毫米以内，避免装入保险丝座时出现卡滞；玻璃管的壁厚控制在0.5毫米左右，兼顾机械强度与内部空间利用率；内部熔丝的螺旋状（部分大电流慢断型号采用螺旋结构延缓熔断特性）布置需要居中，避免贴到玻璃管内壁，防止熔断时局部高温导致玻璃管开裂。建模时还原的金属帽表面压痕、玻璃管的通透质感、内部熔丝的螺旋形态，都能够为结构设计人员做整机装配干涉检查、BOM表可视化展示、运维手册配图提供精准的三维参照，避免选型时出现尺寸错配，导致安装位预留不足、保险丝无法装入的问题。在实际设备装配环节，这类保险丝的安装位置通常会设计在设备供电入口附近，且搭配可徒手拆卸的保险丝座盖，无需拆开设备整机外壳即可完成更换，这也要求在整机结构设计时，提前匹配该保险丝的外形尺寸，预留足够的操作空间与安装位，保证后期维护的便捷性。
