斯堪尼亚三轴自卸货运卡车结构设计

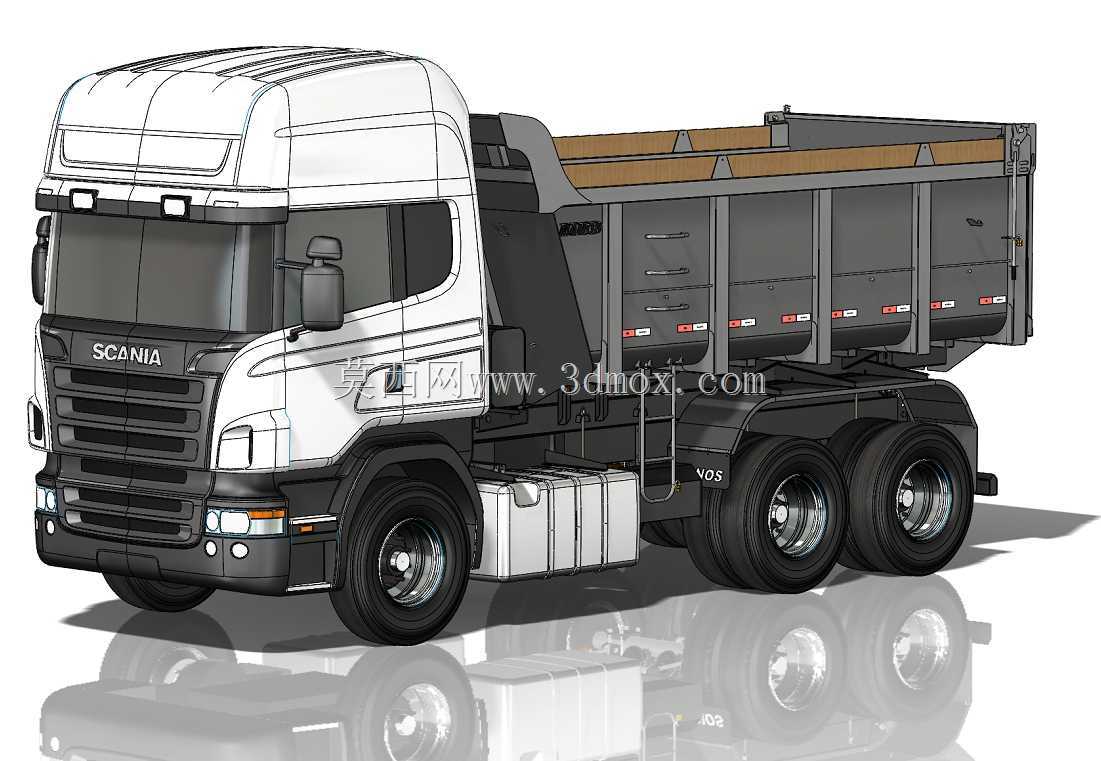

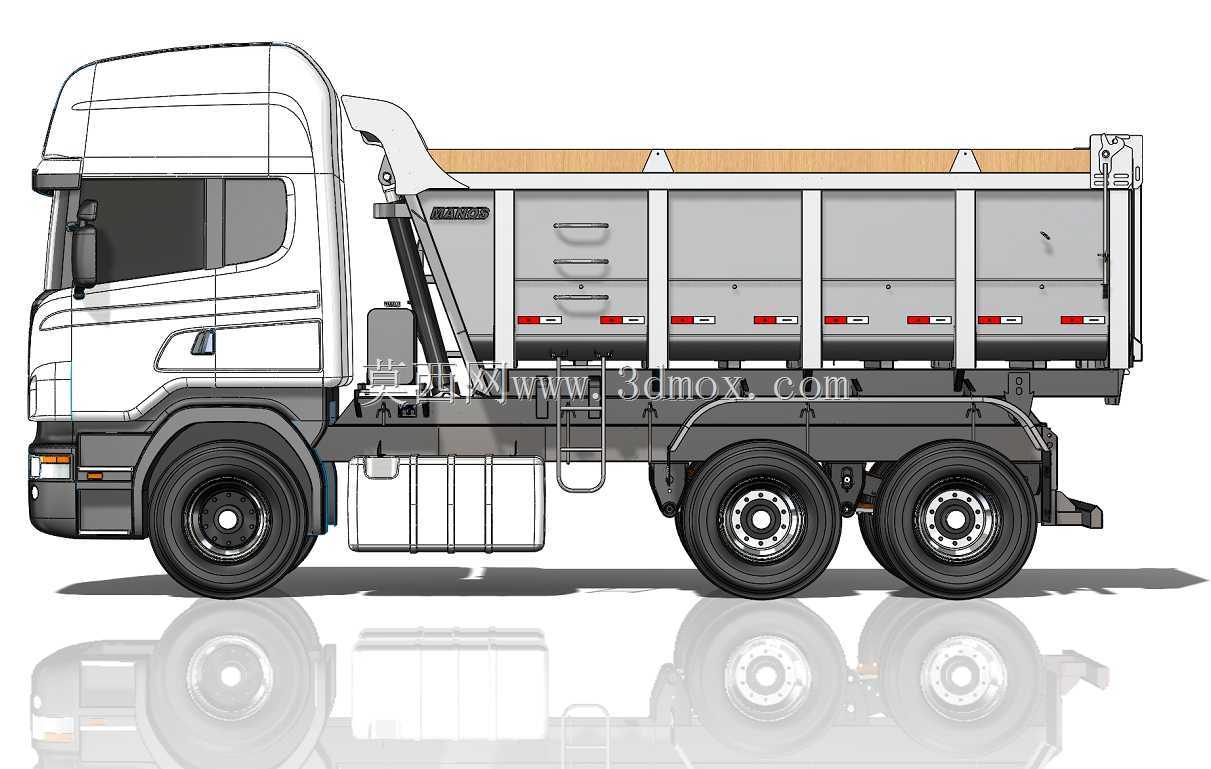

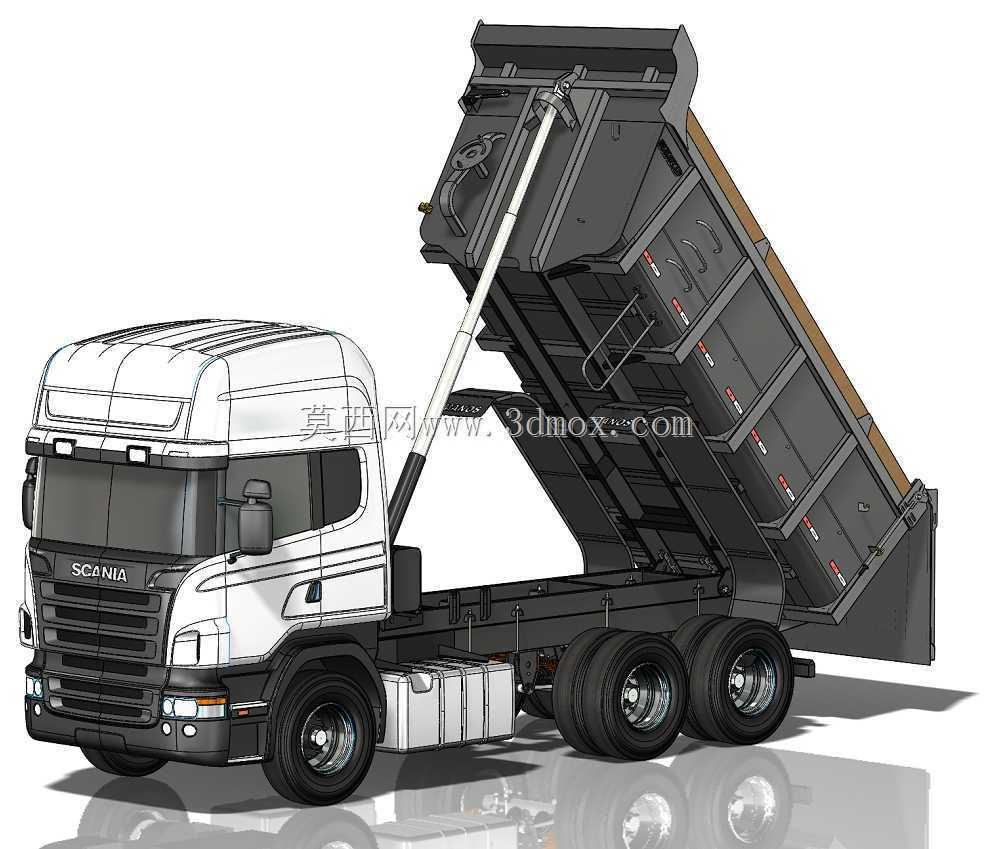

　　这款三轴自卸卡车的三维结构设计，首先围绕散装物料短途转运的核心场景展开，日常作业覆盖城建渣土清运、矿山散料接驳、基建砂石配送等高频工况，设计阶段优先考虑了非铺装路面行驶的抗扭需求与重载卸货的结构稳定性。从整车布局来看，采用长头高顶驾驶室搭配6×4驱动形式，前桥为转向承重桥，中后桥为双联驱动桥，这种布局能在保证转弯灵活性的同时，将重载工况下的轴荷均匀分配到各车桥，避免单桥载荷超出道路限值，适配多数矿区、工地的临时道路通行条件。

　　驾驶室部分的设计兼顾了长途驾驶的人机需求与碰撞安全冗余，高顶舱预留了足够的内部站立空间，前脸格栅采用大开口分层设计，既满足发动机散热的进风需求，也能在低速行驶时减少碎石对散热器的直接冲击；侧部后视镜采用分体式多曲面布局，覆盖了车辆侧方、后轮区域以及卸货时的货箱侧后方视野，减少作业时的视觉盲区，车门下方的两级蹬车踏板做了防滑镂空处理，适配工地泥泞环境下的上下车需求。

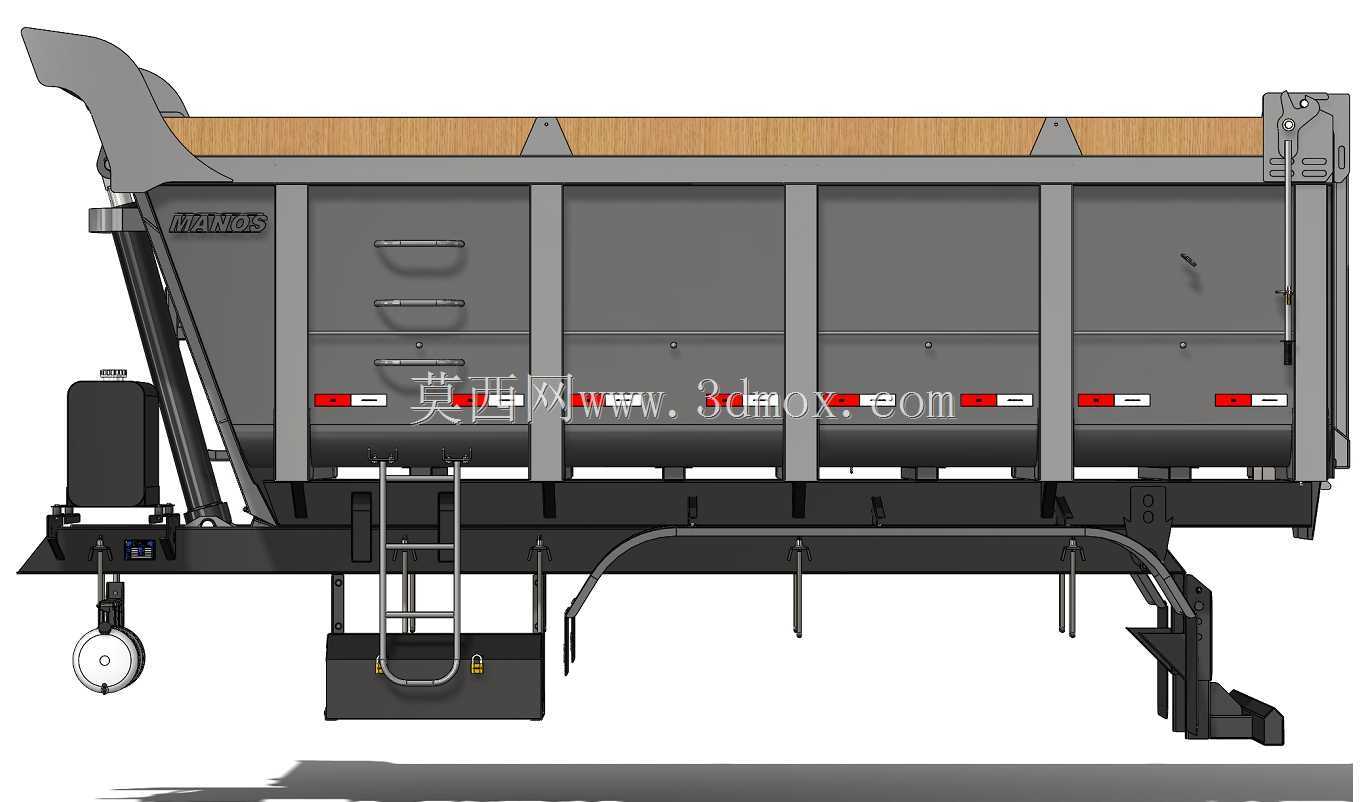

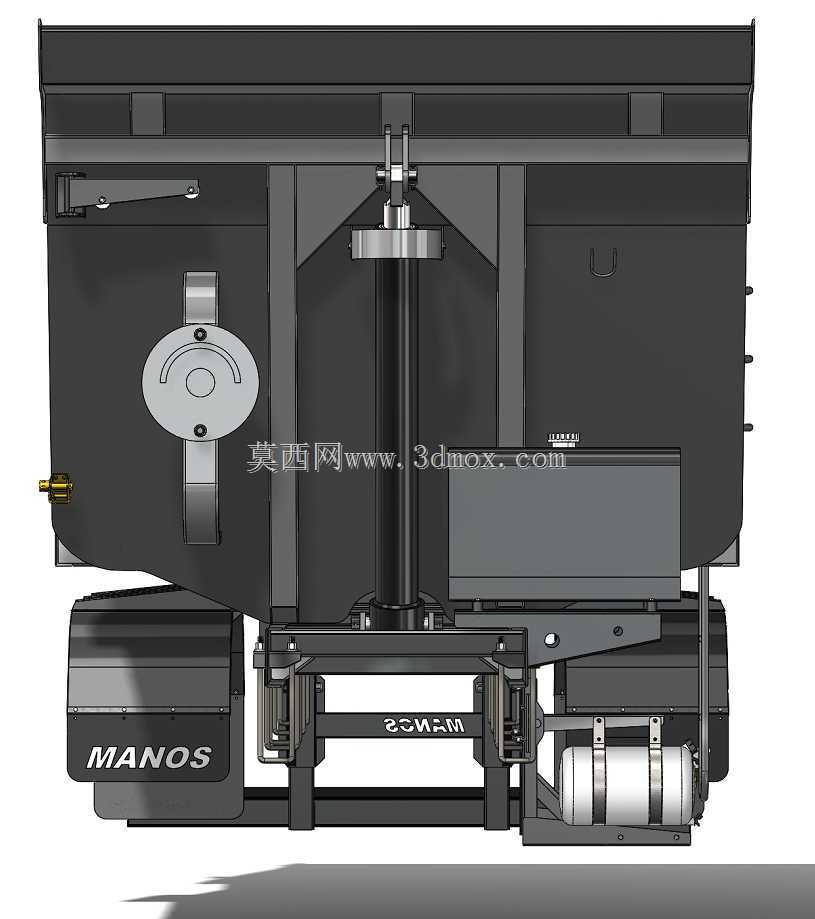

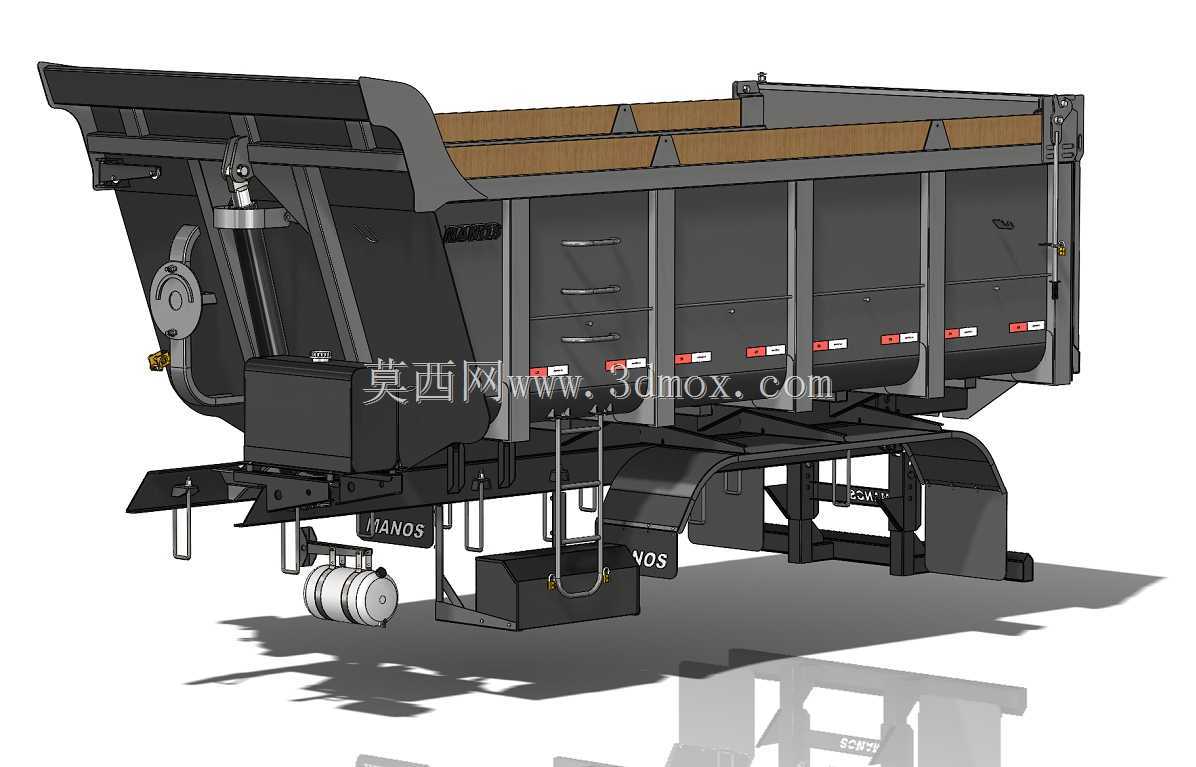

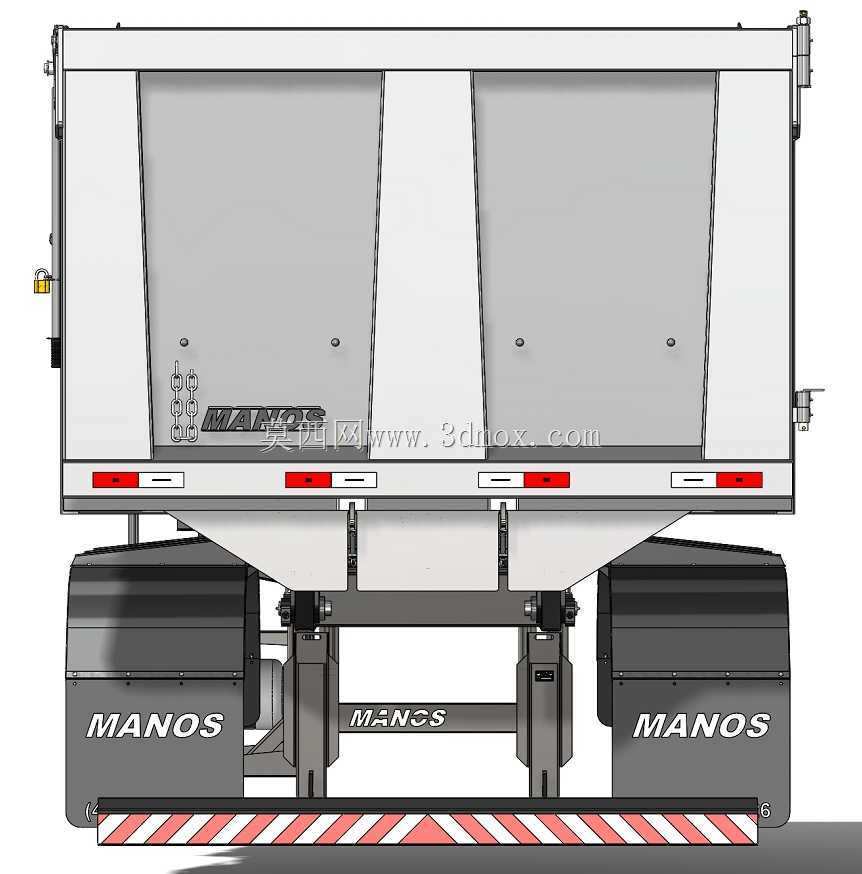

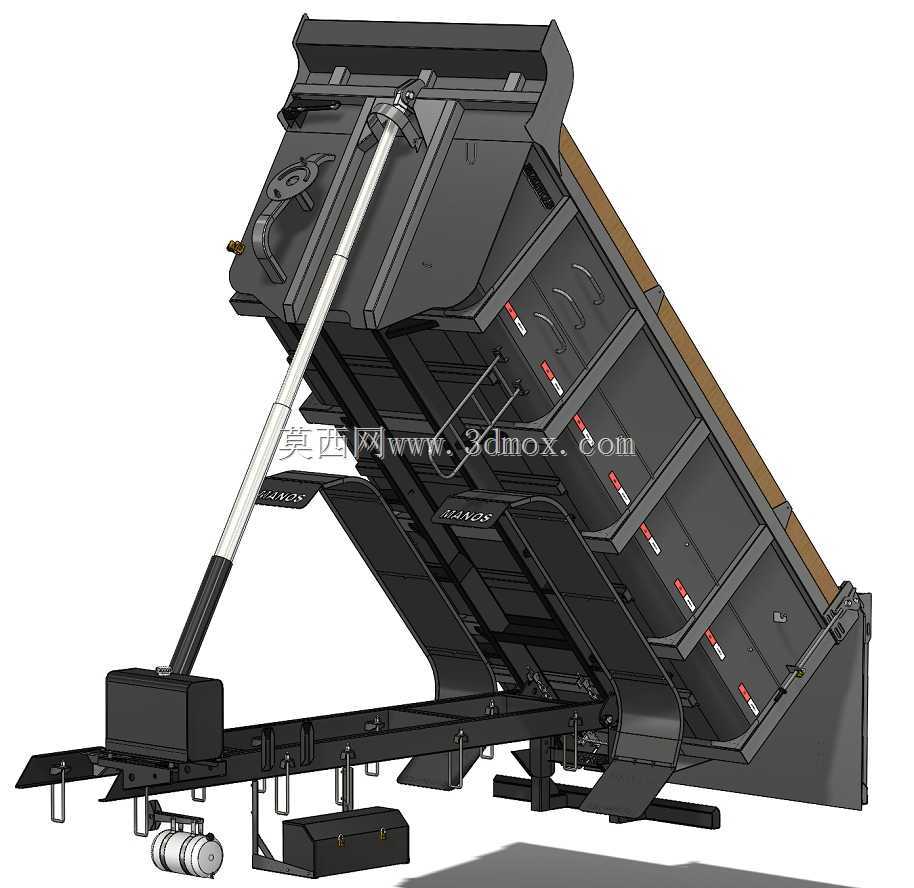

　　货箱部分采用U型截面耐磨钢结构设计，相比传统矩形货箱，U型结构在卸货时不易残留黏湿物料，举升支点设置在货箱前部靠近驾驶室的位置，举升时的重心偏移量控制在驱动桥承重范围内，避免卸货时发生翘头风险；货箱侧围做了横向加强筋布局，能承受散装砂石、矿石装载时的侧向冲击力，尾部铰接的尾门采用自动锁止结构，举升角度达到预设值时会自动解锁卸料，回落时靠重力自动锁止，无需额外人工操作。

　　底盘部分的设计重点考虑了重载工况的部件布置，车架采用双层纵梁铆接结构，纵梁截面高度根据载荷分布做了变截面设计，驾驶室下方的纵梁预留了发动机、变速箱的安装空间，中后桥区域的纵梁做了加厚处理，承载副车架与主车架之间设置了缓冲橡胶垫，减少颠簸路面对货箱的冲击；两侧的燃油箱、尿素箱、储气筒采用紧凑化布局，在保证容积满足续航需求的前提下，尽可能降低离地间隙，减少工地行驶时的剐蹭风险，电瓶箱布置在驾驶室后方的车架左侧，与右侧的排气系统形成重量平衡，避免单侧配重偏差影响行驶稳定性。

　　行走系统的匹配上，前后桥均采用重载型钢板弹簧悬架，前桥悬架带双向作用筒式减震器，能过滤铺装路面行驶的细碎震动，中后桥的平衡悬架能在非铺装路面时保证两侧车轮始终贴合地面，减少单轮悬空导致的动力损失；轮胎采用重载型块状花纹工程轮胎，胎面花纹深度适配泥泞、碎石路面的抓地需求，轮辋采用高强度钢制结构，承受重载冲击时不易发生变形。

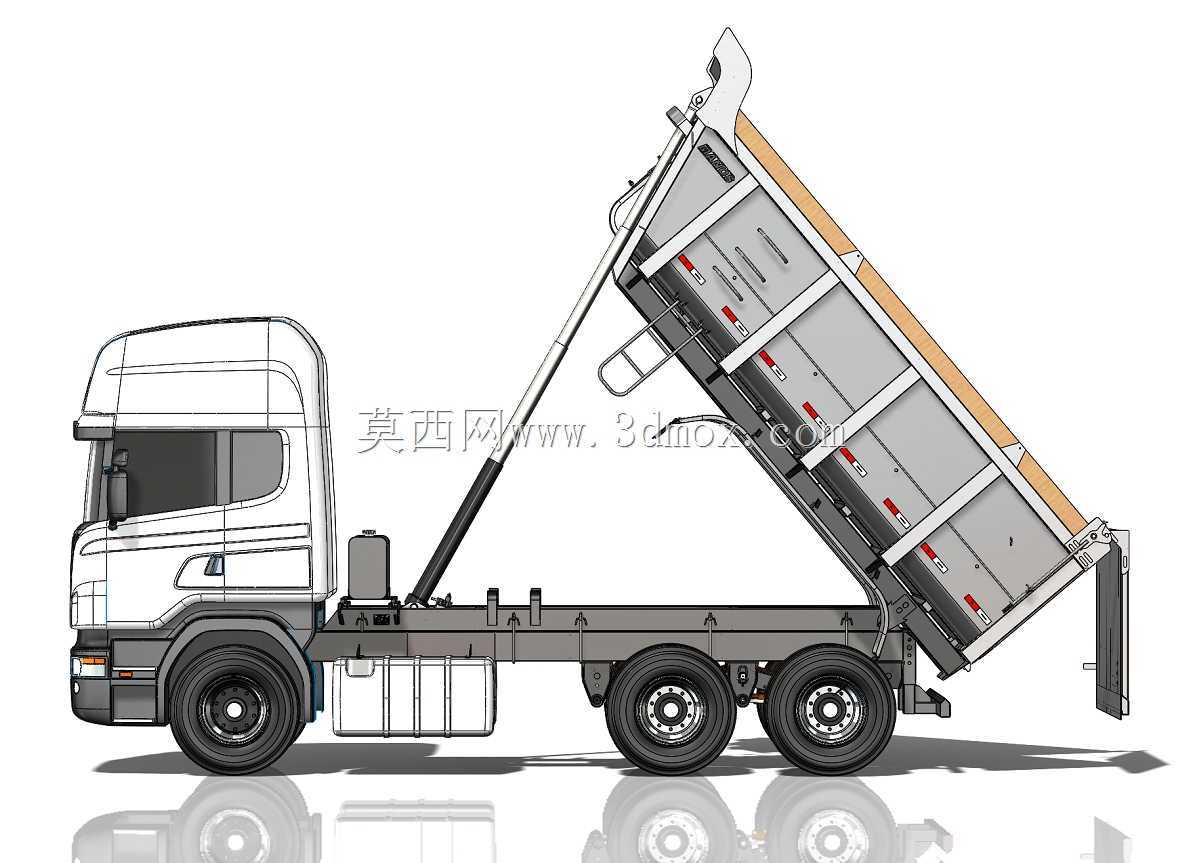

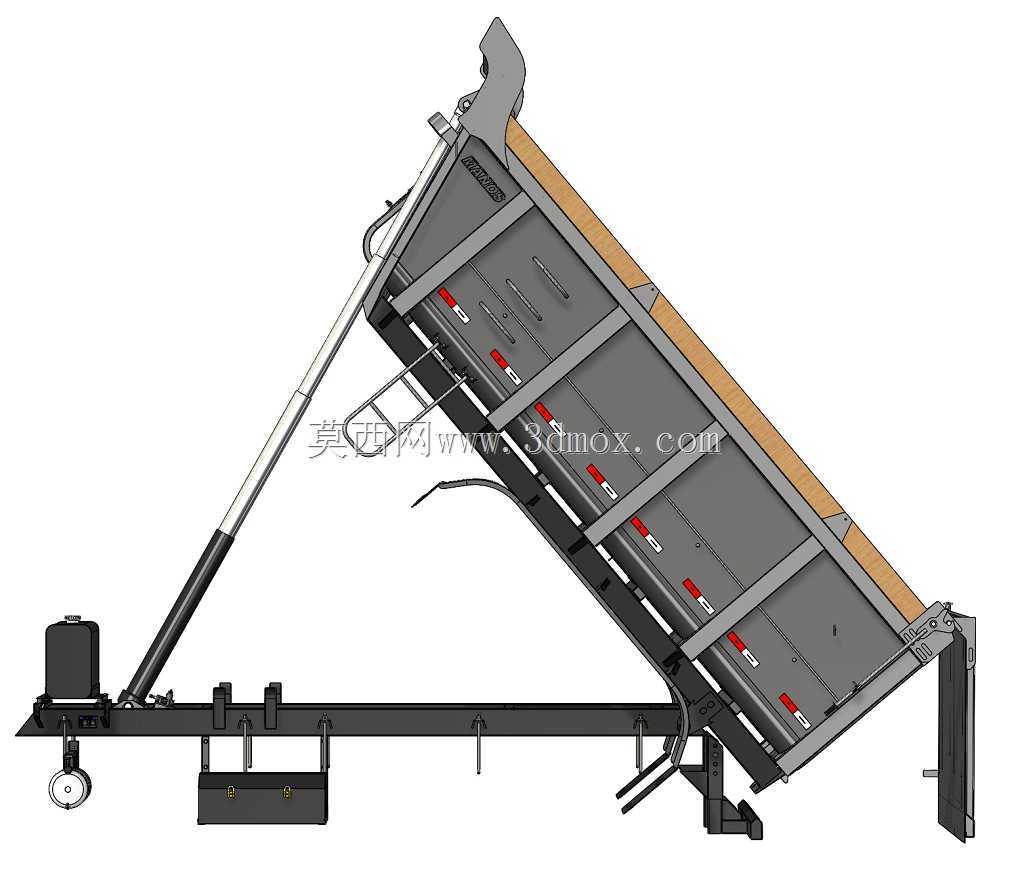

　　设计过程中对安装边界做了充分校核，驾驶室翻转角度预留了足够的发动机维修空间，举升油缸的安装位置避开了底盘传动系统的运动干涉，转向系统的拉杆布局在最大转角时不会与钢板弹簧、车架发生剐蹭，所有管线的布置都预留了足够的弯曲余量，避免车架扭转时拉扯管线导致破损。货箱最大举升角度设定为48度，这个角度既能保证黏湿物料顺利滑落，也不会因为举升角度过大导致整车重心过高引发侧翻，举升过程中货箱尾部与后保险杠的间隙始终保持在安全范围内，不会发生碰撞干涉。

　　从功能特性来看，这款车型的设计兼顾了公路行驶的速度需求与工地作业的通过性，整车接近角、离去角以及最小离地间隙都做了针对性优化，能适应坡度较大的临时坡道，驾驶室的密封设计做了多层防护，减少工地扬尘进入车内，空调系统的进风口设置了多级过滤装置，适配多尘作业环境。传动系统的匹配上，发动机扭矩输出特性偏向低速大扭矩，适配重载起步与爬坡需求，变速箱档位设置兼顾了低速作业的扭矩输出与公路行驶的燃油经济性，差速锁配置能在单轮打滑时锁定动力，提升恶劣路况的脱困能力。
