低平板双轴爬梯式工程运输半挂车结构

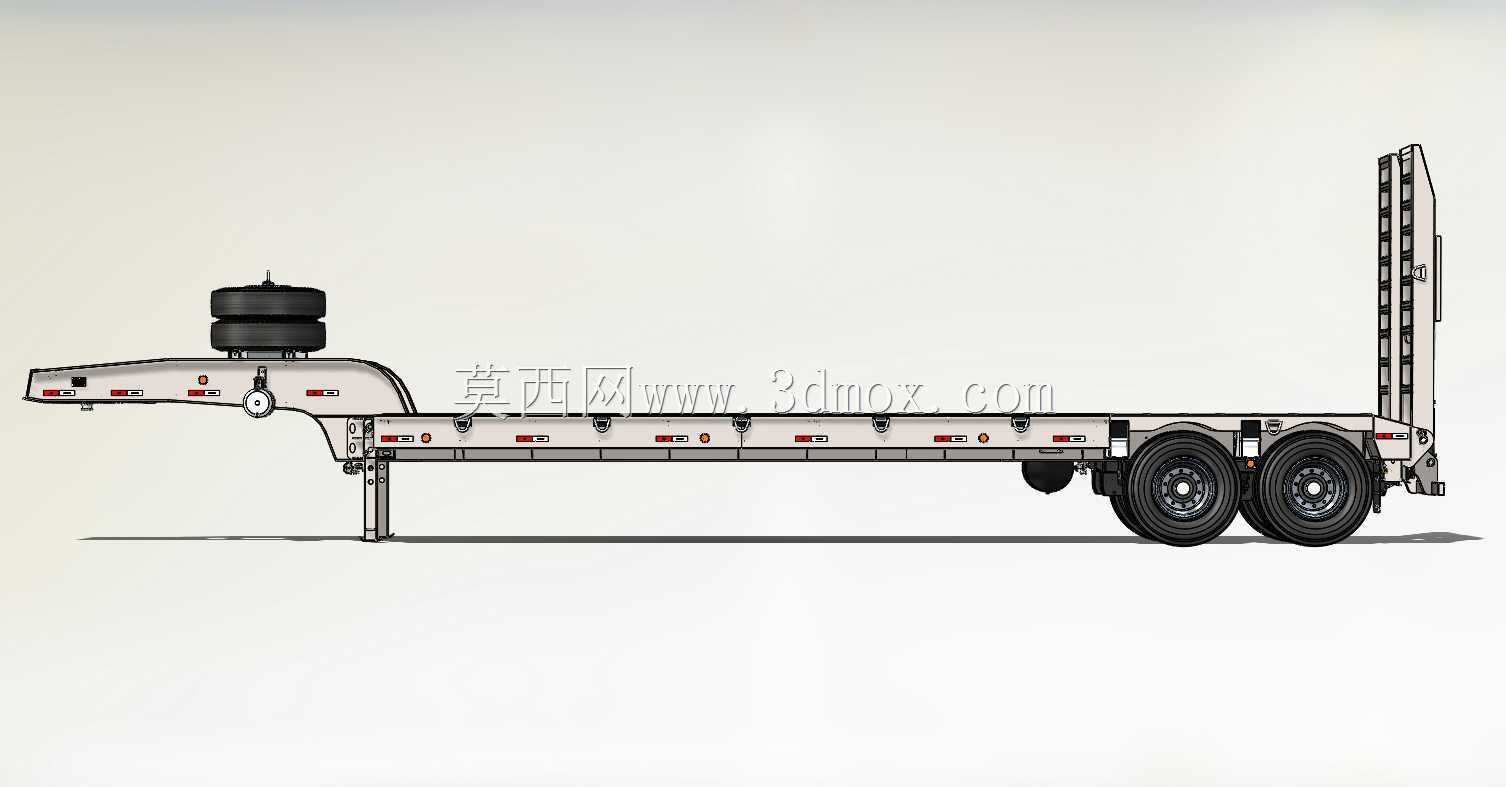

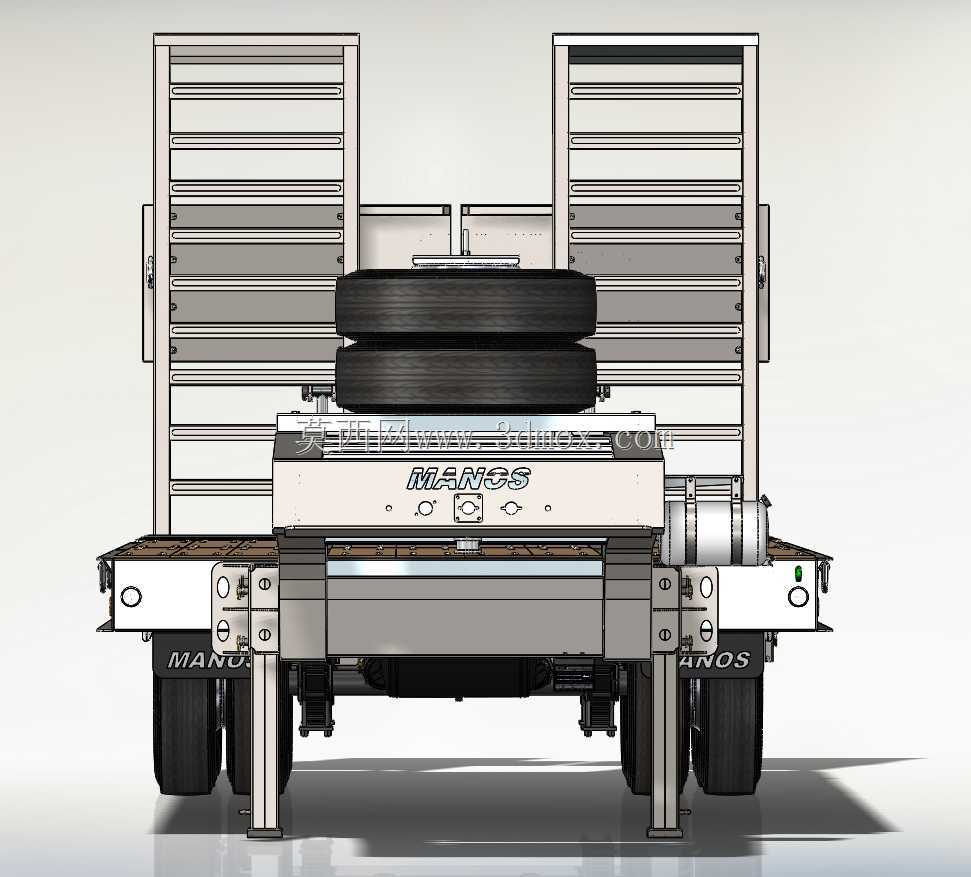

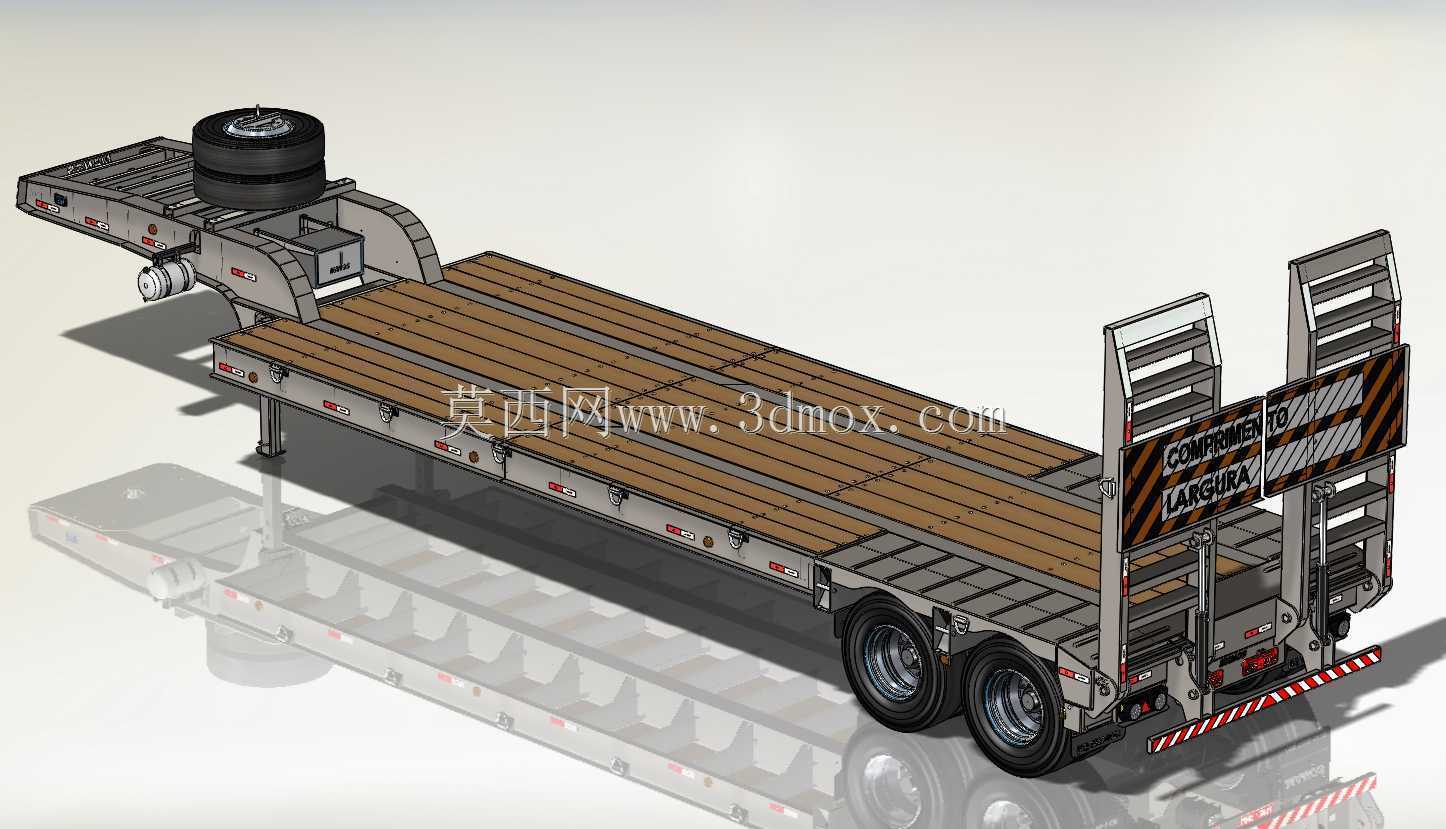

　　这类低平板带爬梯的双轴半挂车，主要面向工程转运、农牧设备转场这类重载短途运输场景，日常作业里常用来拉履带式收割机、小型挖掘机、工程机具这类轮式或履带式重型设备，相比普通栏板挂车，它的货台高度更低，重载行驶时重心更稳，高速转场或者走非铺装的田间、工地便道时侧倾风险更小。从结构设计上看，整车采用凹梁式承载框架，前段鹅颈位置预留了牵引销连接区域，同时在鹅颈上方布置了备胎安装位，把备用轮胎放在这个位置既不会占用货台的有效装载面积，也能在行驶过程中减少备胎被路面飞溅物磕碰的概率，鹅颈下方设置了可收放的支腿，在挂车和牵引车脱离的时候，支腿落地可以支撑前段重量，避免挂车前倾栽头。货台主体采用纵梁通长布置的承载结构，台面铺设防滑的花纹承载板，

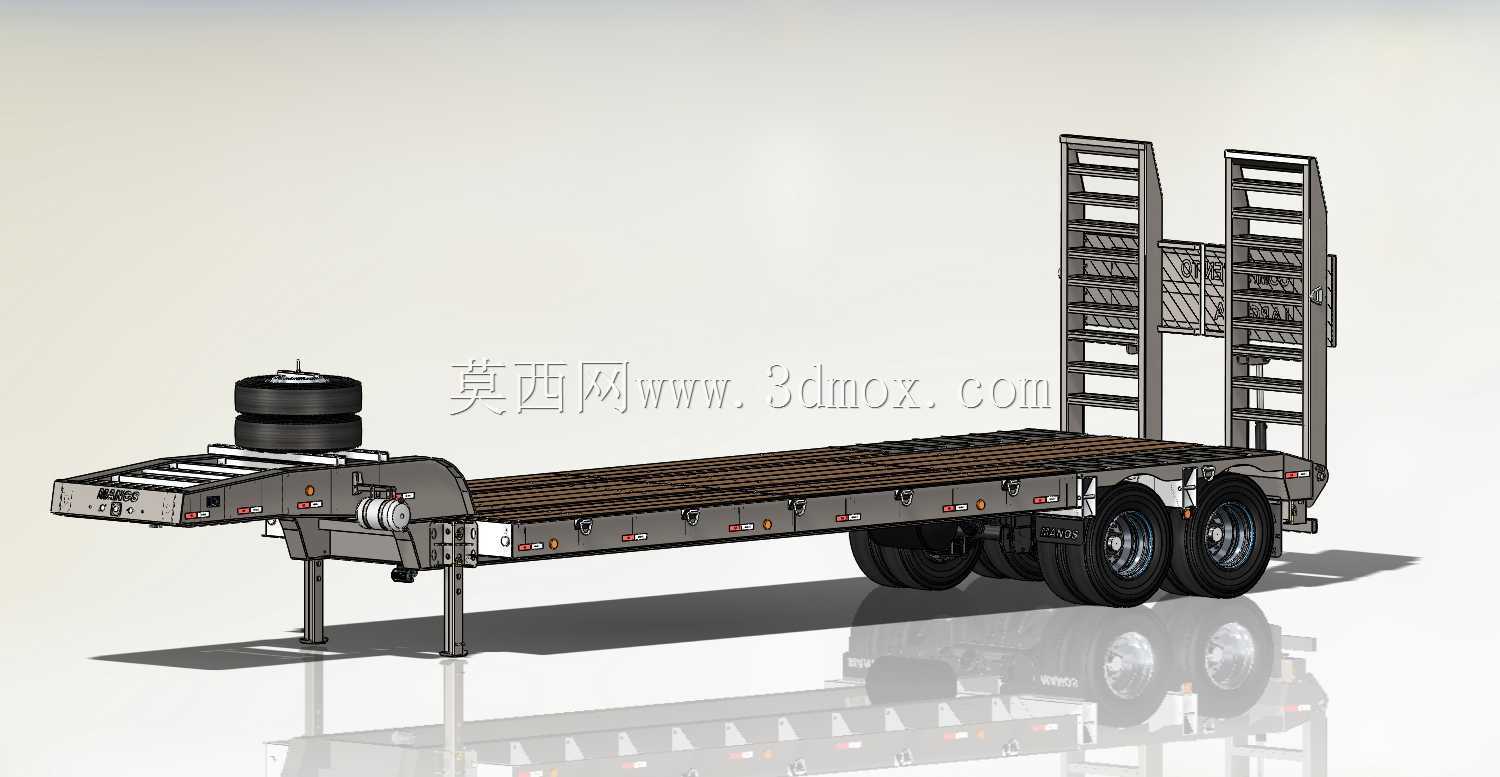

　　边缘每隔固定间距设置了系留环，用来固定装载的设备，防止运输过程中设备移位；货台尾部的双爬梯采用可翻转收放结构，爬梯表面做了防滑格栅设计，履带设备或者轮式设备可以直接通过爬梯开上货台，不需要额外借助吊装设备，在没有起重条件的田间、野外工地也能独立完成装卸作业，爬梯收起后通过锁止机构固定在车尾，不会在行驶过程中晃动脱落。行走机构采用双轴双排轮布局，每侧配置双轮胎，单轮的承载载荷经过匹配计算，能够满足额定载重下的路面承压要求，悬架采用重载型钢板弹簧结构，能够缓冲非铺装路面的颠簸冲击，减少车架承受的交变载荷，避免长期重载下出现车架疲劳开裂的问题。制动系统采用气刹管路布局，和牵引车的气路接口做了标准化快接设计，

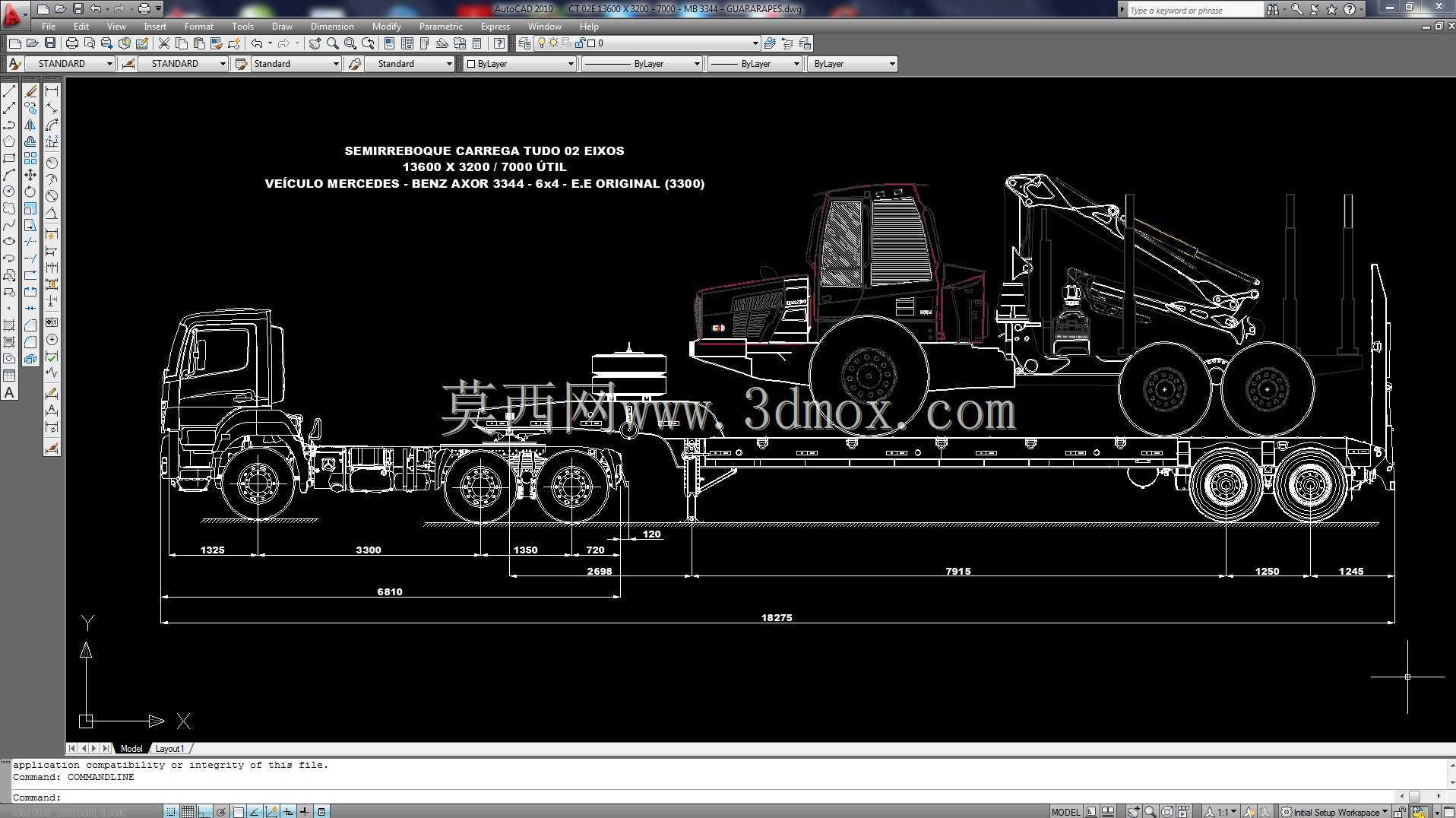

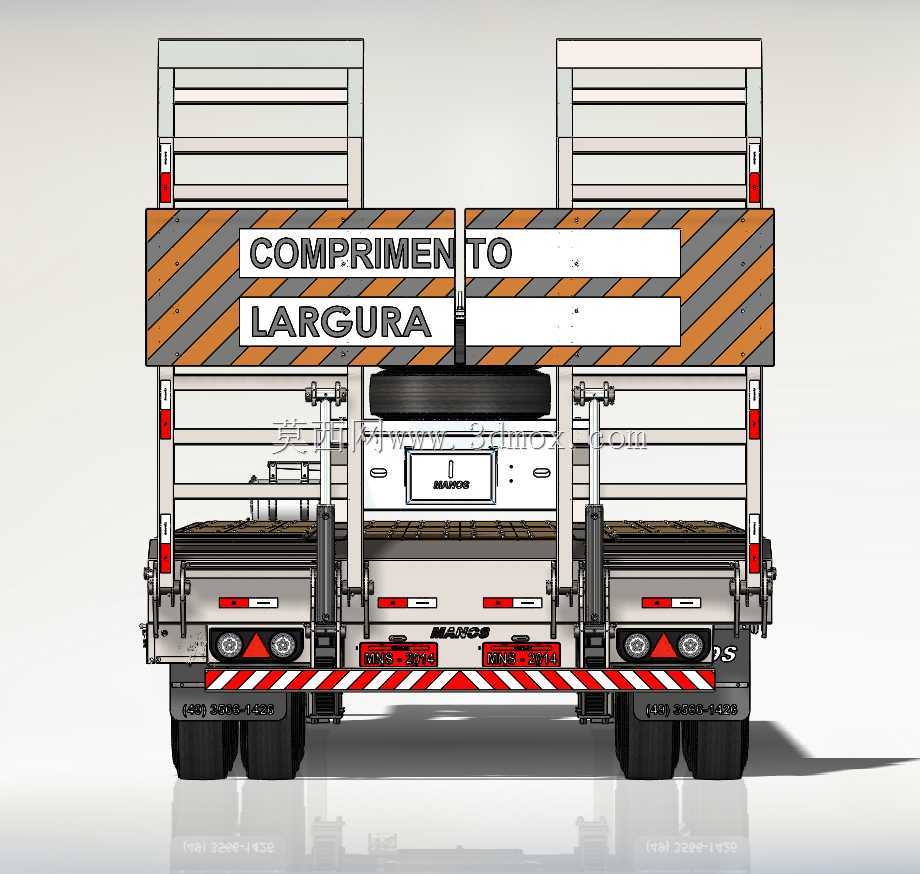

　　连接后可以和牵引车制动系统同步动作，同时在轮端设置了驻车制动机构，停驻时可以锁止车轮，避免坡道溜车。电气系统方面，车尾布置了标准的尾灯、转向灯、反光标识，满足道路行驶的法规要求，侧方也设置了侧反光标识，夜间行驶时可以提醒侧方车辆注意挂车轮廓。设计过程中需要重点校核几个安装边界：首先是牵引销的安装高度，要和常用牵引车的牵引座高度匹配，保证连接后鹅颈区域不会和牵引车后端发生运动干涉，转向时预留足够的转角空间；其次是爬梯放下后的接地角度，角度不能过大，否则履带设备上下时会出现托底，尤其是底盘较低的小型工程机械，爬梯接地角控制在合理区间才能保证设备平稳上下；然后是货台的有效承载宽度，要覆盖常见工程设备、农牧机械的轮距/履带宽度，

　　同时不能超出道路法规要求的外廓尺寸限制；支腿的伸出行程要满足不同停放地面的高度差，保证挂车在不平整地面停放时也能保持水平，不会出现单侧受力过大的情况。另外在车架的应力校核上，要重点关注鹅颈和货台连接的变截面位置、爬梯铰接点位置、车轴悬架安装位置这几个应力集中区域，通过加厚腹板、增加加强筋的方式提升局部强度，避免长期重载下出现结构变形。日常使用中，这类挂车的爬梯铰接轴、支腿丝杆、牵引销这些活动部位需要定期加注润滑脂，减少磨损，轮胎气压要保持在额定范围内，避免重载下爆胎，气路接头要定期检查密封性，防止制动失效。和普通平板挂车相比，带爬梯的低平板结构不需要额外配备装卸机具，单人就能完成设备的装卸作业，尤其适合跨区域作业的机收团队、小型工程施工队使用，转场时可以直接把作业设备开上挂车固定，到达作业点后直接开下就能投入作业，大幅减少了装卸等待的时间和吊装成本。
