食品工业用卧式物料分选清理设备结构

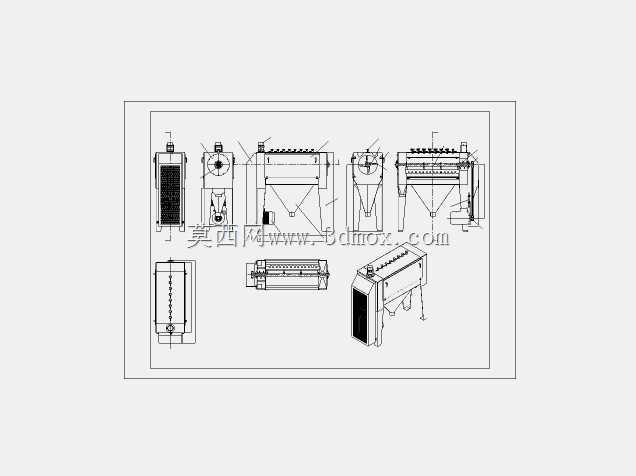

　　在食品加工生产线的前处理工段，这类卧式结构的物料清理分选设备是衔接原料来料与后续加工工序的核心配套单元，主要针对谷物、杂粮、干果类散状原料完成除杂、分级、表层浮尘清理作业，适配中小型食品加工车间的连续化生产节拍，可直接对接上游原料输送料斗与下游清洗、破碎或分选工序的进料端，无需额外搭建复杂的转接平台。从结构设计逻辑来看，设备整体采用方管焊接机架作为承载主体，四条支腿做了外扩式角度处理，底部预留120mm的调节脚安装空间，可适配车间地面±15mm的平整度误差，安装时无需额外浇筑预埋基础，直接通过膨胀螺栓固定即可满足运行时的稳定性要求，整机横向宽度控制在1200mm区间，纵向深度850mm，整体高度1650mm，

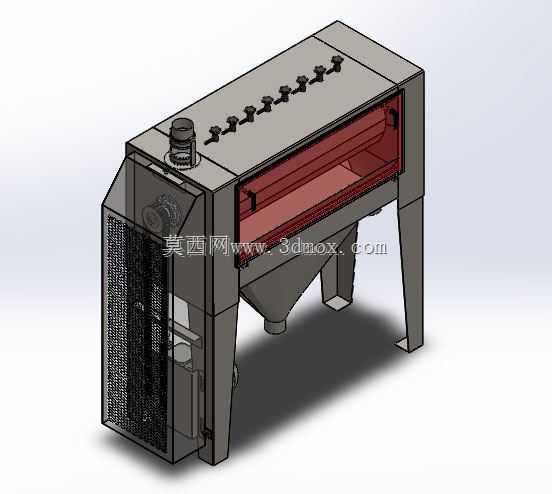

　　侧面预留的检修门开合半径为600mm，安装时需在设备操作侧预留不小于800mm的通行检修空间，顶部的调节旋钮沿设备长度方向等距排布，共设置8组调节点位，对应内部不同区间的筛网间隙与风量参数，可根据待处理物料的粒径、含杂率快速调整作业参数，无需拆解设备外壳即可完成常规参数调校。设备正面设置半开式透明观察窗，采用钢化玻璃与密封胶条嵌装结构，作业过程中可直接观察内部物料的流动状态与筛面物料分布情况，及时发现堵料、筛网破损等异常问题，观察窗采用快拆式压条固定，更换内部易损件时无需动用大型工具，单人即可在10分钟内完成观察窗拆卸与复位。设备左侧设置的网状通风结构连接内部风选腔体，配套的除尘风道直接对接车间集中除尘系统，

　　可将清理过程中产生的浮尘、轻杂直接抽吸至除尘管网，避免作业区域粉尘外溢，满足食品生产车间的卫生与职业健康要求；下部的锥斗结构为杂质收集出料端，锥角设计为55度，可保证沉降的重杂、灰尘依靠自重顺利滑落至出料口，不会在锥壁产生积料挂壁问题，锥斗底部出料口直径为150mm，可配套通用型闭风器或杂质收集桶，适配不同车间的废料收集方式。顶部侧边设置的圆形接口为进料口，直径200mm，可直接对接螺旋输送机或重力溜管的出料端，进料口内部设置缓冲导料板，避免来料直接冲击内部筛面造成筛网过早磨损，同时可保证物料沿筛面宽度方向均匀布料，避免局部料层过厚影响分选清理效果。设备内部的筛体采用模块化快装结构，不同孔径的筛网可根据处理物料的规格快速更换，

　　筛体两侧采用滑动导轨支撑，抽出时无需完全拆解设备上部结构，日常维护更换筛网的作业时长可控制在30分钟以内，大幅降低生产线停机维护的时间成本。从运行逻辑来看，设备通过风选与筛选结合的复合清理方式，利用顶部调节旋钮控制的风道风量将原料中的轻杂、瘪料、浮尘吹送至尾部沉降区，通过筛面的往复振动将粒径大于成品的大杂、小于成品的细杂筛分排出，合格物料从设备端部的出料口进入下一工序，整套作业流程连续无间断，处理量可适配每小时2-3吨的散状食品原料处理需求，针对不同含杂率的原料可通过调整风量大小、筛网孔径、筛面倾角三个维度的参数匹配最佳清理效果，无需对设备主体结构做改造。在三维建模过程中，这类设备的结构拆解需要重点关注机架焊接处的应力避让设计，观察窗密封槽的公差配合，以及锥斗部分的钣金展开精度，避免实际生产加工时出现密封不严、积料、部件干涉等问题，同时要预留标准件的安装空间，所有连接螺栓、合页、调节旋钮均采用食品机械通用标准件，降低设备后期的运维配件采购成本。
