直形夹紧式应变释放连接接头结构

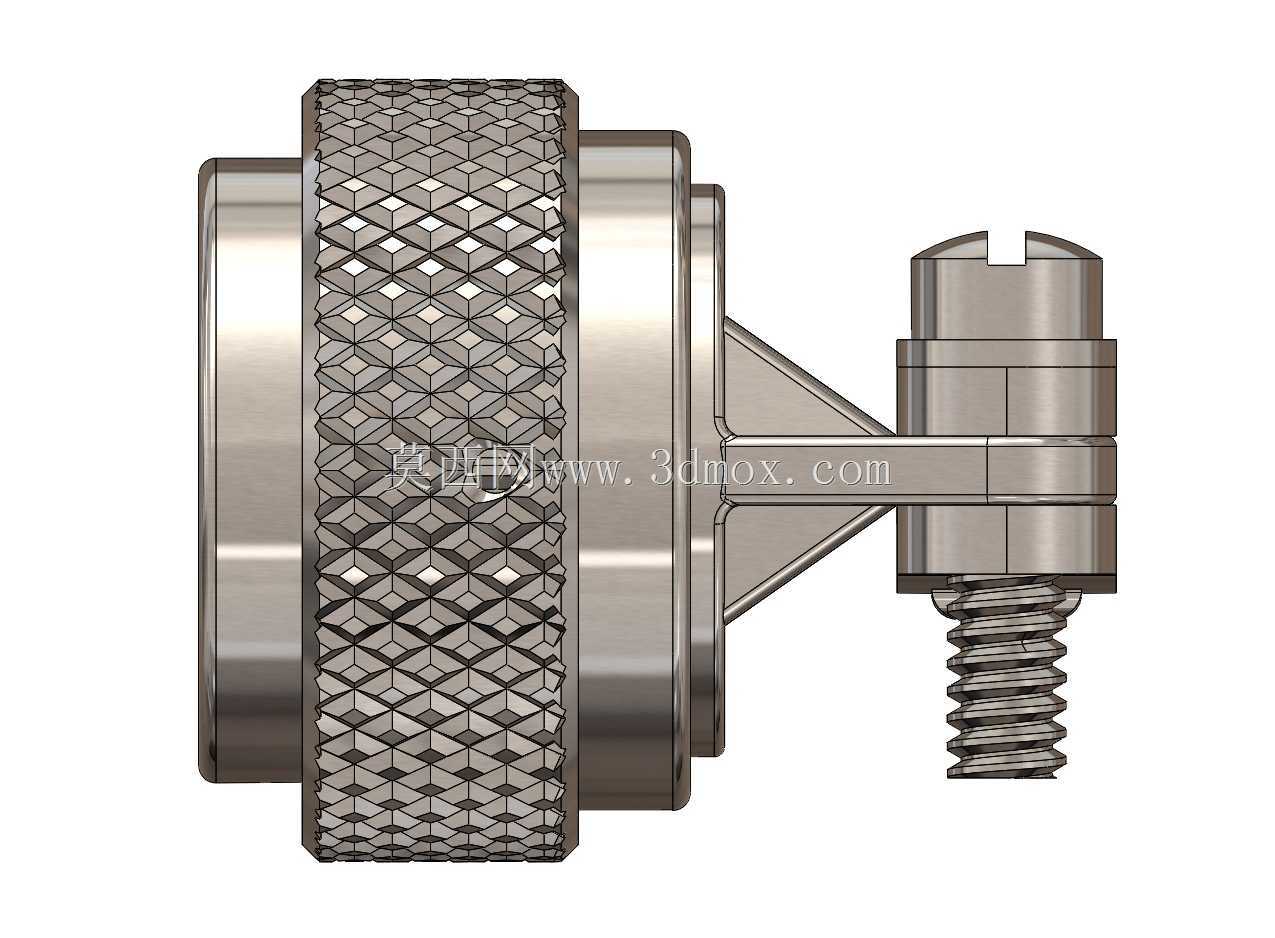

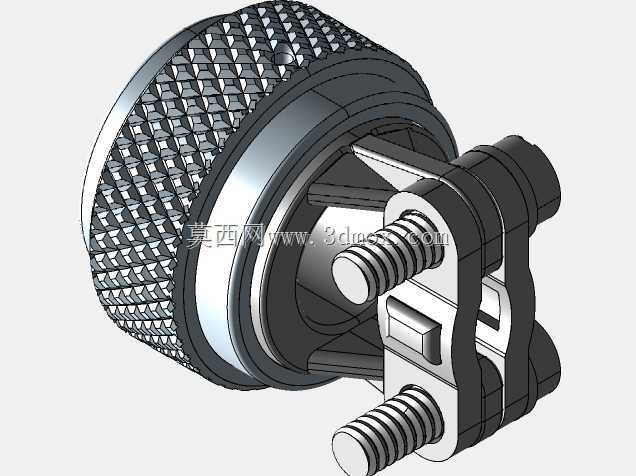

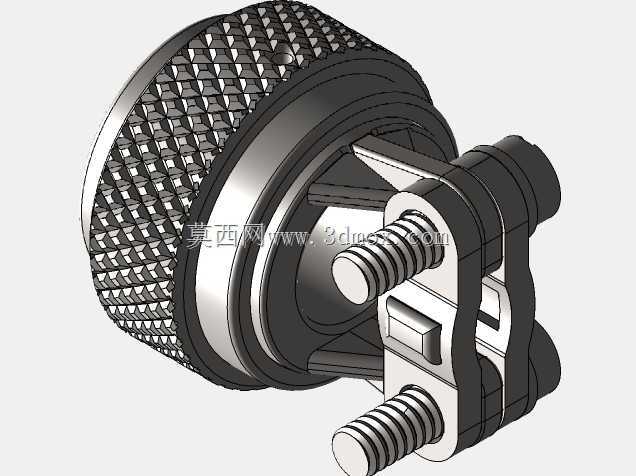

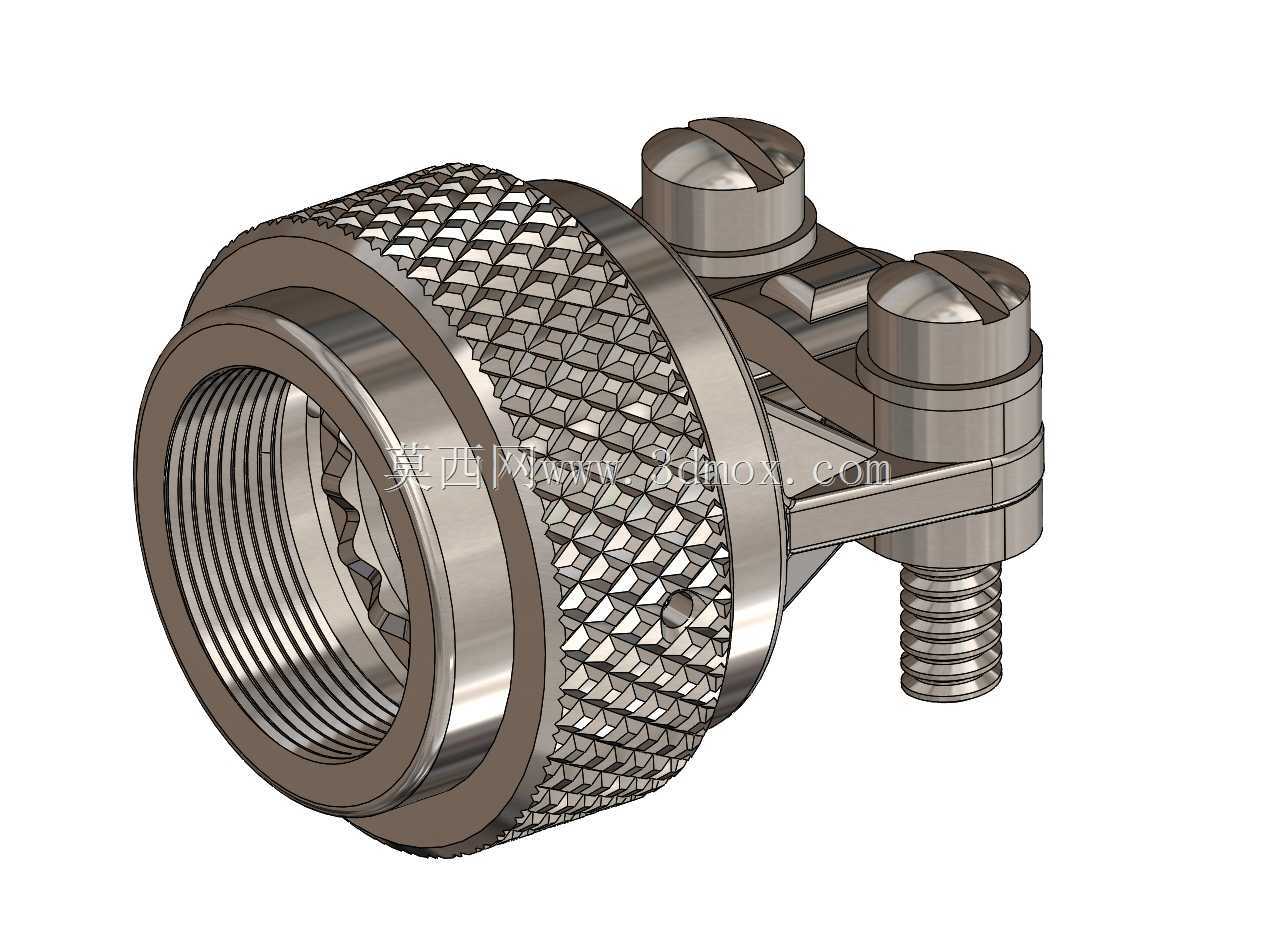

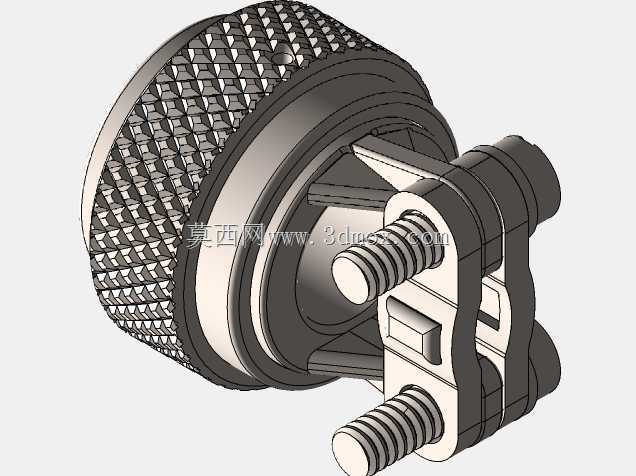

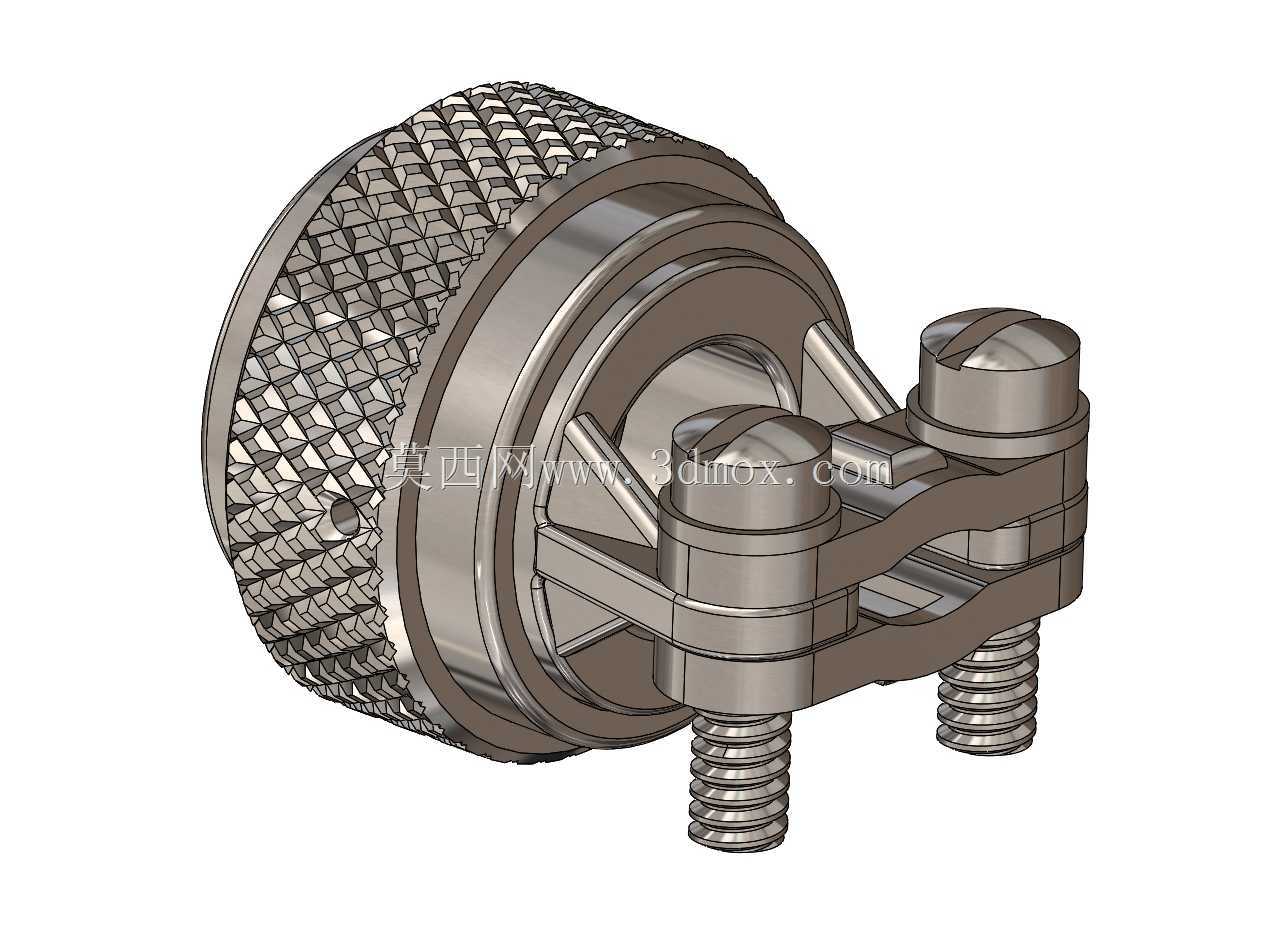

　　这类应变释放接头常应用在航空机载设备、工业测控机柜、户外通讯基站的线缆引入端，核心作用是承接线缆与设备接口的连接过渡，避免线缆根部因反复弯折、拉扯、振动出现线芯断裂、屏蔽层破损的问题，在机载航插配套、重型设备电控布线场景中是不可缺少的配套连接件。从结构设计来看，主体采用内螺纹接口端与设备端的外螺纹接口匹配，滚花外圈的设计完全是从实际装配需求出发，徒手拧接时可以提供足够的握持摩擦力，不需要额外借助扳手就能完成预紧，在狭小布线空间里操作优势明显，滚花纹理的齿形角度、深度都经过适配，既不会因为齿过尖划伤操作人员手部，也能保证戴薄劳保手套操作时不打滑。夹紧结构采用双螺钉压合的夹片设计，和传统的单螺钉卡箍结构相比，

　　两个对称布置的开槽盘头螺钉可以让夹片对线缆外皮的压紧力分布更均匀，不会出现单侧压接过重导致线缆外皮变形、压接过松无法固定的问题，夹片的内圆弧面和线缆外径适配，压合后可以形成整圈的贴合抱紧，不仅能承受轴向的拉扯力，还能限制线缆根部的弯折角度，让线缆从接头出口位置开始形成平缓的弯曲过渡，把弯折应力分散在更长的线缆段上，避免应力集中在接口根部的单点位置。接头尾部的外螺纹段是配套防松垫圈、锁紧螺母使用的，当接头穿过设备面板安装时，可以通过尾部螺母完成面板侧的固定，适配不同厚度的安装面板，安装边界上，主体的最大外径由滚花段尺寸决定，设计时需要预留足够的手指操作空间，相邻两个接头的安装中心距要大于滚花段最大外径，避免装配时互相干涉；

　　内螺纹的规格和配套接口的螺纹公差严格匹配，保证拧接后配合间隙在合理范围，既不会因为过紧导致螺纹咬死，也不会因为过松出现连接松动、密封失效的问题。从功能实现逻辑上，这类应变释放结构和普通的电缆固定头不同，它不需要额外的密封胶圈实现IP防护，核心功能聚焦在应力消除上，针对的是设备运行过程中存在持续振动、线缆需要随活动部件小幅摆动的场景，比如工业机器人末端执行器的线缆连接、机载设备舱内的布线固定，这类场景中线缆会随设备运行产生持续的小幅位移，如果没有应变释放结构，线缆和硬接口连接的位置会反复承受弯折应力，通常数千次弯折后就会出现线芯断裂的故障，加装这类接头后，线缆的弯折支点从硬接口位置转移到夹片出口的柔性段，应力被分散，

　　线缆的弯折寿命可以提升数倍。设计过程中，夹片的铰接位置间隙控制是关键，间隙过大会导致夹片压合时出现偏斜，无法整圈贴合线缆，间隙过小则会在螺钉拧动时出现卡滞，无法提供足够的压紧行程；滚花段和主体内螺纹的同轴度也有严格要求，装配后要保证接头和设备接口完全对中，不会出现偏斜导致的螺纹受力不均。实际选型时，需要根据设备端的接口螺纹规格、待固定线缆的外径两个核心参数匹配对应型号，夹片的压紧行程要覆盖线缆的外径公差范围，保证对不同批次外皮厚度存在小幅偏差的线缆都能可靠抱紧，同时压接力不能超过线缆外皮的承受极限，避免压坏内部的线芯绝缘层。
