直形应变消除夹紧式线缆连接接头

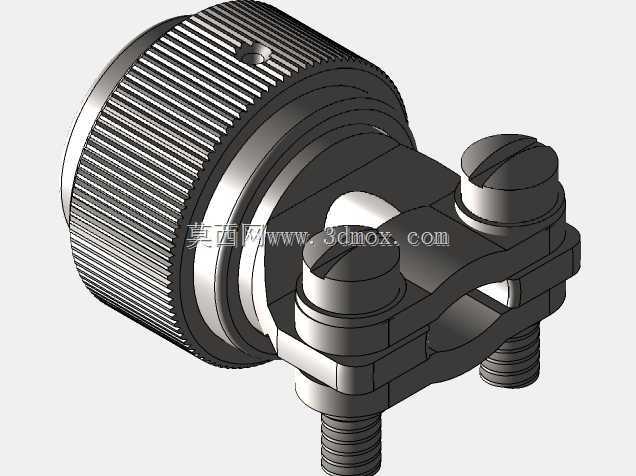

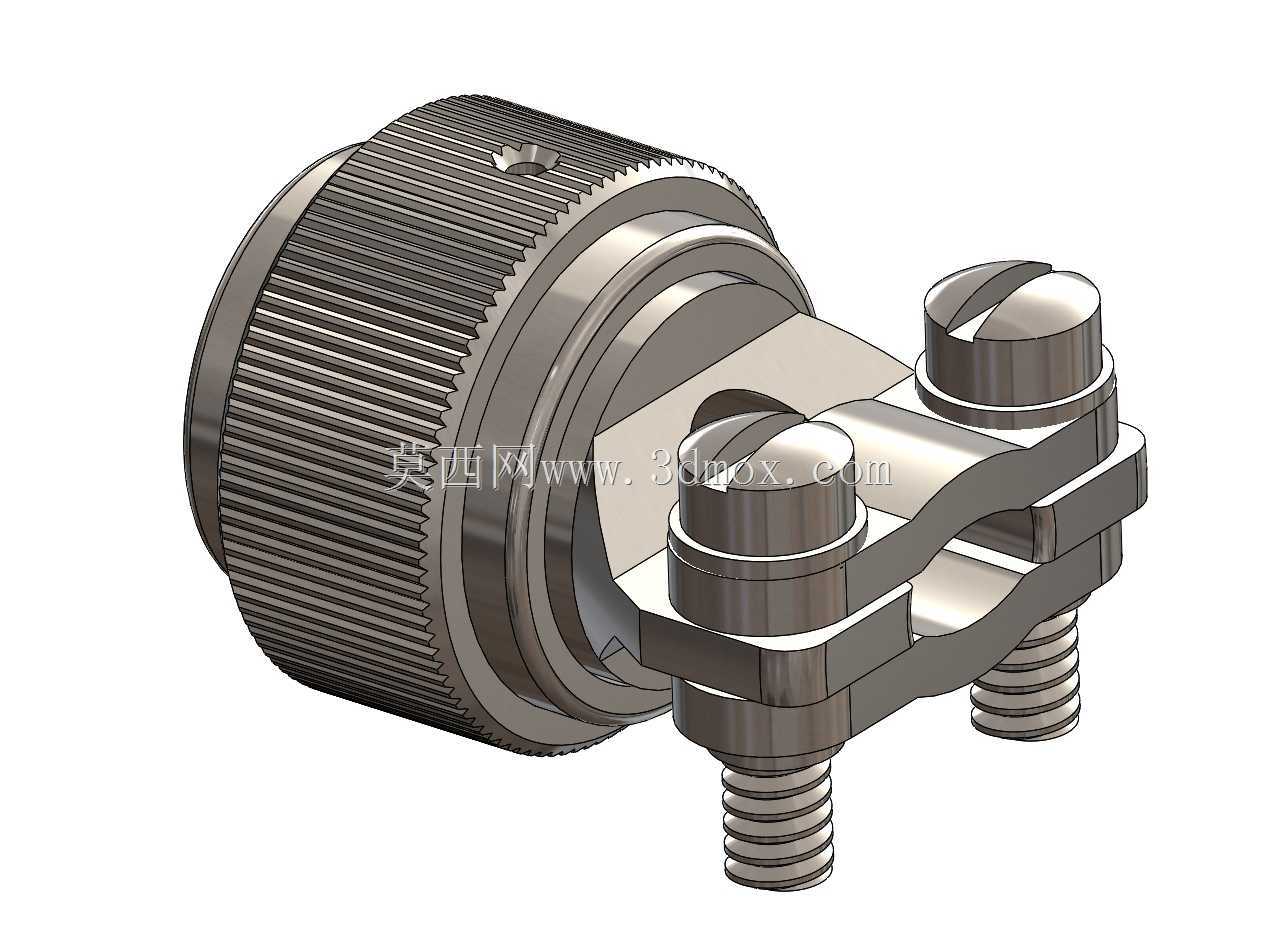

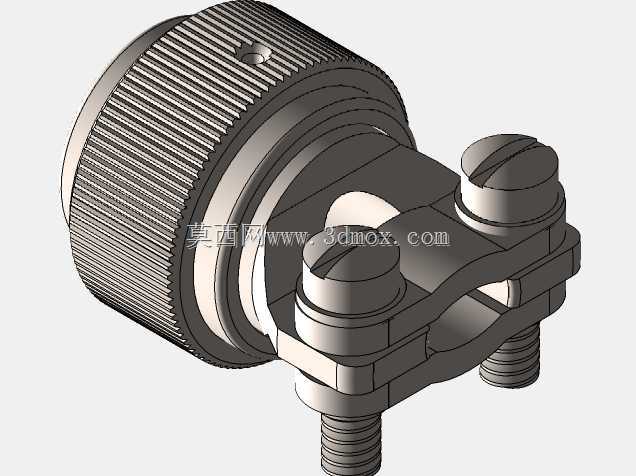

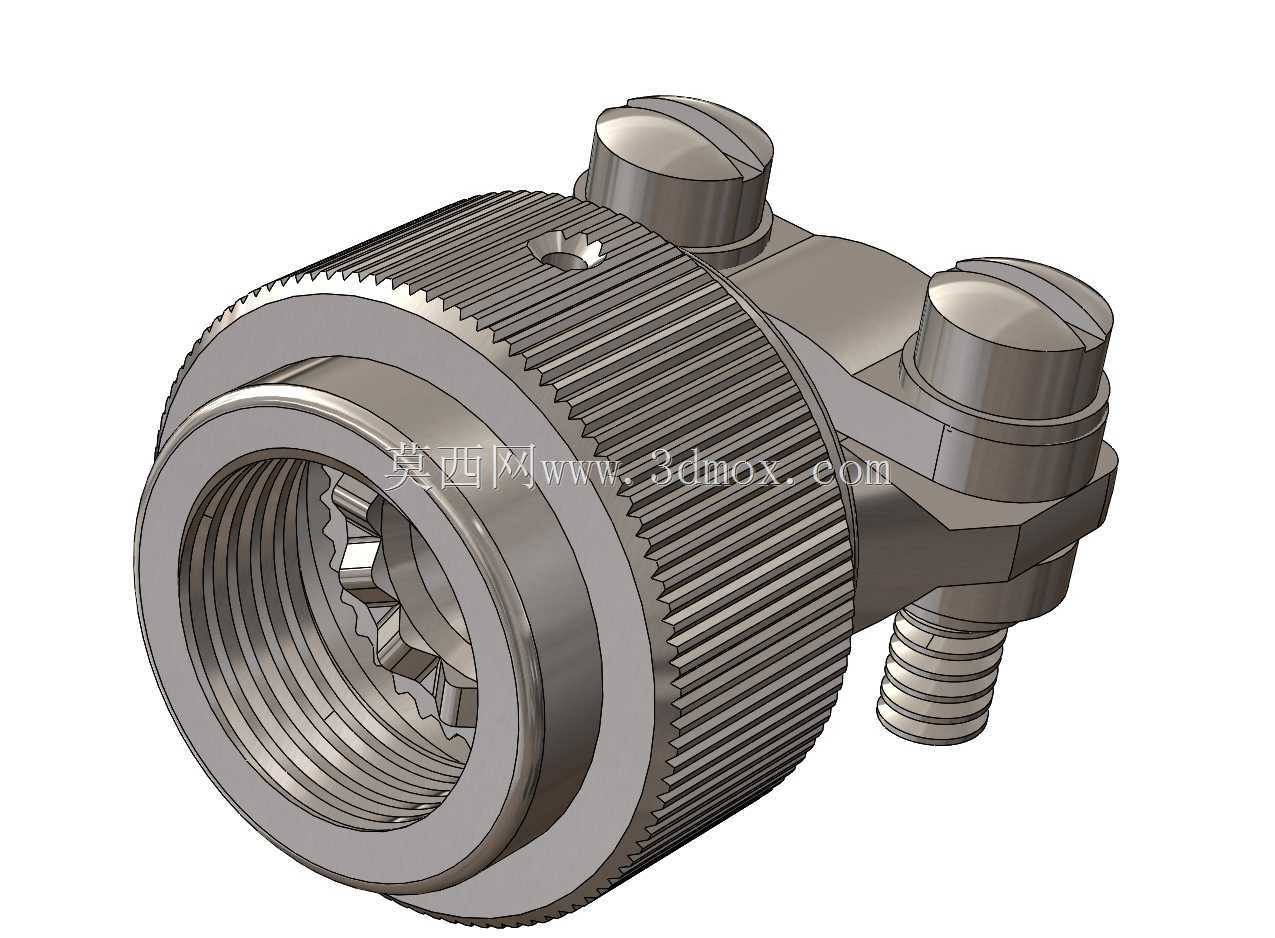

　　这款直形应变消除接头，是现场布线、设备端线缆固定场景里常用的连接部件，日常在工业控制柜进出线口、传感器线缆接驳、通讯设备射频端口配套的线缆固定环节都能见到它的身影，核心作用是承接端口与线缆的衔接，抵消线缆受拉扯、弯折时产生的应力，避免线缆芯线与端口接触位置出现断裂、松脱，保障信号或电力传输的稳定性。从结构设计来看，主体采用带滚花的旋钮式锁紧套，外圈的细密滚花完全是从现场操作便利性出发的设计，不管是戴薄劳保手套操作还是徒手拧紧，都能提供足够的摩擦力，不需要额外借助扳手就能完成锁紧，日常维护拆装效率很高。主体一侧的内螺纹接口是用来和设备端的外螺纹端口匹配的，螺纹的公差配合按照常规五金连接的通用精度设计，拧紧后能保证衔接处的同轴度，

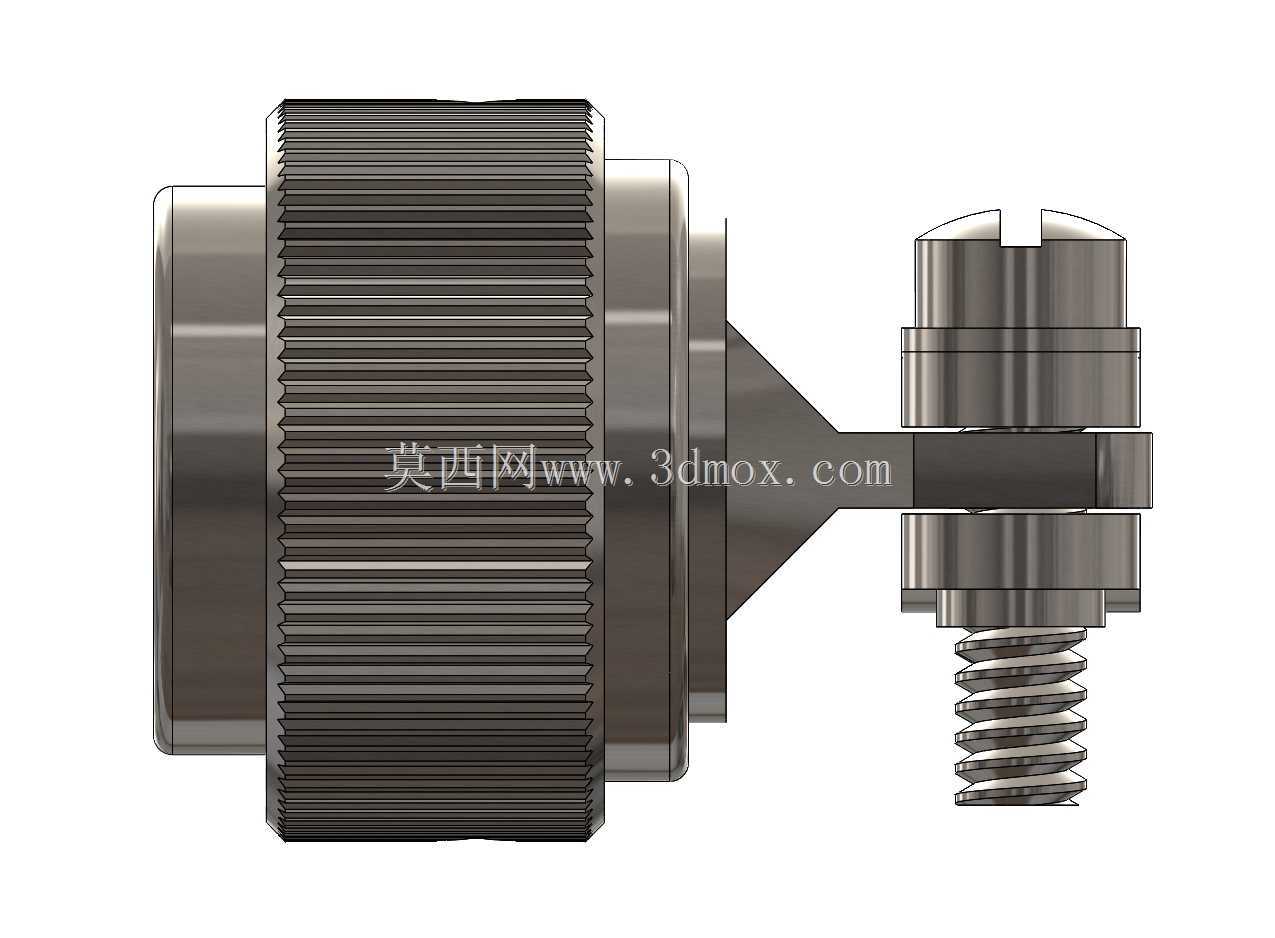

　　不会出现偏心导致的线缆弯折应力集中。接头侧部伸出的两个带一字槽的锁紧螺钉，是用来压紧穿入接头内部的线缆外层护套的，螺钉的端面做了圆角处理，压紧时不会割伤线缆的外被，同时能提供足够的抱紧力，当线缆受到轴向拉扯时，拉力会被锁紧结构传递到接头本体，不会直接作用在内部的芯线焊接或压接位置。侧下方的小螺纹接口是用来配套接地或者附加屏蔽层压接结构的，在有电磁屏蔽要求的布线场景里，可以通过这个位置压接屏蔽层，实现线缆屏蔽层与设备壳体的等电位连接，降低电磁干扰对传输信号的影响。从安装边界来看，接头主体的最大外径适配常规面板开孔的尺寸，安装时不需要在设备面板上额外扩孔，和同规格的普通线缆接头安装尺寸完全兼容，替换原有普通接头时不需要改动原有安装结构。

　　内部的穿线孔做了阶梯式的倒角处理，线缆穿入时不会被孔口的锐边刮伤外护套，孔的内径按照常规适配线缆的外径范围设计，留有合理的间隙，既方便线缆穿入，又能在锁紧后让橡胶密封圈（配套使用时）充分变形，填满线缆与接头之间的缝隙，起到基础的防尘作用。设计时特意把两个锁紧螺钉的位置做了错位排布，不会和主体的滚花锁紧套出现操作干涉，拧紧螺钉的时候工具不会碰到滚花套，操作空间足够。接头整体的外形轮廓没有突出的尖锐棱角，安装在设备外侧时不会刮伤操作人员，也不会勾挂现场的其他线缆。在实际使用中，这类接头常被用在有一定振动的设备场景，比如生产线旁的传感器接线、移动设备的线缆引出端，普通的无应变消除结构的接头，在设备长期振动或者线缆被反复弯折的情况下，

　　芯线很容易在根部断裂，而这款接头的应变消除结构，能把线缆的弯折点引导到接头出口之外的位置，让线缆的弯曲半径保持在合理范围内，避免小半径弯折导致的芯线疲劳断裂。建模的时候，对滚花的细节做了还原，既保证外观和实物一致，又不会因为滚花的细节过多导致模型文件过大，适合在做设备整体布线装配的时候直接调用，不需要再额外做简化处理。内螺纹的牙型按照标准牙距建模，装配时能和标准的外螺纹端口实现准确的配合干涉检查，提前发现装配时可能出现的螺纹长度不匹配、拧紧后间隙过大的问题。锁紧螺钉的一字槽尺寸也按照标准螺钉的尺寸建模，在做装配工艺模拟的时候，可以准确模拟螺丝刀拧紧时的操作空间，验证现场装配时是否会出现工具与周边结构干涉的情况。
