W48HC立式空气调节热泵机组结构设计

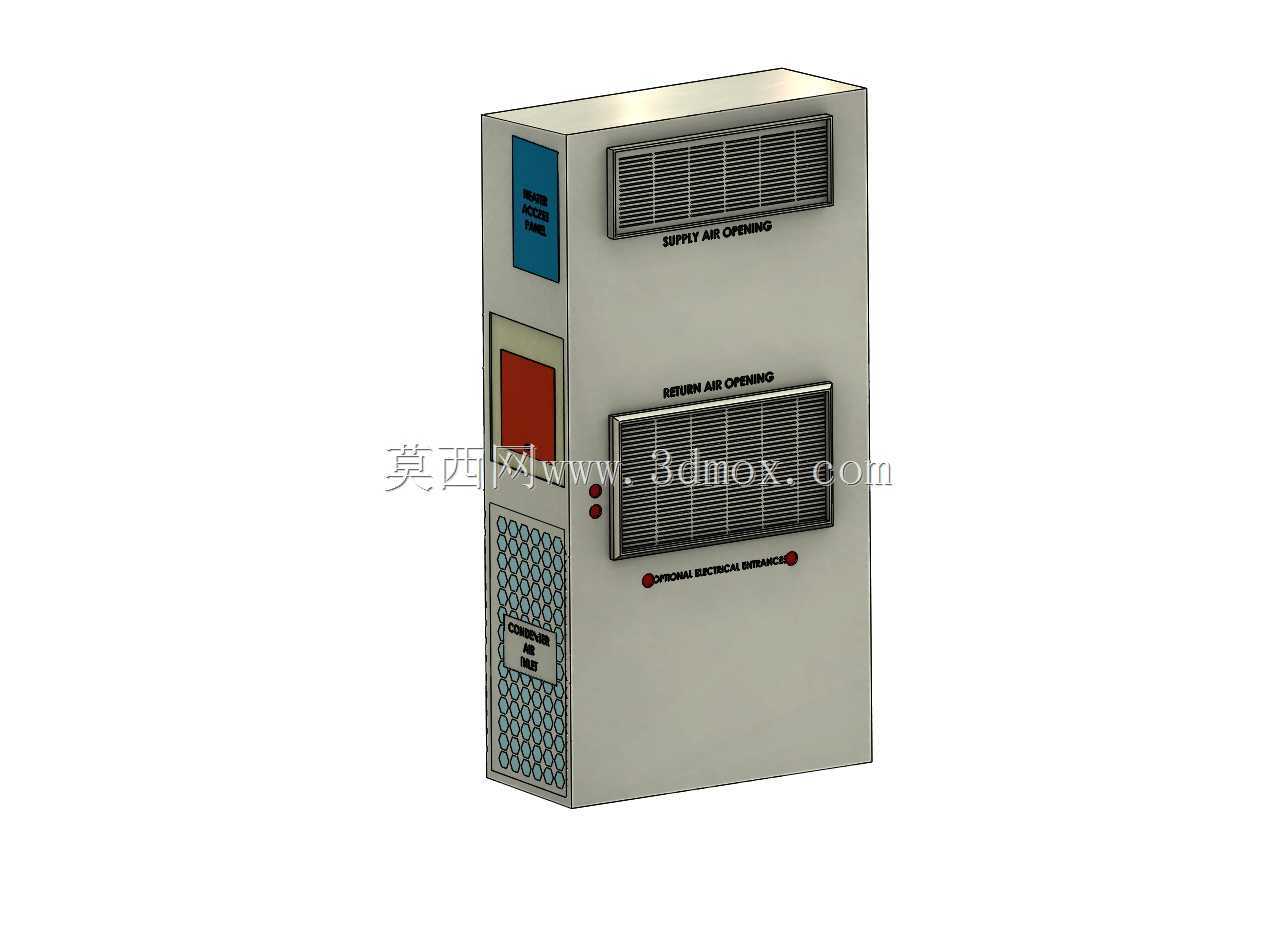

　　在中小型商用建筑、工业配套辅房、户外独立作业站点的暖通系统搭建场景里，这类立式空气调节热泵机组往往承担着封闭空间内空气温湿度调控、循环通风的核心作用，区别于大型中央空调的集中式管网布局，该类机组可独立完成空气换热、温度调节的全流程，无需搭建复杂的远距离送风管路，适配没有预留集中暖通管线的改造场景、临时作业场站以及小型独立办公区域的温控需求。从实际功能落地来看，机组集成了送风、回风、换热调节三大核心功能模块，上部的送风格栅负责将调节完成的恒温空气送入目标空间，中部的回风格栅用于抽取室内待调节的循环空气，下部的格栅区域对应换热组件的通风散热路径，侧面预留的操作与接口区域可完成管路对接、运行状态调试、检修操作等日常运维动作，

　　无需拆解整机外壳即可完成常规参数调整与故障排查，大幅降低后期运维的操作难度。在结构设计思路上，整机采用立式长方体布局，最大化压缩设备的水平占地面积，对于用地紧张的边角安装场景、配套设备旁的预留空位适配性更强，外壳采用一体化钣金折弯成型结构，各功能开口位置做了翻边强化处理，既可以避免钣金边缘的锐边划伤风险，也能提升外壳整体的结构刚度，减少设备运行过程中因风道振动产生的共振异响。外表面的功能标识直接对应内部组件的安装位置，送风、回风、检修区域的标识清晰，安装施工时可直接根据外表面标识对接风管走向，无需反复核对内部结构图纸，降低现场施工的出错概率。从安装边界维度考量，该类立式机组的安装基础仅需要平整的硬化地面即可，无需额外搭建混凝土基座，

　　设备背部与墙面需要预留足够的检修与通风间隙，侧面的管路接口区域要预留操作空间方便后期阀门操作与管路维护，正面的送回风区域不能有高大遮挡物，避免影响空气循环的流通效率。设备的进出风方向采用正面直出直回的布局，可直接对接方形风管，也可采用自由出风的模式直接向所在空间送风，适配不同场景的安装需求。在内部结构的排布逻辑上，换热组件、动力风机、控制模块按照气流走向依次排布，循环空气从回风格栅进入后，先经过换热组件完成温度调节，再通过风机加压从送风格栅送出，气流路径短直，能最大程度降低风阻带来的能耗损失，侧面的电气控制区域做了独立的隔舱设计，与风道区域完全分隔，避免风道内的凝露、积尘影响电气元件的运行稳定性，隔舱门板采用快拆结构，

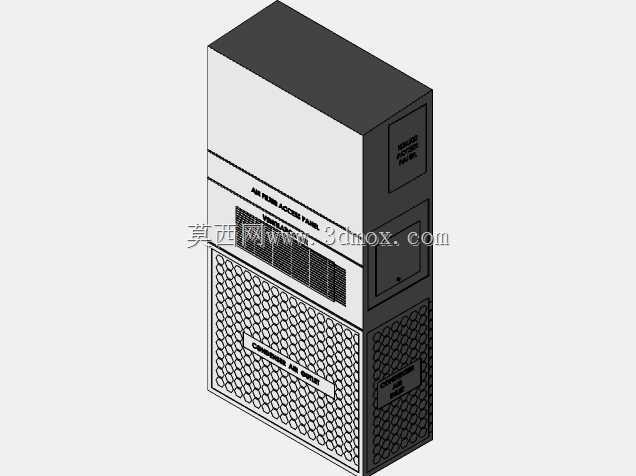

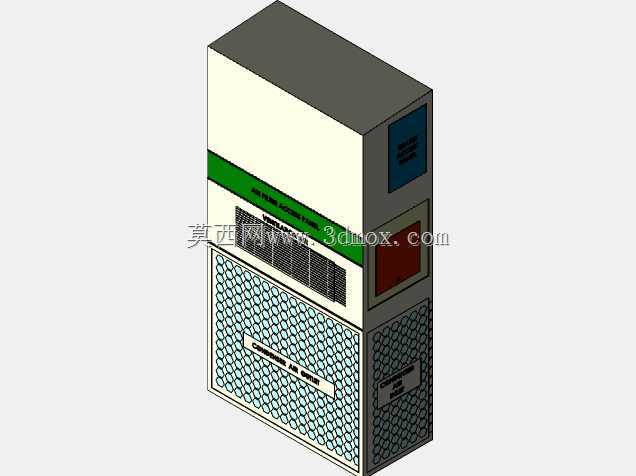

　　检修时可直接打开门板接触到所有电气接线与控制元件，操作空间充足。设备外壳的涂层采用防腐耐磨的涂装工艺，可适配普通室内环境、半户外遮雨场景的安装需求，不会因常规的温湿度变化出现涂层脱落、壳体锈蚀的问题，底部做了垫高处理，避免地面清洁积水、返潮对设备底部壳体造成侵蚀。在三维建模过程中，所有外观特征均按照实际设备的装配关系做了等比例还原，各格栅的通风孔尺寸、侧面接口的位置、操作面板的布局都与实物保持一致，可直接用于暖通系统的布局排布、安装空间校核、施工方案模拟，也可作为同类型产品结构设计的参考基准，建模过程中对外壳的拼接缝隙、安装孔位、标识位置都做了精准还原，能够满足施工交底、方案展示、结构干涉检查等不同场景的使用需求。
