SLM-12A型安全气囊式冲击隔振装置结构

　　在精密电子制造车间、车载精密仪器舱、舰船动力舱这类对振动与冲击幅值有严苛限制的场景中，被动式隔振元件的选型直接决定了核心设备的运行精度与使用寿命，这款气囊式冲击隔振器正是针对中低频振动叠加瞬时冲击的复杂工况设计的承载隔振元件。不同于传统橡胶隔振垫刚度固定、隔振频段窄的缺陷，该款隔振器采用密闭气囊结构作为弹性核心，通过内部压缩气体的非线性刚度特性，实现宽频段的振动隔离效果，同时可应对瞬时大载荷冲击，避免冲击能量直接传递至被保护设备。

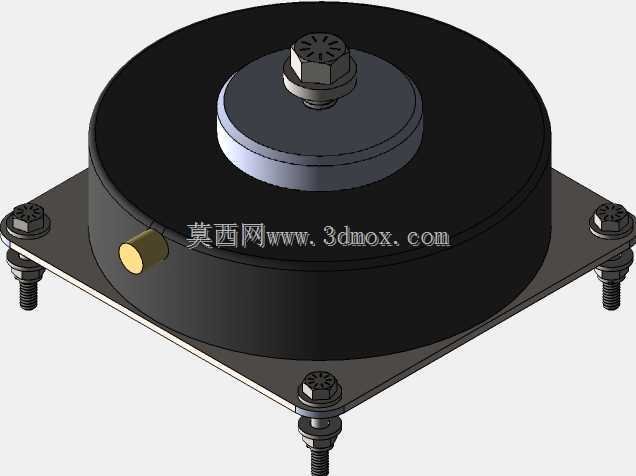

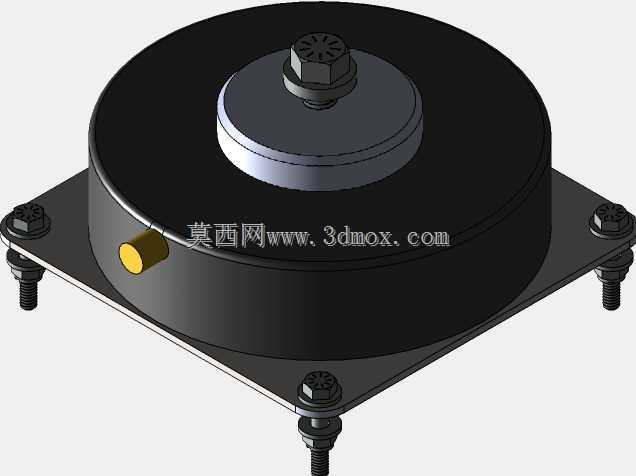

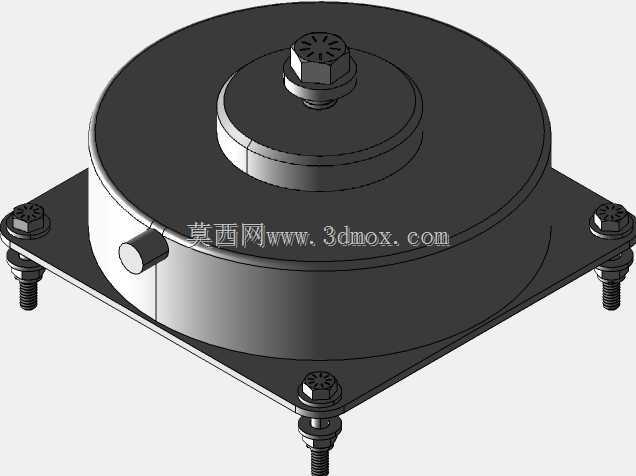

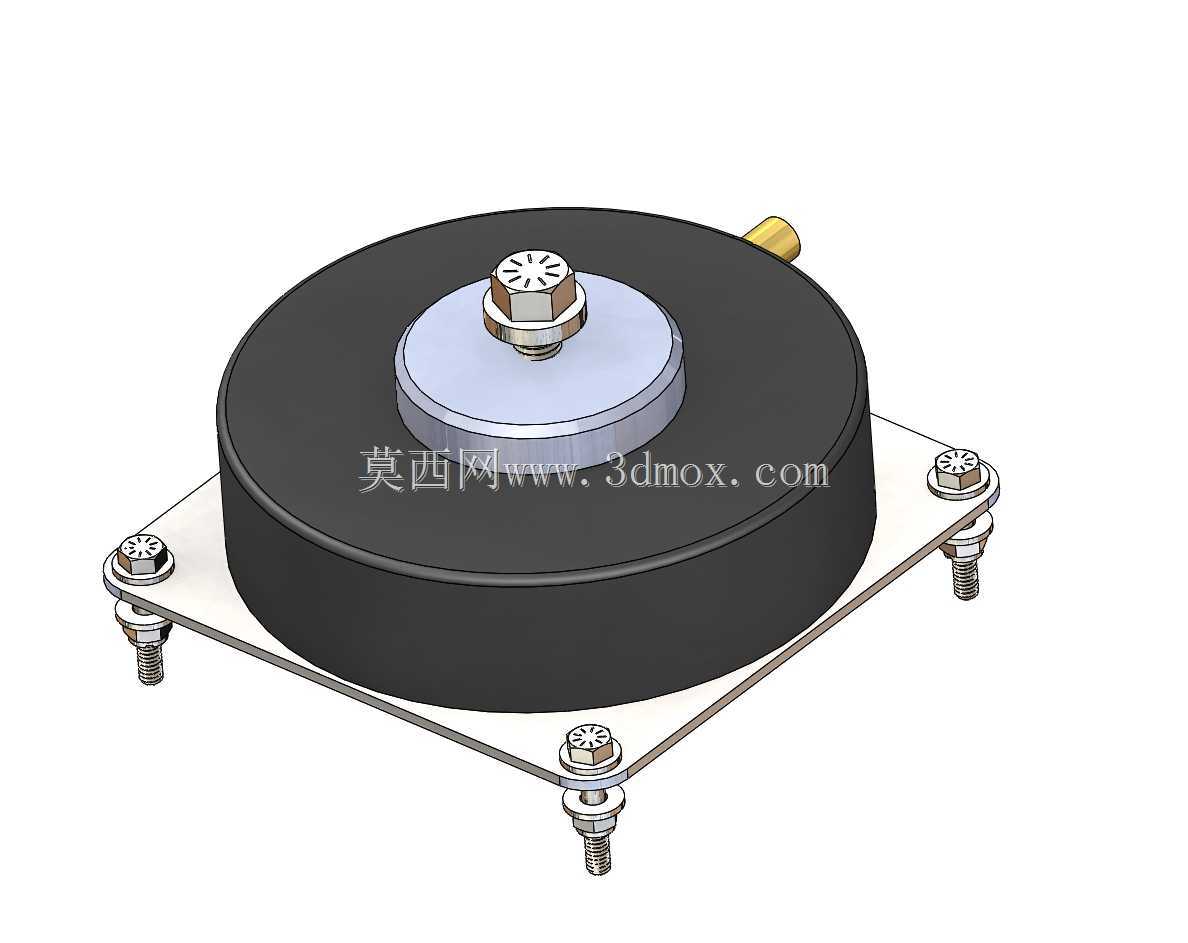

　　从结构设计逻辑来看，该隔振器采用上下分层的承载布局，底部为方形安装法兰板，四个角位预留通孔用于穿装固定螺栓，可直接通过螺栓将隔振器与设备安装基座锁紧，安装时无需额外加工复杂定位槽，适配现有通用设备的安装基面，降低现场改造的加工成本。上部为圆形气囊主体，顶部设置中心承载螺栓，用于与被隔振设备的底部安装位连接，中心螺栓采用带防滑齿的锁紧螺母结构，可避免设备运行过程中螺栓受振动产生回转松脱，保障长期连接可靠性。气囊侧部预留充气接口，可根据实际承载重量调整内部气压，匹配不同负载下的固有频率要求，无需更换隔振器即可适配300lb到1200lb区间的负载需求，大幅提升了元件的适配性。

　　在功能特性层面，该隔振器的固有频率可通过气压调整覆盖3Hz到5Hz区间，远低于传统金属弹簧隔振器的固有频率下限，对于10Hz以上的常规工业振动可实现90%以上的振动衰减率，当遇到瞬时冲击载荷时，气囊内部气体的可压缩性可快速吸收冲击能量，避免冲击加速度直接传递至设备端，对于车载设备经过颠簸路面、工业设备遭遇意外碰撞、舰船设备承受水下爆炸冲击等场景，可有效将冲击加速度幅值衰减至设备可承受的阈值范围内。不同于开放式空气弹簧，该款隔振器采用密闭式气囊结构，无需持续外接气源，仅需初次安装时充入设定压力的气体即可长期使用，维护成本极低，适配无气源配套的野外、车载等独立安装场景。

　　从安装边界来看，底部方形安装法兰的四个安装孔位采用对称布局，孔位间距符合通用工业隔振元件的安装尺寸规范，可直接替换同载荷等级的传统橡胶隔振器、金属弹簧隔振器，无需改动设备原有安装孔位，替换升级的适配成本极低。顶部中心承载螺栓的伸出长度预留了足够的调节余量，可通过调整螺母位置适配不同厚度的设备安装底板，同时可在安装时微调隔振器的初始压缩量，保证同一台设备下多个隔振器的承载均匀性，避免个别隔振器因受力不均导致过早损坏。整体外形采用圆形主体加方形安装板的组合结构，圆形气囊可在水平方向提供一定的变位能力，允许设备在受冲击时产生小幅度的水平位移，避免刚性连接产生的结构应力，方形安装板则保证了安装时的定位稳定性，不会出现圆形底座易转动、定位偏移的问题。

　　在实际选型应用中，该类隔振器常四台或六台组合使用，均匀布置在被保护设备的底部支撑位，根据设备总重量计算单台隔振器的承载值，对应调整气囊充气压力，将系统固有频率控制在设计要求范围内。对于车载精密检测设备、实验室高精度光学平台、舰船导航仪器舱这类既需要隔离日常运行振动，又需要抵御突发冲击的场景，该款隔振器可同时满足两方面的防护需求，相比传统隔振元件可降低30%以上的安装空间占用，同时隔振效率提升40%左右。设计建模过程中，需重点关注气囊的形变边界与安装螺栓的强度校核，确保在最大冲击载荷下，气囊的拉伸形变处于材料允许范围内，连接螺栓的剪切强度、拉伸强度满足最大载荷下的安全系数要求，同时需预留足够的水平变位空间，避免隔振器工作时与周边结构产生碰撞干涉。
