直形应变消除夹紧式管路连接组件

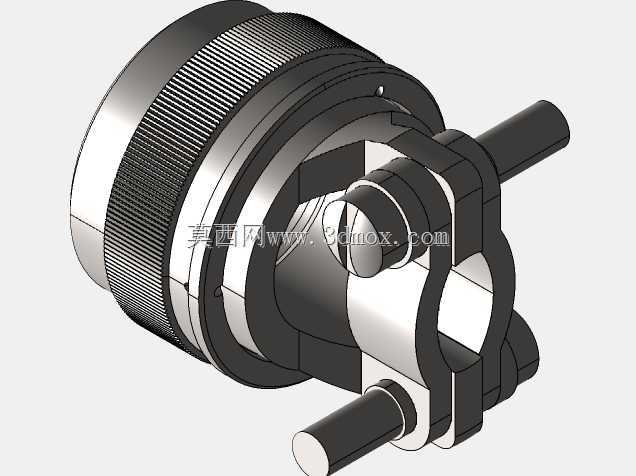

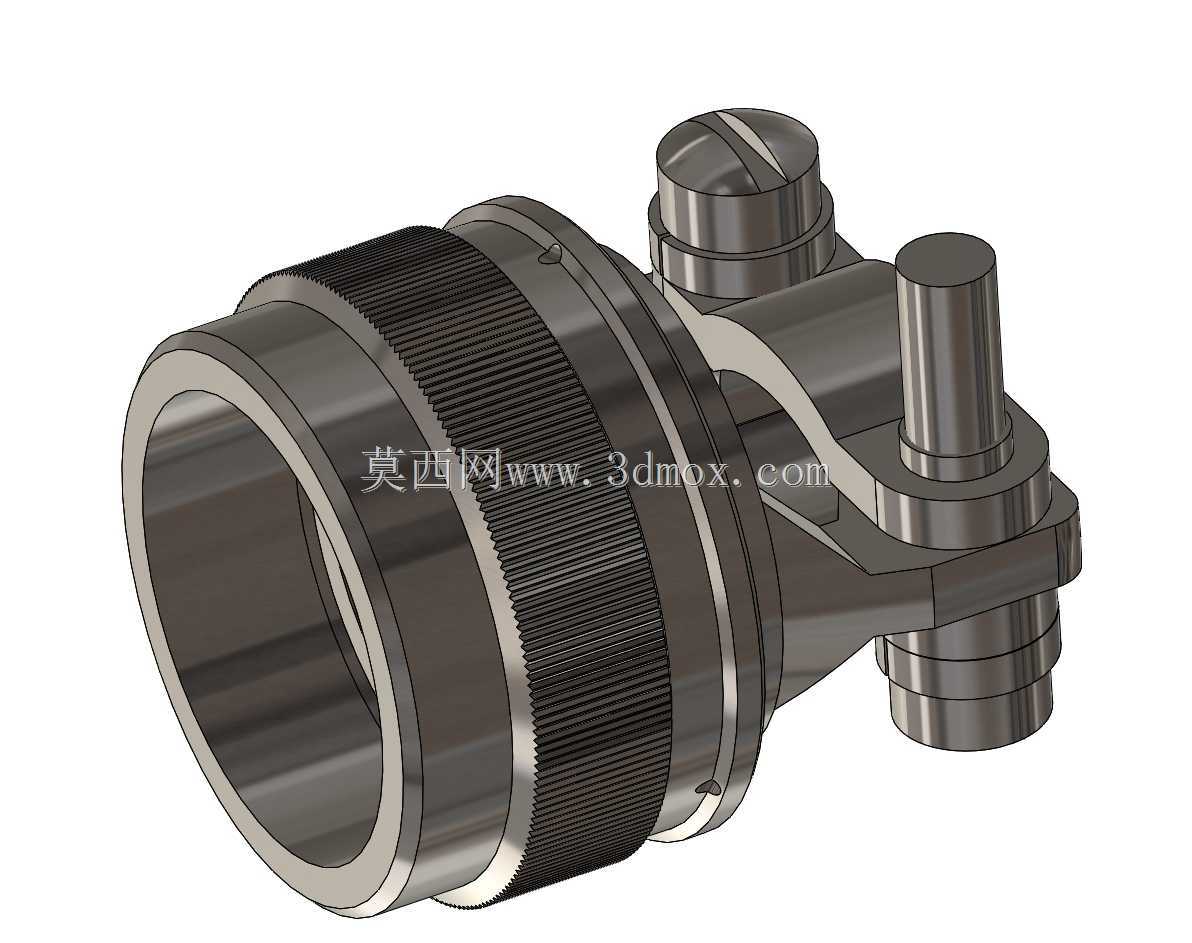

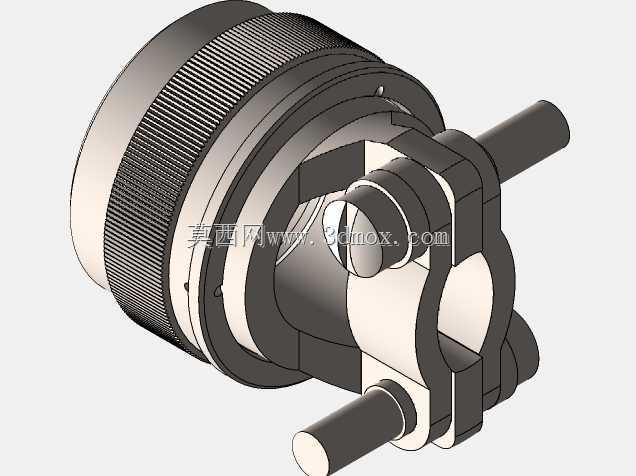

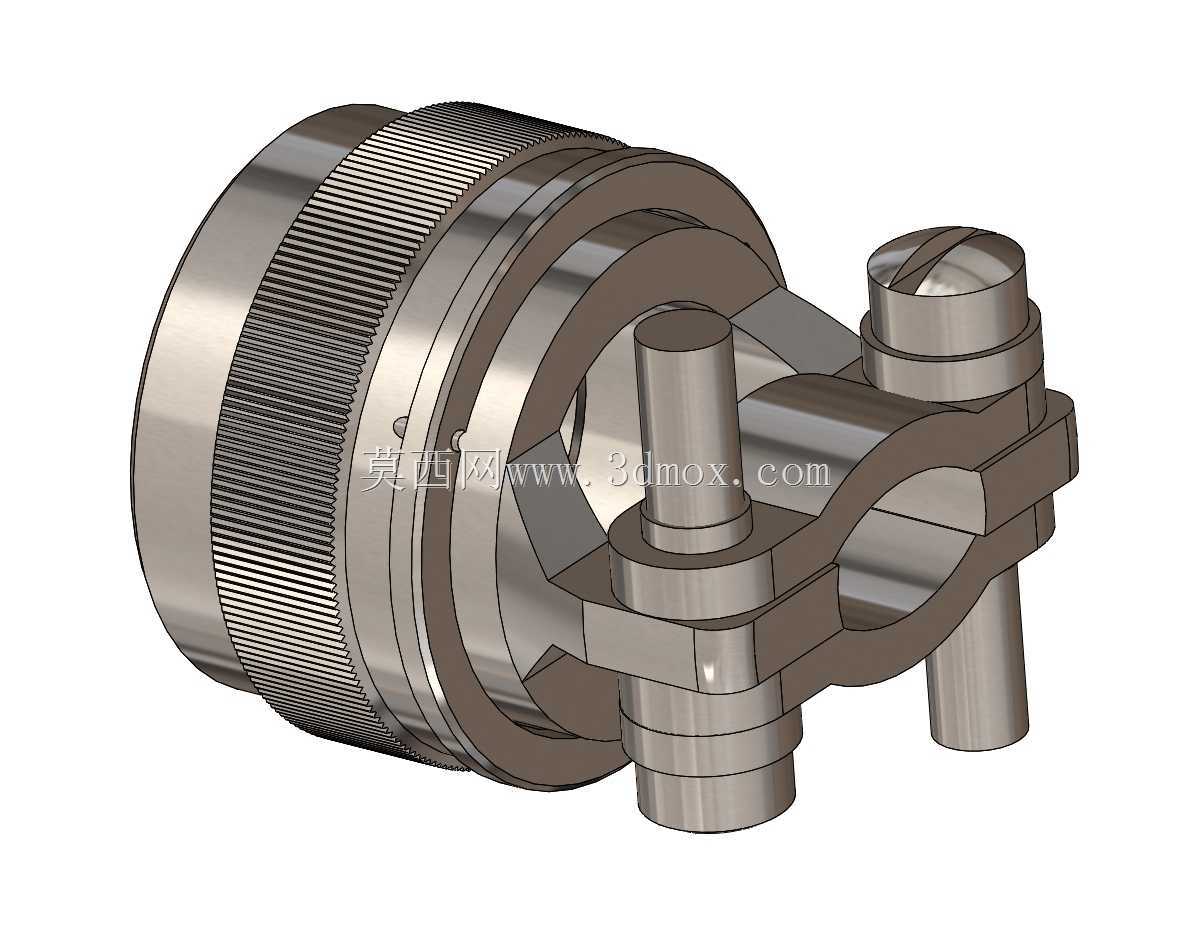

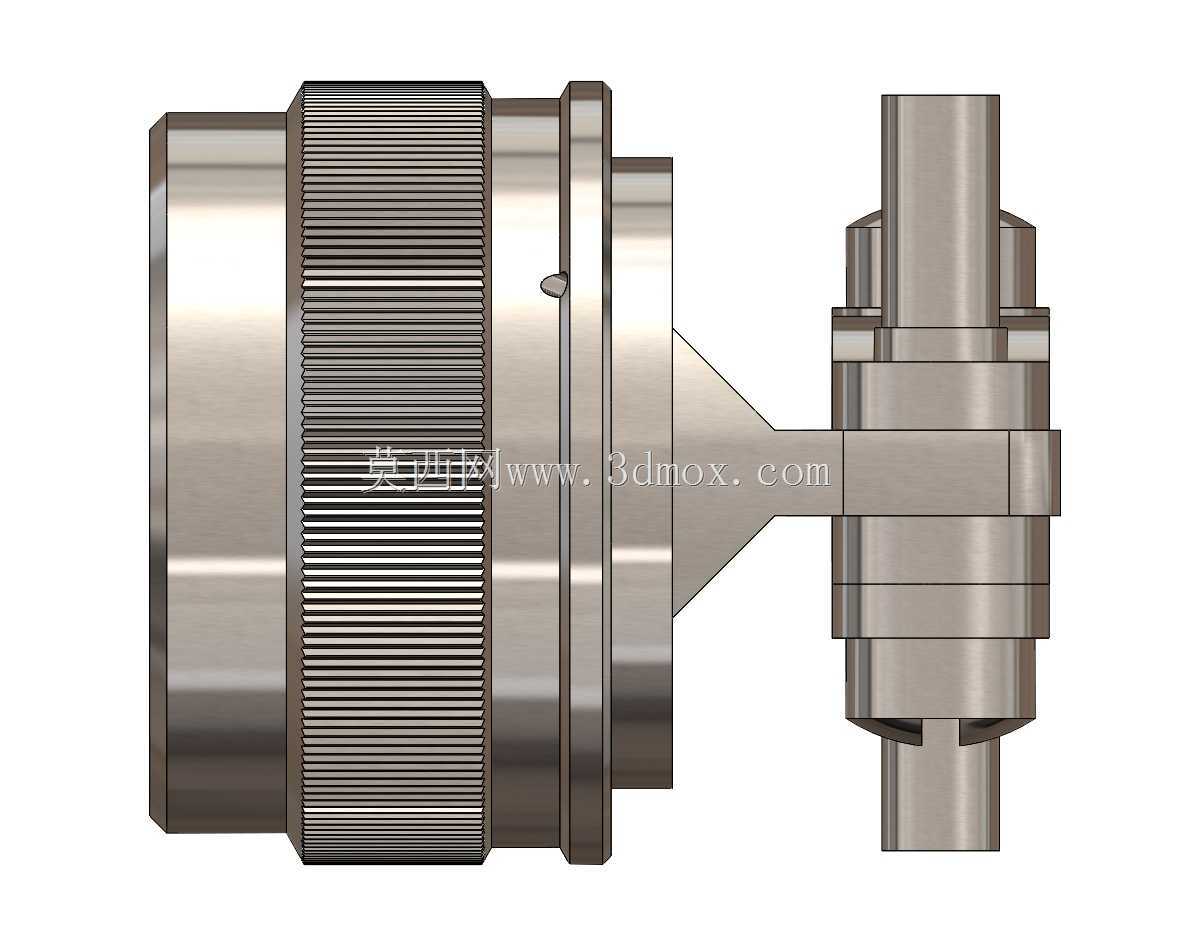

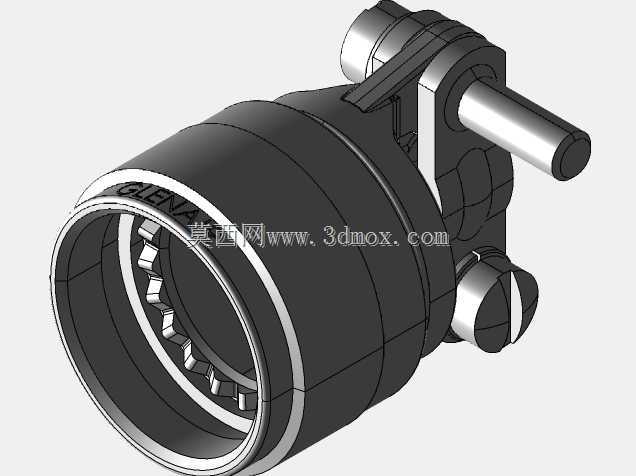

　　在流体输送、气动控制、液压传动这类工业管路布设场景里，管路穿接设备面板、刚性壳体的位置，长期受设备运行振动、管路自身热胀冷缩、外部拖拽拉扯的影响，很容易出现接口密封失效、管路弯折断裂、连接松脱泄漏的问题，这类应变消除连接结构就是专门针对这类痛点设计的。从结构功能上看，这个组件的核心作用是在刚性设备接口与柔性/刚性管路之间形成一个应力缓冲过渡段，避免外部载荷直接传递到设备内部的密封连接点上。主体的筒状基座是对接设备侧安装位的部分，内壁做了适配标准管路外径的光滑承接口，加工时严格控制承口的圆柱度公差，保证管路插入后不会出现偏斜，基座外圈的滚花纹理不是装饰结构，是给手动旋拧预装时提供足够摩擦力的，在没有工装辅助的现场安装场景里，

　　操作人员可以直接手持滚花段完成初步对位锁紧，不需要额外借助扳手类工具，能大幅提升现场装配效率。侧方延伸的夹压结构是实现应变消除的核心功能区，通过对称布置的锁紧柱结构，当管路穿入承口到位后，旋动锁紧件可以带动内部的弹性夹环均匀收缩，抱紧穿入的管路外壁，这个抱紧力是沿管路圆周均匀分布的，不会出现局部应力集中压伤管路外壁的情况，同时夹压段预留了一定的轴向窜动间隙，允许管路在受到轴向拉扯、径向偏摆时有微小的位移量，把外部作用在管路上的应变通过这个间隙和夹环的微量弹性变形释放掉，不会把拉扯力直接传导到设备内部的密封端。设计时首先考虑的是安装边界的适配性，筒状基座的外径、插入设备面板的安装段长度都匹配常规工业设备的标准开孔尺寸，

　　不需要对现有设备面板做二次扩孔或改型就能直接替换原有普通接头，侧方的锁紧结构向外延伸的尺寸做了严格控制，保证在密集布设管路的设备舱内，相邻接头之间不会出现安装干涉，操作人员伸手就能触碰到锁紧位置，不需要预留过大的操作空间。从实际使用的场景来看，这类结构常应用在工业机器人的气动管路布设、机床设备的冷却水管路连接、自动化生产线的气路走线位置，这些场景的共性是设备存在持续的运行振动，部分工位的管路还会随设备动作产生反复弯折，如果用普通的硬对接接头，往往运行几个月就会出现管路根部断裂、接口漏气漏水的问题，而带应变消除功能的连接组件，能把管路接口位置的疲劳寿命提升数倍。结构设计上没有采用复杂的多零件拼接方案，除了内部的弹性夹环和锁紧件，

　　主体基座采用一体化加工成型，减少了多余的配合密封面，也就降低了潜在的泄漏点，锁紧柱的位置做了加高处理，即使戴防滑劳保手套操作，也能顺利完成锁紧和释放的动作，不会出现打滑的问题。夹环的抱紧力度设计经过匹配，既可以保证在承受额定拉扯力时管路不会脱出，又不会因为抱紧力过大导致管路内腔被压瘪影响流体通流效率，针对不同材质的管路，比如尼龙气管、PU软管、薄壁金属管，这个结构都能通过调整锁紧行程实现可靠抱紧，不需要更换不同规格的夹头。在安装流程上，操作人员只需要先把基座旋入设备侧的对应接口，再将管路从夹压端穿入承口到底，随后扳动或旋动锁紧结构到锁定位置即可完成安装，需要拆卸维护时，只需要解锁锁紧结构就能直接拔出管路，不需要拆解整个接头基座，后期维护更换管路的效率很高。外形上所有的棱角位置都做了圆角过渡处理，一方面是避免安装时锐边划伤操作人员的手部，另一方面也不会剐蹭相邻的管路外壁，避免长期振动摩擦导致管路外壁磨损。整个组件的通流内径和对接管路的内径保持一致，没有做缩径设计，不会在接头位置产生额外的流体阻力，保证管路内的流体、气体输送效率不受影响。
