直形应变释放卡箍结构设计

　　在流体输送管路、液压气动系统的布线施工场景中，管路与硬端接口的衔接位置往往是应力集中的高发区域——设备运行带来的振动、管路热胀冷缩产生的位移、安装时的强制对位偏差，都会在接口根部形成持续的交变应力，长期作用下极易出现管路疲劳开裂、接口密封失效、连接螺纹滑牙等故障，这类故障在高压、高低温交变的工况下出现概率更高，而应变释放卡箍正是针对这一痛点设计的连接辅件。

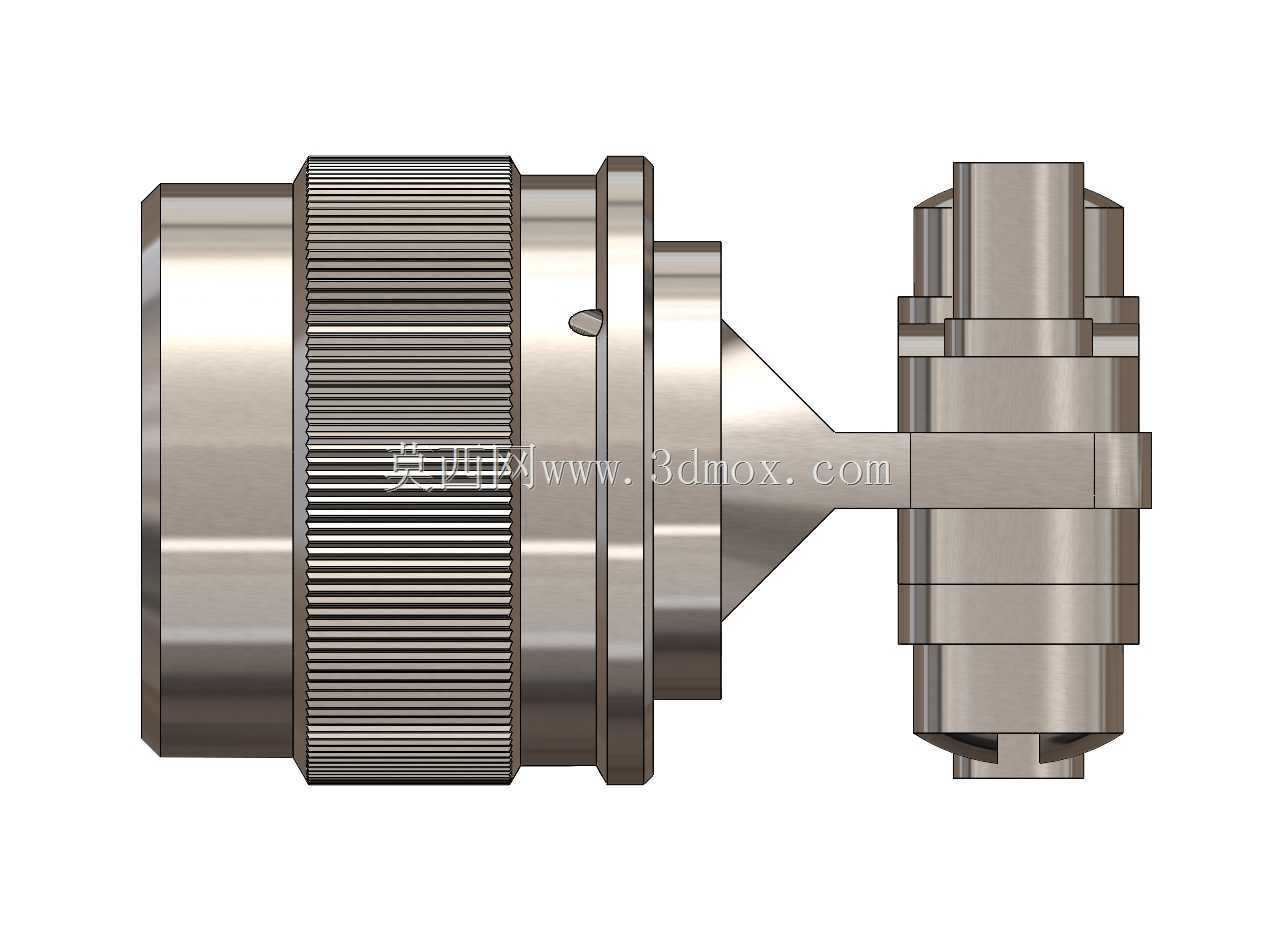

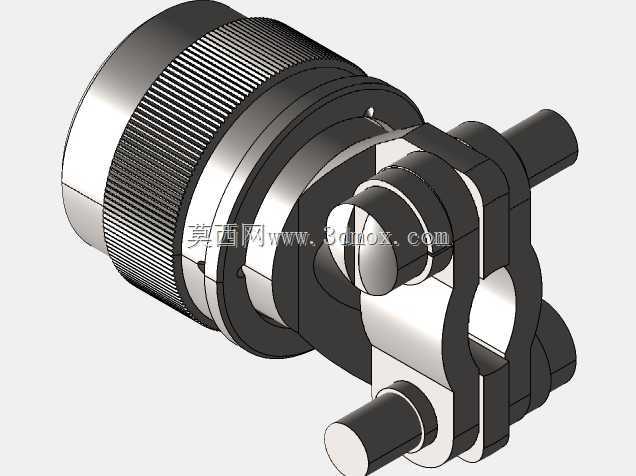

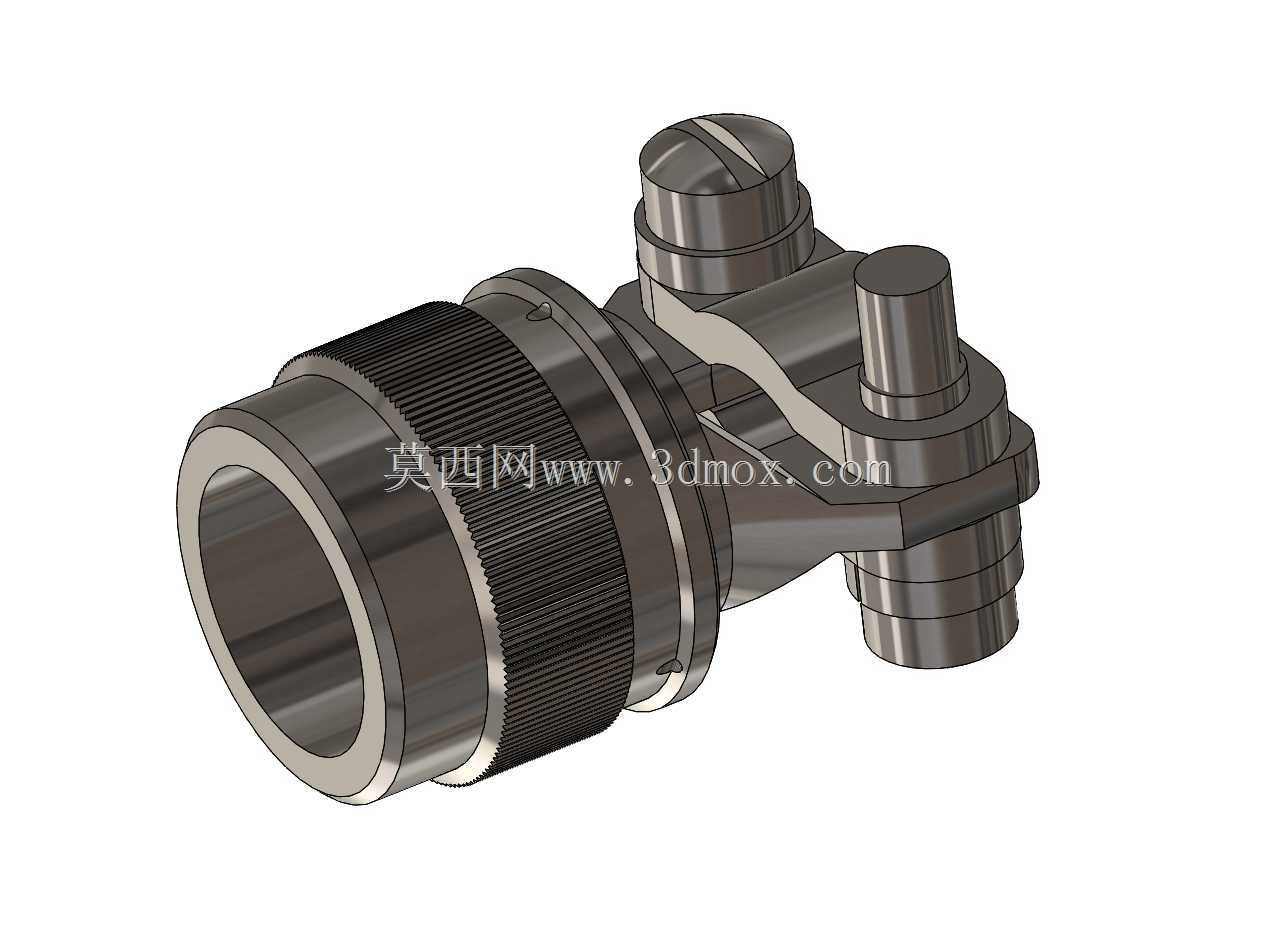

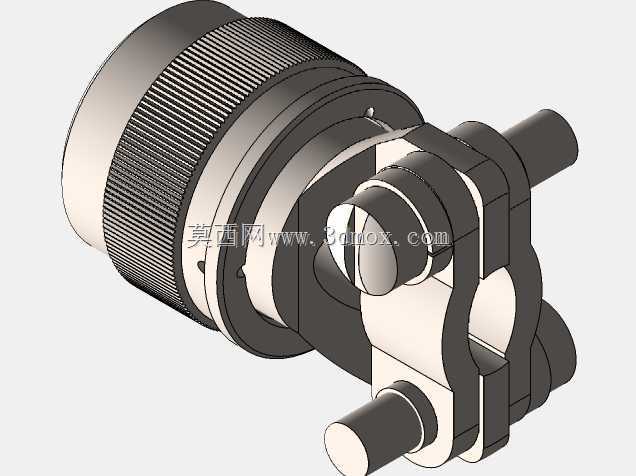

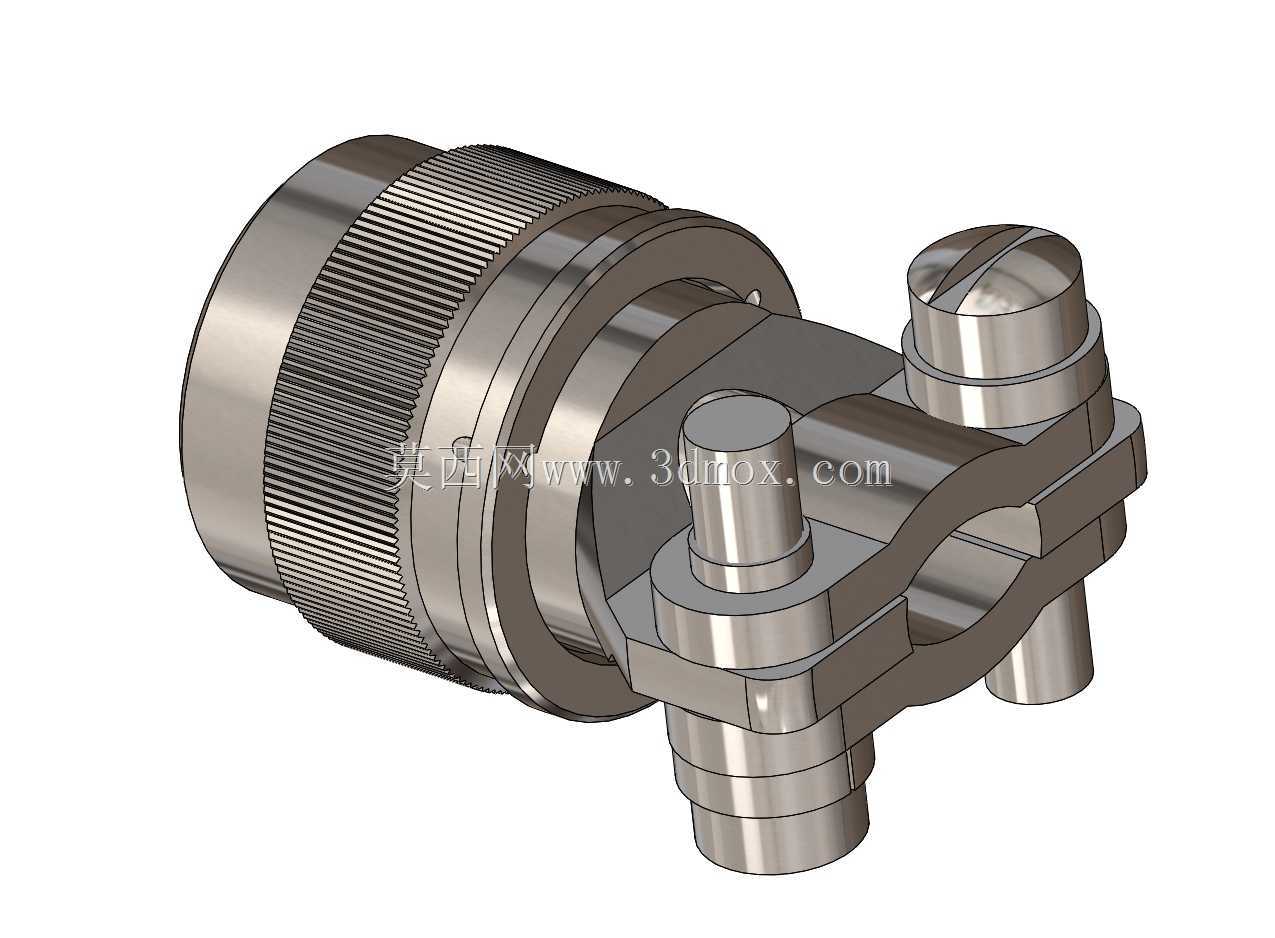

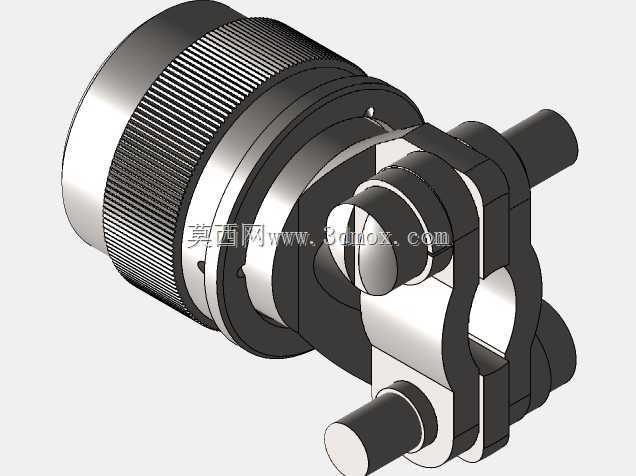

　　这款直形应变释放卡箍的主体采用同轴套式结构，一端为带滚花防滑纹理的圆柱套筒，套筒内壁为光滑通孔，可直接套入对应外径的硬管或软管外层，滚花结构的设计并非为了外观装饰，而是考虑到安装时需要手动推压卡箍到位，滚花面能增大手指与套筒外壁的摩擦力，即便手上沾有少量润滑脂或管路介质，也能稳定施力将卡箍推至安装基准位置，不会出现打滑脱手的问题。套筒的另一端延伸出对称分布的双凸耳夹紧结构，两个凸耳上分别加工有同轴的光孔，用于穿装锁紧螺栓，凸耳与套筒主体之间通过圆弧过渡结构连接，避免直角衔接带来的应力集中，保证卡箍在锁紧受力时不会在衔接位置出现断裂。

　　从功能逻辑上看，这款卡箍的核心作用并非单纯的管路紧固，而是通过自身的结构约束，将接口根部的集中应力分散到更长的管路段上。当卡箍锁紧后，套筒段会与管路外壁形成均匀的抱紧力，相当于在接口外侧增加了一段刚性支撑，管路受外力产生弯折趋势时，弯折点会从原本的接口根部转移到套筒末端的位置，这一转移直接将原本集中在焊缝或螺纹处的应力分散到了管路的自由段，大幅降低了接口位置的应力峰值，同时套筒与管路之间的抱紧力还能抵消一部分轴向拉脱力，提升连接结构的抗振动、抗冲击能力。

　　设计过程中，首先需要匹配对应管路的外径尺寸确定套筒的内径参数，内径与管路外径的配合间隙控制在0.1-0.2mm区间，间隙过大会导致抱紧力不足，无法有效传递约束，间隙过小则会导致安装时推压阻力过大，甚至划伤管路外壁的防护层。套筒的长度设计参考了管路外径的3倍数值，这个长度比例是经过多轮应力仿真验证的：长度过短无法形成足够的支撑跨度，应力分散效果有限；长度过长则会占用过多安装空间，增加不必要的材料成本，同时也会限制管路末端的柔性补偿能力。凸耳的位置设计在套筒靠近接口的一侧，锁紧螺栓的轴线与套筒轴线垂直，锁紧时两个凸耳被螺栓拉紧，带动套筒产生均匀的径向收缩，这种收缩变形量经过精确计算，既可以保证对管路的抱紧力达到设计要求，又不会因为收缩量过大导致管路被夹扁变形，影响内部介质的流通截面积。

　　安装边界方面，这款卡箍安装时需要在接口外侧预留出至少1.2倍套筒长度的直线管路段，不能直接在管路弯折处安装，否则会导致套筒无法完全套入管路，影响应力释放效果。穿装螺栓时需要保证两个凸耳的端面平行，避免单侧受力导致套筒抱紧力不均，锁紧扭矩需要匹配螺栓的规格，不能过度锁紧导致凸耳变形或套筒失圆。在实际选型应用中，这款卡箍可适配金属硬管、尼龙软管、橡胶增强管等多种管路材质，在气动控制回路、液压动力管路、低压流体输送管线、设备内部布线线束的固定场景中都能适用，尤其是在存在持续振动的设备上，比如工程机械的液压管路、自动化生产线的气动管路，搭配这款应变释放卡箍能有效延长接口的密封寿命，降低管路系统的运维故障率。

　　从结构细节上看，套筒的两端都加工有微小的倒角，一方面是安装时起到导向作用，方便管路顺利插入套筒内部，另一方面是避免套筒端口的锐边切割管路外壁，尤其是在使用橡胶、塑料类软管时，端口倒角能消除锐边对管路的割损风险，避免长期使用后管路在套筒端口位置出现割伤开裂。两个凸耳的外侧做了圆弧收边处理，没有尖锐的棱角，既可以避免安装时划伤操作人员，也能减少安装空间内与其他部件的干涉剐蹭。整个卡箍的结构没有多余的复杂特征，加工工艺性好，适合批量生产，同时结构可靠性高，没有易损的活动部件，安装完成后不需要定期维护，能长期保持稳定的约束效果。
