直式非环境EMI后壳应变消除连接器结构

　　在工业通讯、航空机载电子、户外测控设备的线缆连接场景中，线缆与设备接口处的应力集中、电磁泄漏问题一直是结构设计需要重点攻克的环节，这款直式非环境EMI后壳应变消除结构，正是针对这类场景开发的连接防护部件。从实际使用工况来看，这类部件多装配在圆形连接器的尾部，一端通过内螺纹与连接器插头本体旋合固定，另一端通过两侧的锁紧螺栓配合夹线结构，对穿出的线缆进行径向抱紧，既可以抵消线缆拖拽、弯折时传递到连接器接触件上的应力，避免插针插孔因长期受外力出现接触不良、焊点脱落的问题，也能通过自身金属壳体的连续导通结构，填补连接器尾部的电磁泄漏缝隙，抑制外部电磁干扰侵入设备内部，同时减少内部信号向外辐射，满足电磁兼容设计要求。

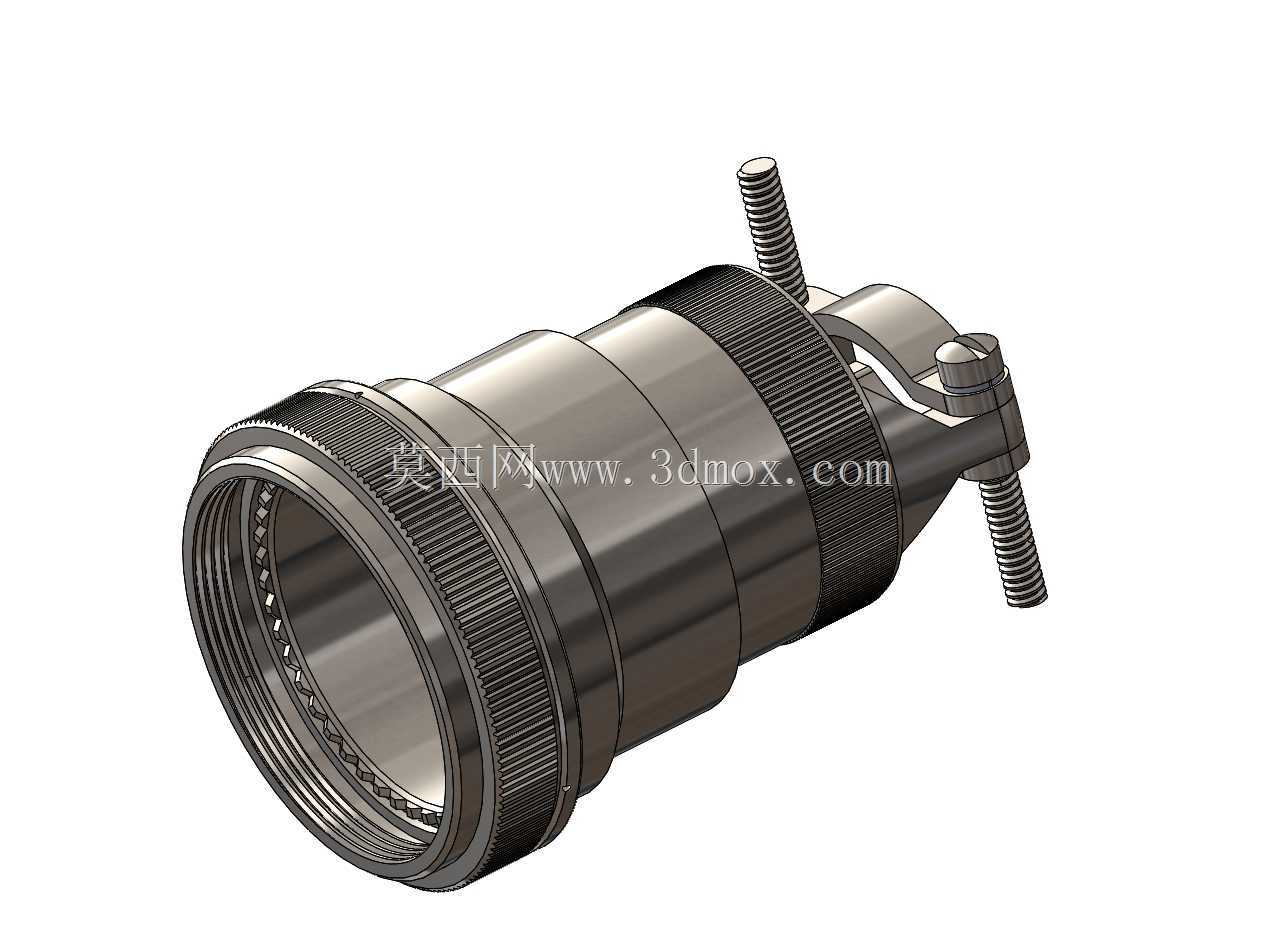

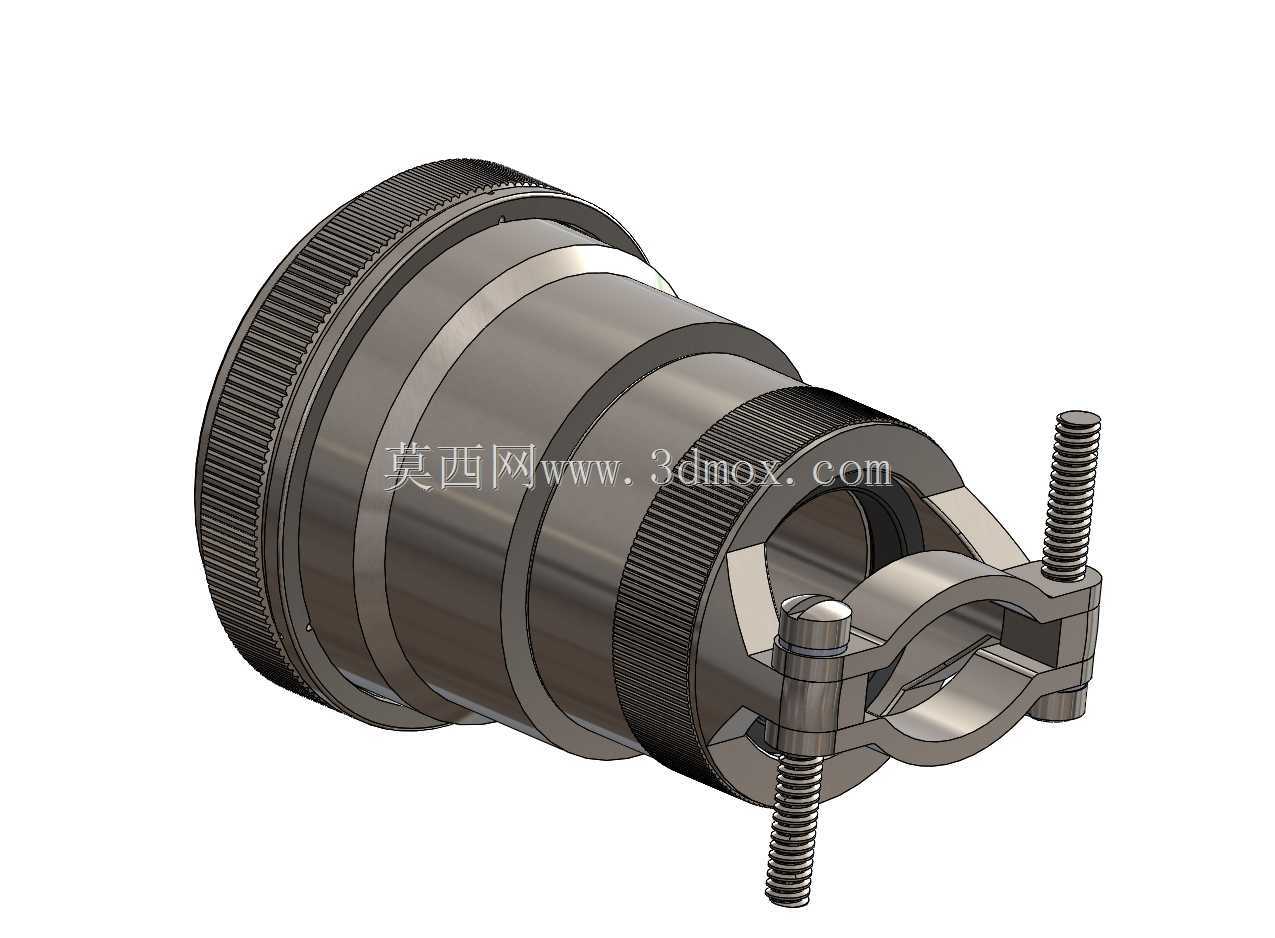

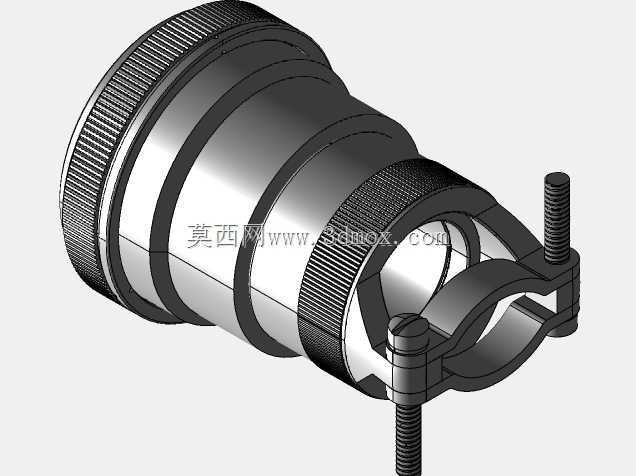

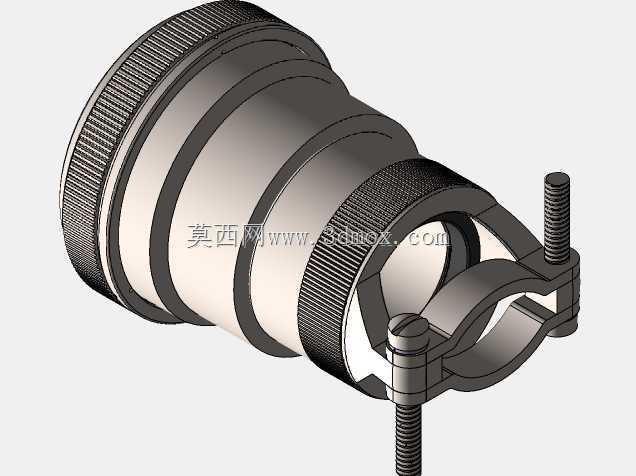

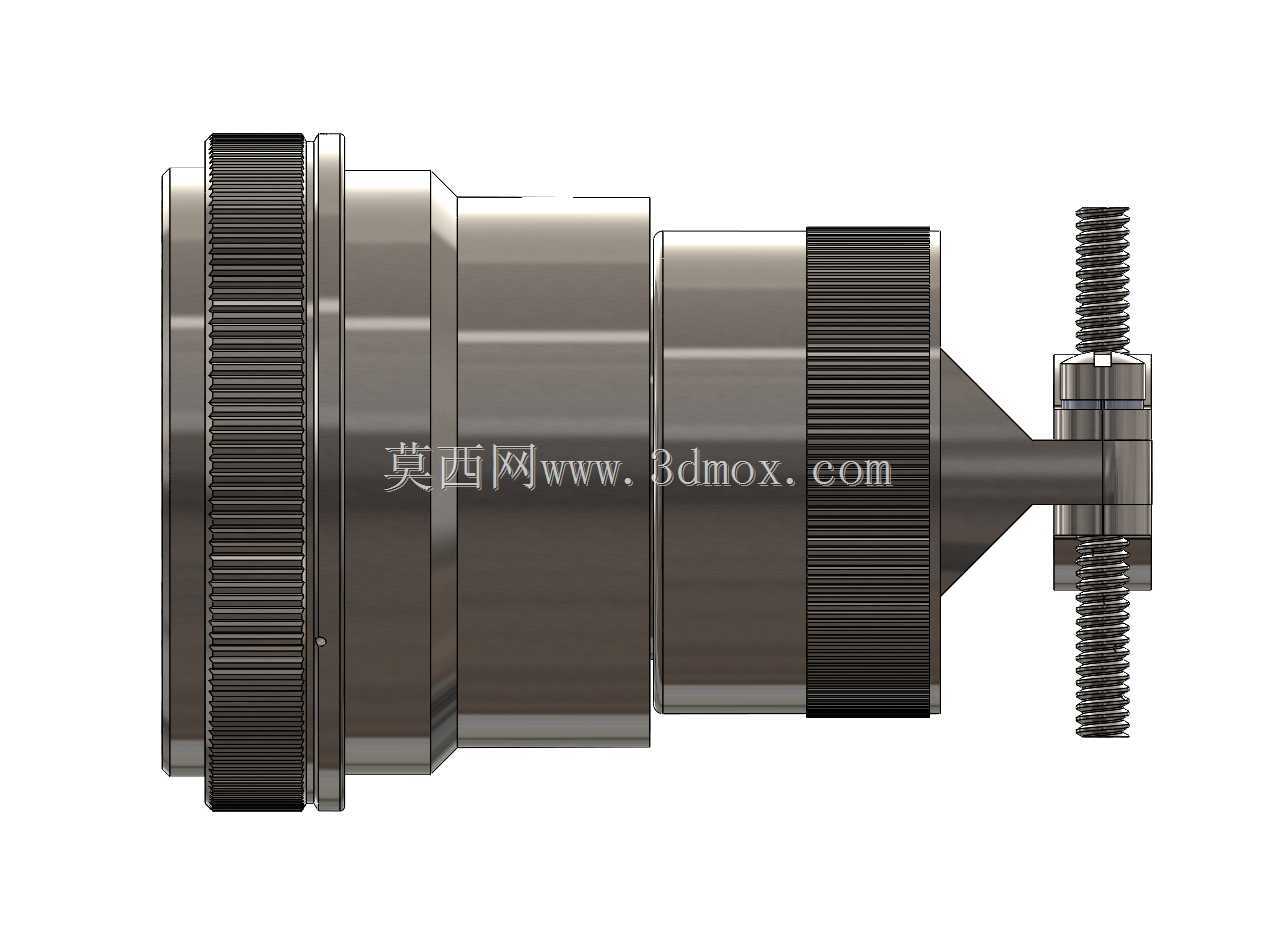

　　从结构设计逻辑来看，整个壳体采用阶梯式回转体构型，靠近连接器对接端的位置设计有滚花纹理，这部分滚花并非装饰结构，而是考虑到现场装配时，操作人员往往需要徒手完成初步旋合，滚花面可以增大手部与壳体的摩擦力，即便在戴薄劳保手套的工况下也能顺利施加预紧扭矩，不需要额外借助扳手就能完成初步锁紧，提升现场装配效率。壳体中段的环形凸台是结构受力的核心承载区，所有来自线缆的弯折应力、螺栓的锁紧力都会通过这个区域传递到连接器本体，因此这部分的壁厚做了均匀加厚处理，建模时特意做了圆角过渡，避免应力集中导致壳体在受冲击时出现开裂。尾部的夹线结构采用分体式抱箍设计，两侧的螺栓锁紧时，抱箍会沿径向均匀收缩，不会出现单侧挤压线缆导致线芯偏位的问题，适配不同线径的屏蔽线缆时，只需要调整螺栓的锁紧行程即可，不需要额外更换配件。

　　关于安装边界与尺寸适配，这款后壳的对接端内螺纹严格适配对应规格的圆形连接器接口螺纹，旋合到位后端面与连接器本体的贴合面设计有0.2mm的压紧余量，装配后可以保证金属面完全贴合，不会出现电磁泄漏的缝隙。整体轴向长度控制在合理范围内，不会因为加装应变消除结构导致连接器尾部突出过长，影响设备内部的走线空间。两侧的锁紧螺栓采用标准外螺纹规格，伸出长度做了限位设计，锁紧到额定扭矩后螺栓端部不会突出到壳体外轮廓之外，避免在狭小安装空间内与其他部件发生干涉。壳体的外圆直径经过优化，在保证内部足够过线空间的前提下，尽可能缩小径向尺寸，适配高密度排布的连接器安装场景，相邻连接器之间的间距不需要额外放大就能顺利装配。

　　从实际功能特性来看，这款结构的应变消除作用体现在，当线缆受到侧向弯折力时，抱紧位置会将应力分散到整个壳体长度方向，而不是让应力集中在连接器线缆出口的位置，按照常规工业连接器的测试标准，加装这类应变消除结构后，线缆出口处的弯折寿命可以提升数倍，即便在长期有振动的车载、机载工况下，也能避免线缆线芯断裂的问题。EMI防护方面，整个壳体采用金属材质一体加工成型，没有拼接缝隙，与连接器本体、线缆屏蔽层导通后，可以形成连续的屏蔽腔体，覆盖10kHz到1GHz的常见干扰频段，满足工业级设备的电磁屏蔽要求。需要注意的是，这款结构属于非环境密封型，主要应用在设备舱内部、机箱内部等没有防水防尘要求的安装位置，如果是户外暴露场景，还需要额外搭配密封垫圈等配件使用。

　　建模过程中，对各个配合面的公差做了合理分配，螺纹配合采用中等精度公差，既保证旋合顺畅，也不会出现配合间隙过大导致的松动问题；夹线位置的内表面做了细微的防滑纹路建模，抱紧线缆时可以增加摩擦力，避免线缆受拉时出现滑移。整个结构没有复杂的异形曲面，所有特征都采用车削、铣削即可完成加工，工艺性较好，适合批量生产。在实际选型应用时，只需要确认前端适配的连接器规格、线缆的外径范围，就可以匹配对应的安装尺寸，不需要对原有连接器结构做任何修改，直接替换原有普通尾部附件即可实现应变消除与EMI防护的功能升级。
