直式非环境EMI后壳连接器结构设计

　　在工业控制、通讯基站、轨道交通车载信号传输这类存在复杂电磁干扰的布线场景里，线缆与设备端接位置的应力释放、电磁屏蔽连续性一直是结构设计容易踩坑的环节——很多现场故障都出在接插件尾部：要么是线缆反复弯折导致芯线断裂，要么是屏蔽层搭接不到位造成EMI泄漏，要么是尾部固定结构松脱导致接插件对位偏移。这款直式尾部结构的设计，正是针对这类非严苛密封环境下的圆形连接器尾部配套需求开发，核心要解决的就是端接位置的应变消除与电磁屏蔽衔接问题。

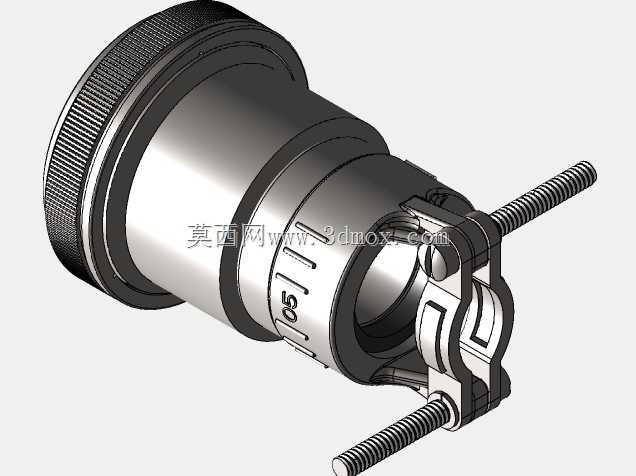

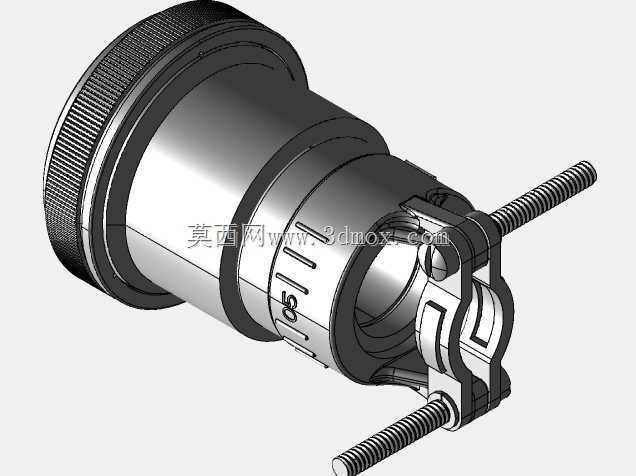

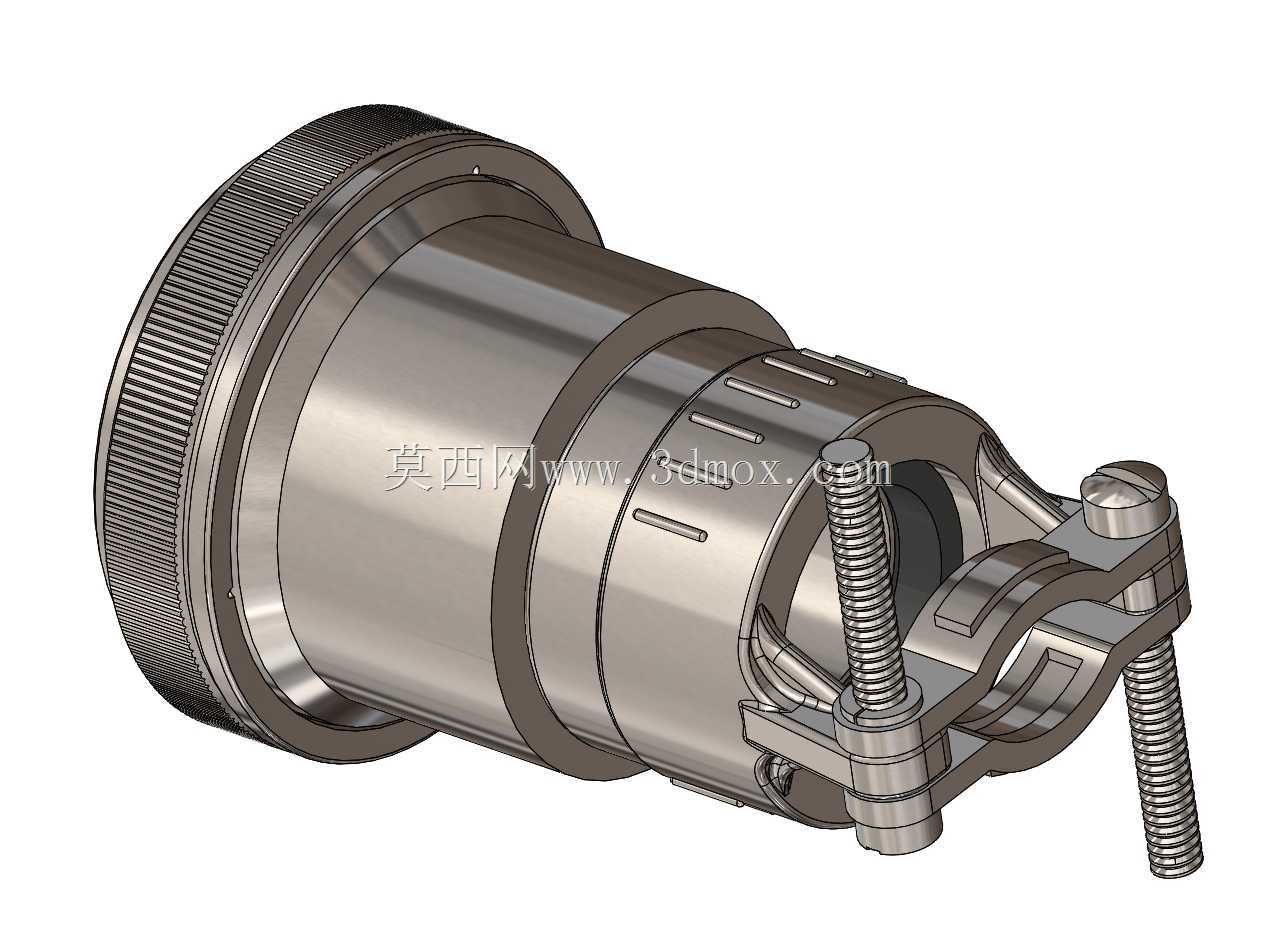

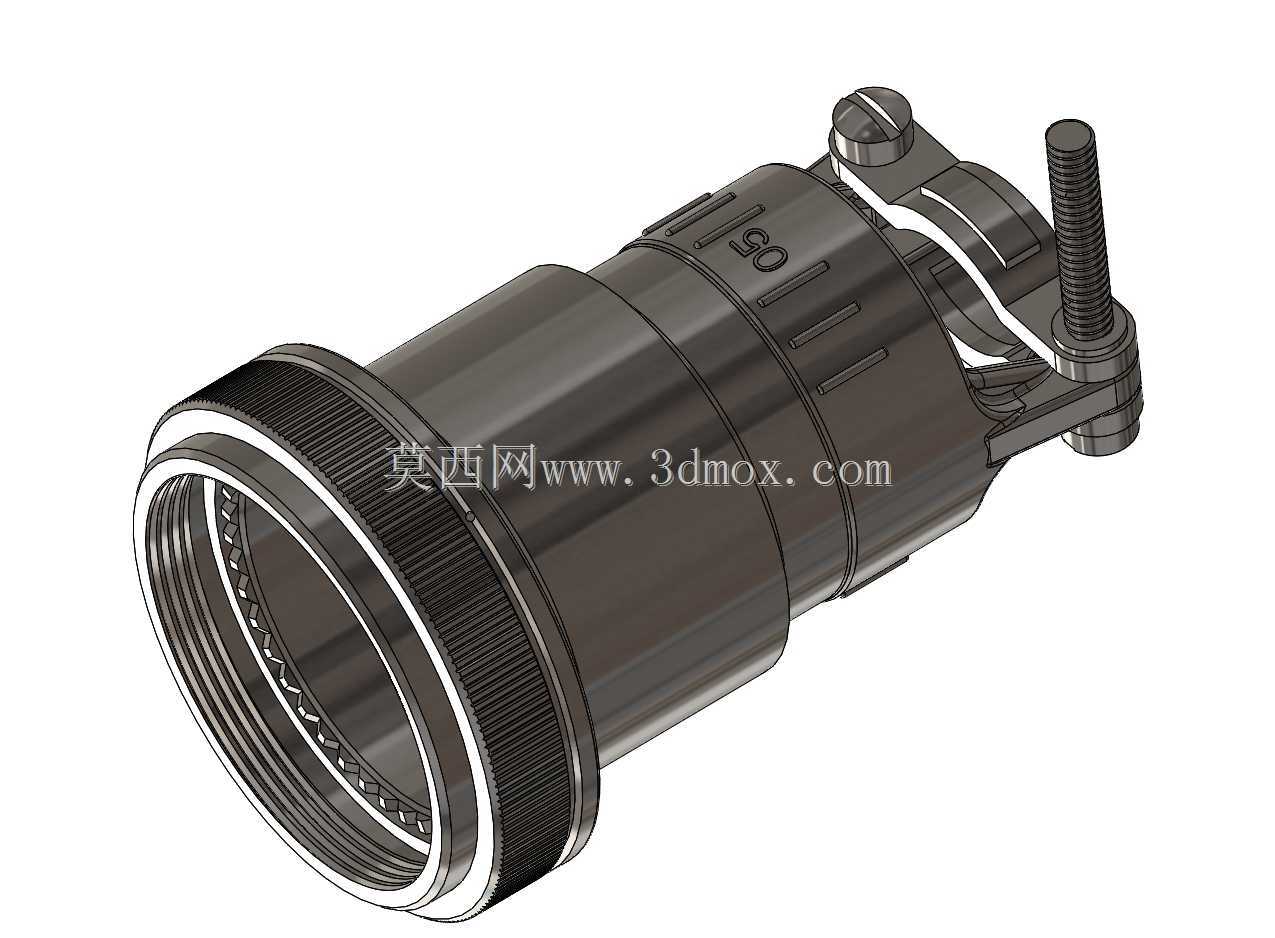

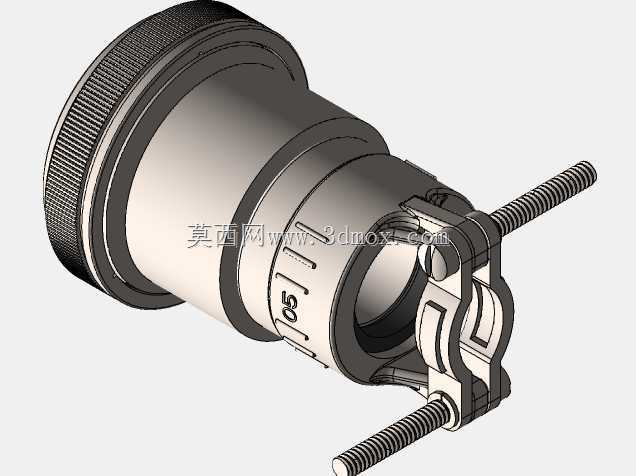

　　从实际装配逻辑来看，这款后壳采用分体夹爪式的尾部锁紧结构，和连接器本体对接的一端加工有连续内螺纹，能和标准MIL规格圆形连接器的尾部外螺纹实现可靠旋合，螺纹配合的长度经过核算，既保证足够的啮合扣数防止振动松脱，又不会因为旋合过长造成装配时线缆芯线过度弯折。夹爪部分的开合角度做了限位设计，当尾部锁紧螺钉逐步拧紧时，夹爪会均匀向内收拢，抱紧线缆的外护套层，抱紧力的分布沿着夹爪接触面均匀扩散，不会出现局部应力集中割伤线缆护套的问题，同时能承受至少150N的轴向拉脱力，满足工业布线场景里线缆拖拽、晃动的受力要求。

　　电磁屏蔽的设计细节藏在结构配合面里：后壳本体采用导电金属材质加工，和连接器对接的端面预留了屏蔽衬垫的安装槽，装配时衬垫被压缩后能填满后壳与连接器本体之间的配合间隙，避免电磁信号从接缝处泄漏；夹爪收拢抱紧线缆时，会同时压接线缆外露的金属屏蔽编织层，让整个线缆屏蔽层、后壳、连接器本体、设备安装面板形成连续的低阻抗导电通路，把外部的电磁干扰阻隔在传输链路之外，也避免内部传输的信号向外辐射干扰周边敏感电子元件，适配非强腐蚀、非浸水的常规工业环境使用，不需要额外做密封灌胶处理就能满足常规EMC防护要求。

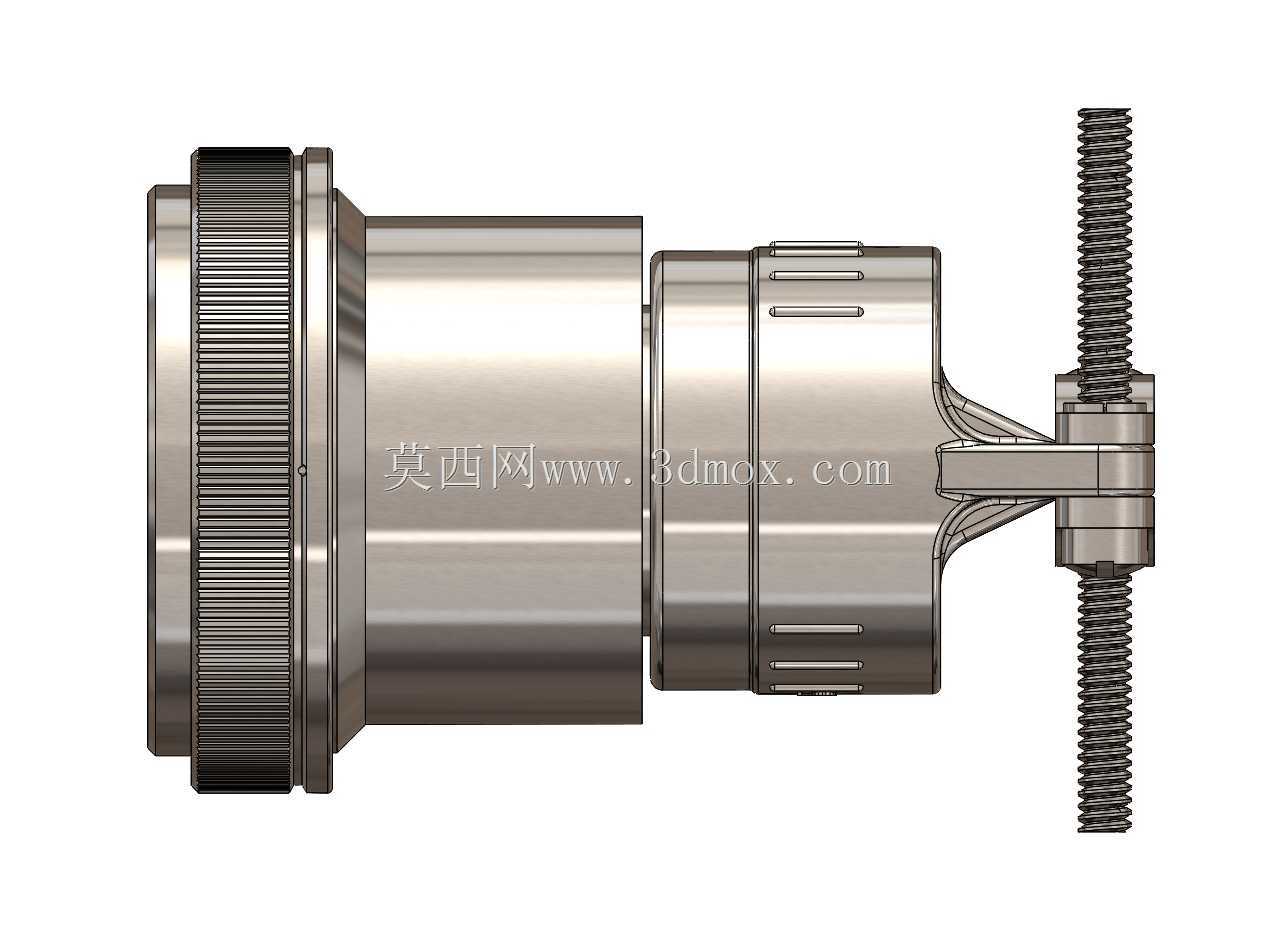

　　尺寸边界的设定完全匹配配套连接器的安装空间：后壳的最大外径控制在和连接器本体滚花部位齐平的尺寸，不会因为加装尾部附件造成接插件整体径向尺寸过大，在高密度布线的机柜内部不会和相邻接插件产生干涉；整体轴向长度从连接器对接端面到尾部线缆出口的距离经过优化，给线缆的弯曲预留了足够的应力释放半径，即使线缆在出口位置呈90度弯折，弯折半径也能满足线缆厂商给出的最小弯曲半径要求，避免长期弯折造成芯线疲劳断裂。本体外侧的滚花结构做了防滑纹路处理，在没有工具的情况下，操作人员可以徒手完成后壳与连接器的初步旋合对位，再用扳手拧紧尾部锁紧螺钉即可完成装配，不需要复杂的专用工装，适合现场布线时的快速安装作业。

　　从结构强度的角度考量，后壳的壁厚经过受力仿真校核，在夹爪反复开合、螺钉多次拧紧拧松的情况下，不会出现夹爪根部断裂、螺纹滑牙的问题；外露的锁紧螺钉采用防松设计，螺钉头部的槽型适配标准螺丝刀，在设备运维时可以快速拆卸，方便后期线缆维护、芯线检测作业。整个结构没有多余的冗余设计，所有的型面变化都服务于功能需求：滚花部位除了防滑，还能增加壳体的散热面积，在大电流信号传输场景下可以辅助导出接插件位置产生的热量；夹爪内侧加工有细密的防滑齿，抱紧线缆时不会出现线缆相对于后壳滑动移位的问题，即使在有持续振动的设备运行场景下，也能长期保持固定位置的稳定性。

　　在实际选型适配时，这款后壳可以直接配套对应螺纹规格的圆形连接器使用，不需要对连接器本体做任何改装，线缆出口的通径可以适配不同外径的多芯屏蔽线缆，夹爪的收拢范围覆盖常规工业控制线缆的外径区间，不需要额外更换不同规格的夹爪配件，减少了现场安装的配件储备需求。和常见的热缩管式尾部防护、金属波纹管防护相比，这种一体式金属后壳的防护可靠性更高，抗挤压、抗弯折的能力更强，在布线空间紧凑、线缆需要频繁移动的场景下，能大幅降低接插件位置的线缆故障概率，提升整个信号传输链路的长期运行稳定性。
