大规格双头螺柱连接紧固件结构设计

项目分类:通用五金配件 发布时间:2021-11-27 ID:418988
  • 大规格双头螺柱连接紧固件结构设计
  • 大规格双头螺柱连接紧固件结构设计
  • 大规格双头螺柱连接紧固件结构设计

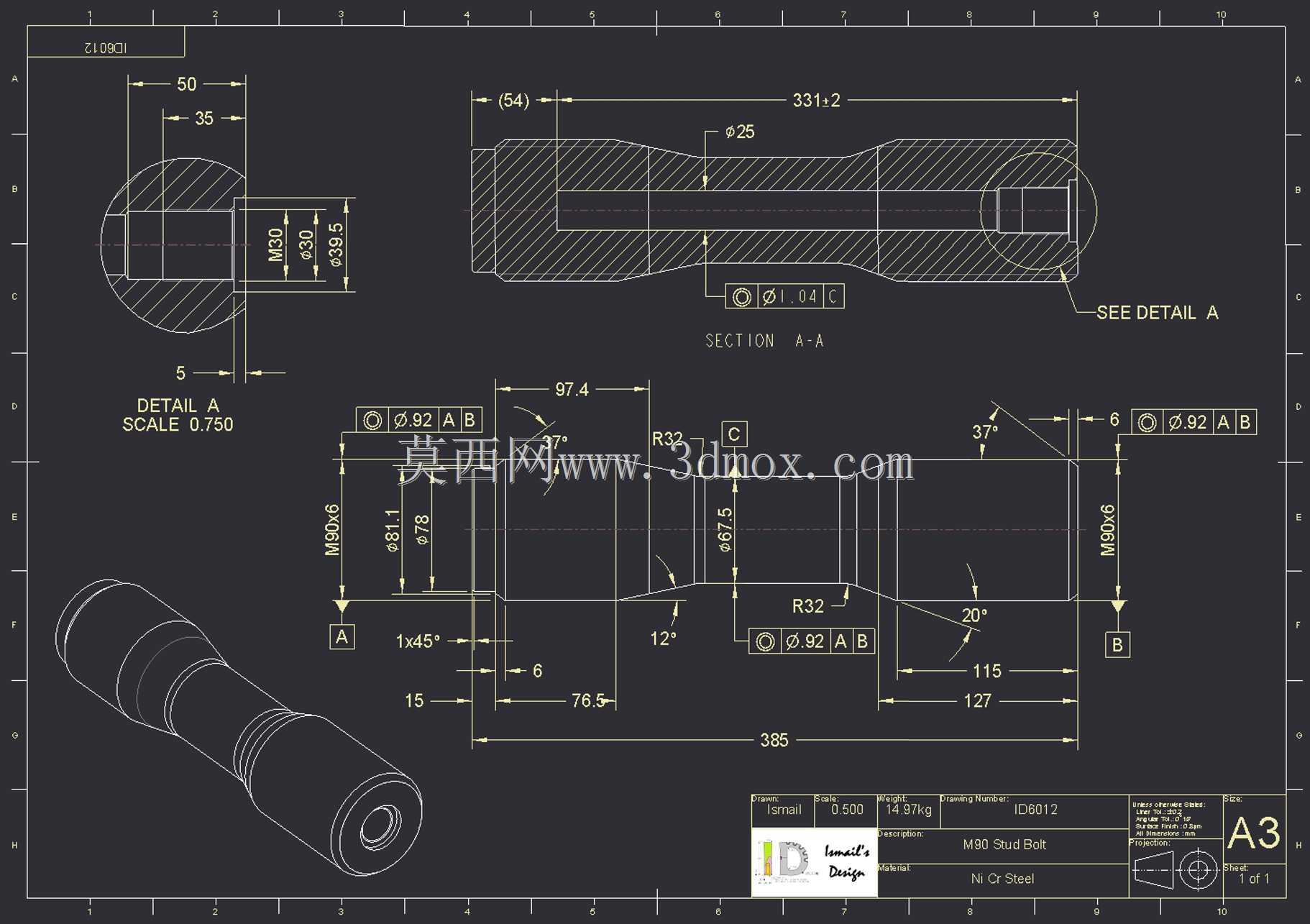

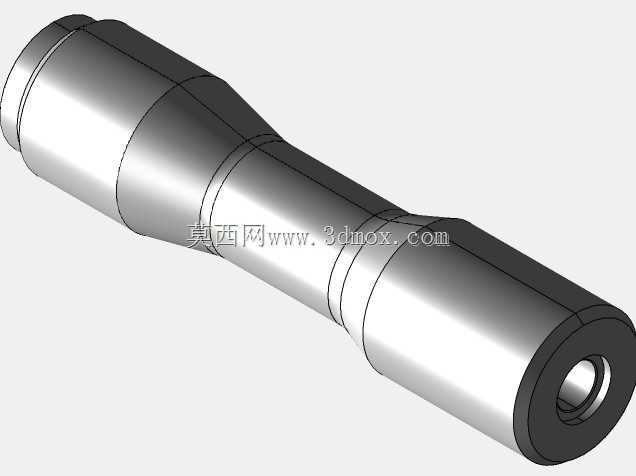

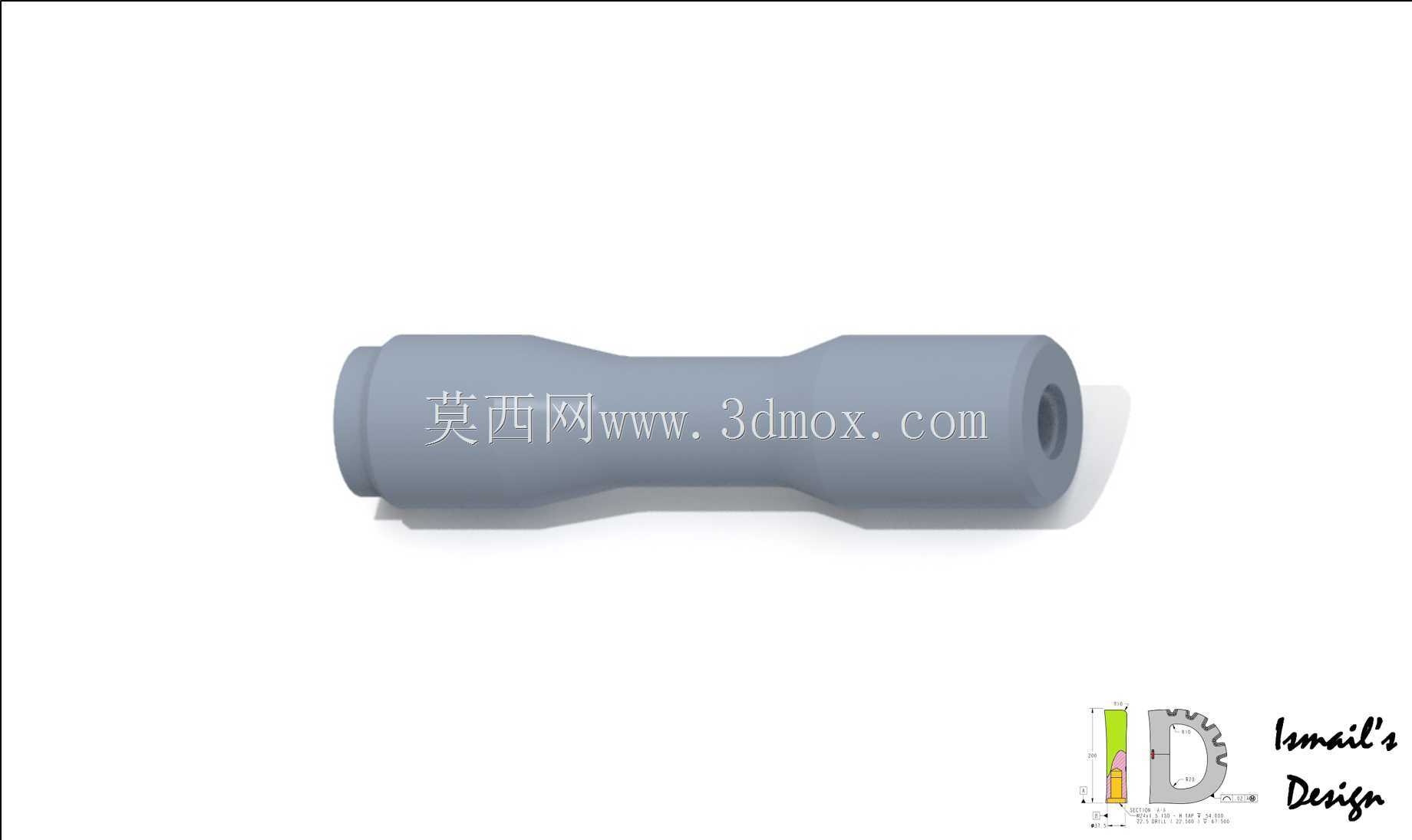

  适当减小中间段的横截面积,一方面可以降低螺柱整体的刚度,让预紧力的分布更均匀,当被连接件承受冲击、振动载荷时,螺柱可以通过自身的微量弹性变形吸收部分冲击能量,避免螺纹牙底承受过大的瞬时冲击载荷;另一方面,收腰结构可以让螺柱的应力集中区域从螺纹收尾处转移到中间光杆段,而中间光杆段没有螺纹加工带来的表面缺陷,抗疲劳性能远高于螺纹区域,能够大幅提升螺柱在交变载荷下的使用寿命。从安装边界来看,该螺柱两端螺纹的有效旋合长度需要匹配对应规格的六角厚螺母,设计时预留了足够的螺纹余留长度,确保螺母拧紧后螺纹末端露出2-3个螺距,既保证螺纹连接的旋合强度满足要求,也避免螺纹过长导致的安装干涉问题。中间收腰段的直径控制在螺纹小径的1.05倍左右,在重型机械装配、大型钢结构连接、液压设备阀组安装、重载工装夹具搭建的场景里,大直径双头螺柱是实现高强度可拆卸连接的核心零件,这类零件的设计合理性直接决定了连接副的抗疲劳性能、预紧力保持能力以及长期运行的结构可靠性。本次设计的M90规格双头螺柱,两端均加工有标准外螺纹,中间为光杆过渡段,整体采用变径收腰的结构形式,并非传统等直径光杆的双头螺柱结构,这种结构设计主要针对大规格螺柱预紧过程中的应力分布问题做优化。从实际工况出发,大直径螺柱在拧紧预紧时,螺纹收尾处与光杆的衔接位置极易出现应力集中,尤其是在承受交变载荷的连接场景下,应力集中位置会成为疲劳裂纹的起始点,最终导致螺柱断裂失效。设计时将中间光杆段做收腰处理,

  既保证螺柱整体的拉伸强度满足设计载荷要求,也能实现刚度调节的设计目的,螺柱两端的端面都加工有中心孔,既方便螺纹加工时的装夹定位,也可以在需要时作为液压拉伸器的安装定位基准,适配大规格螺柱常用的液压拉伸预紧工艺。在液压系统的重型阀块连接场景中,这类大规格螺柱需要承受高压油液带来的持续分离力,同时设备运行过程中的液压脉动会给连接副带来持续的交变载荷,传统等直径双头螺柱在这种工况下经常出现螺纹根部断裂、预紧力松弛的问题,而收腰结构的双头螺柱通过刚度匹配,能够让整个连接副的载荷波动更小,预紧力保持能力提升30%以上。在大型压力机的机架拉杆连接、重型减速机的箱体剖分面连接场景中,这类螺柱的安装空间往往比较紧凑,收腰结构的中间段直径更小,

  穿装时可以避免与安装孔壁发生剐蹭,降低大规格零件安装时的对位难度,同时中间光杆段的表面粗糙度控制在Ra1.6以内,减少穿装过程中的摩擦力,提升大规格螺柱的装配效率。设计过程中还需要考虑螺柱的受力方向,当连接副承受剪切载荷时,中间光杆段可以与安装孔形成小间隙配合,承担部分定位作用,避免螺纹部分承受横向剪切力,保护螺纹牙型不受挤压损伤。螺纹加工的精度等级选择6g级,适配常用的标准螺母,螺纹收尾处采用平滑过渡的退刀槽结构,退刀槽的圆角半径做加大处理,进一步降低螺纹收尾位置的应力集中系数。螺柱的两端端面与轴线的垂直度控制在0.05mm以内,确保螺母拧紧时端面受力均匀,避免出现偏载导致的螺纹牙受力不均问题。在实际选型应用中,

  这类大规格双头螺柱通常搭配高强度垫圈使用,垫圈的硬度略低于螺柱端面硬度,避免预紧时螺柱端面压伤被连接件表面,同时垫圈可以分散螺母对被连接件的压应力,保护连接表面。针对不同的工况环境,螺柱的表面处理可以选择氧化、镀锌或者达克罗处理,满足不同防腐等级的使用要求,但设计时需要考虑表面处理层对螺纹配合尺寸的影响,预留相应的尺寸公差,避免表面处理后螺纹配合过紧导致安装困难。从建模的角度来说,这类零件的三维建模需要重点保证螺纹牙型的准确性、退刀槽的圆角尺寸、收腰段的曲面过渡平滑性,因为这些细节直接影响后续有限元应力分析的结果准确性,如果建模时忽略了退刀槽圆角、螺纹收尾的细节,仿真计算得到的应力集中系数会与实际情况存在较大偏差,无法指导实际的结构优化。整个螺柱的结构没有多余的复杂特征,所有的结构设计都围绕实际工况下的载荷特点、安装需求、加工工艺性展开,没有冗余的装饰性结构,完全服务于机械连接的功能需求,在保证连接强度的前提下,通过结构优化提升了零件的抗疲劳性能和装配便利性,适配重型机械领域多种大载荷可拆卸连接的应用场景。
