双吊耳式异形连接承重支架结构设计

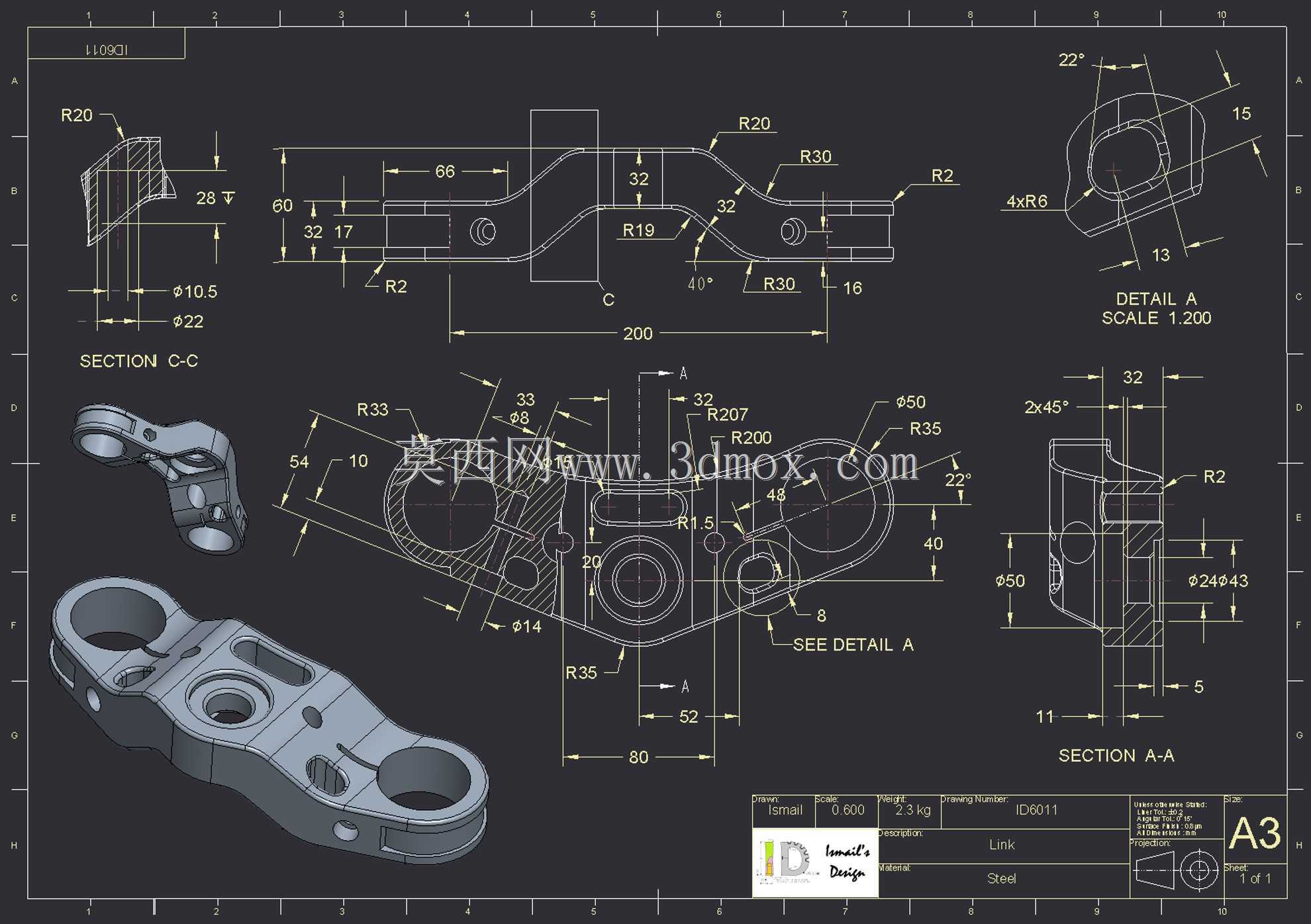

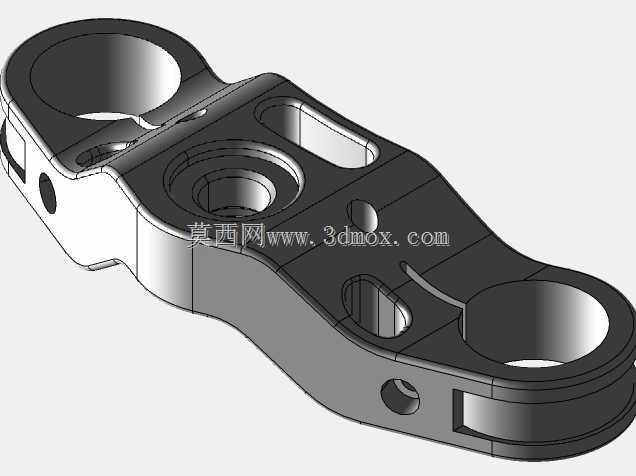

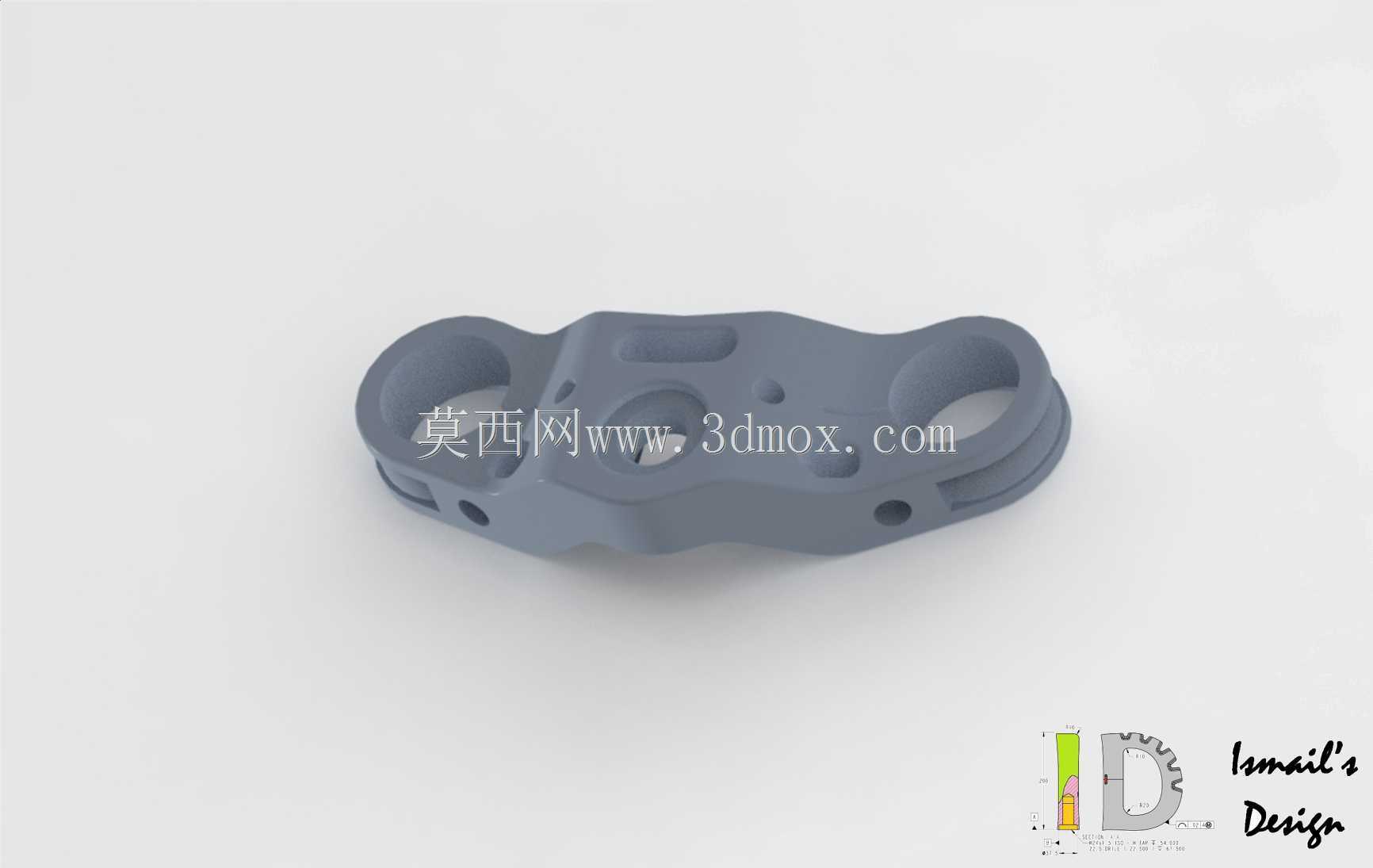

　　这款双吊耳式异形连接承重支架，主要应用在中小型户外装备、轻型运动器械以及非标自动化设备的连杆衔接部位，日常工况下承担两端构件的载荷传递与位置固定作用，区别于标准型材拼接的连接座，一体化铣削成型的结构能避免拼接缝隙带来的应力集中问题，在频繁受交变载荷的使用场景下，结构稳定性表现更突出。从结构设计逻辑来看，两端的环形吊耳是核心的安装对接位，内孔做了公差带收窄处理，适配对应直径的销轴穿装，孔壁预留了0.2mm的润滑脂存储间隙，长期往复摆动时不会出现销轴与孔壁干磨抱死的情况；吊耳外侧做了15度的倒角过渡，既可以消除安装时的锐边割手风险，也能在销轴穿装时起到导向作用，降低现场装配的对位难度。中间的异形基体部分，没有采用等厚度的实心结构，

　　而是根据有限元应力分析的云图结果，在低应力区域做了多处减重孔设计，这些减重孔并非随意开设，每个孔的位置都避开了主应力传递路径，在整体重量比同载荷实心支架降低32%的前提下，刚性指标没有出现明显衰减，完全满足额定载荷下的形变控制要求。基体上分布的多个小直径螺纹孔，是用来固定附属的限位挡片或者传感元件安装座，孔位周边做了0.5mm的凸台设计，安装平面铣平后凸台能保证连接件与基体的贴合度，避免因平面度不足导致的螺丝锁紧后受力不均滑牙问题。安装边界方面，两端吊耳的中心距是核心安装尺寸，设计时控制在常规同载荷支架的通用尺寸区间内，可直接替换原有老旧设备上的同规格铸钢连接座，不需要改动周边其他构件的安装位置；

　　整体外轮廓的最大宽度控制在吊耳外径的1.2倍以内，不会占用过多的设备内部安装空间，在空间紧凑的装配场景下适配性更强。基体底部做了平面度0.03mm的安装基准面，当需要将支架临时固定在工装台位上做预装配调试时，这个基准面可以直接贴紧工装台面，不需要额外加装找平垫块，能缩短现场调试的准备时间。从实际使用场景的适配性来看，这款支架既可以用在山地自行车的后避震连接部位，承受骑行过程中路面传递的颠簸冲击载荷，也可以用在小型液压工作站的管路固定支架上，抵消管路内液压油脉动带来的持续振动，甚至在轻型无人机的起落架连接部位也能适配使用，不同场景下只需要根据实际载荷大小调整对应壁厚，不需要改动整体的结构拓扑。结构细节上，

　　所有的棱边都做了R2的圆角过渡，没有尖锐的直角结构，一方面是铣削加工时可以减少刀具的应力磨损，延长刀具使用寿命，另一方面在做表面氧化或者喷塑处理时，圆角部位不会出现涂层堆积过厚或者漏涂的问题，表面处理的均匀性更好。吊耳内孔的两端还做了0.8mm的沉台，用来安装销轴端部的防尘挡圈，挡圈嵌入沉台后不会突出吊耳端面，避免设备运行过程中挡圈被周边构件剐蹭脱落，提升长期使用的可靠性。
