悬臂梁静力结构力学性能仿真分析案例

　　悬臂梁作为工程领域应用极为广泛的基础承载构件，在各类机械设备、建筑支撑、工装夹具结构中都承担着核心的载荷传递作用，从车间内小型工装的悬臂托架，到大型工程设备的外伸支撑臂，再到精密检测设备的探针支撑结构，这类单端锚固的梁结构的力学表现直接决定了整套结构的运行稳定性与使用寿命。在实际工程应用中，悬臂梁的固定端通常与设备基座、主体机架通过螺栓连接或者焊接的方式实现完全约束，自由端则根据使用场景的不同，会承受集中载荷、分布载荷或者交变载荷的作用，比如生产线旁的悬臂操作盒支架，自由端需要承载操作面板的重量与操作人员的按压力；起重设备的悬臂伸臂，需要承受起吊重物的拉力与自身重力带来的弯矩；检测设备上的悬臂测杆，需要保证受力后的变形量控制在精度允许范围内，避免检测数据出现偏差。

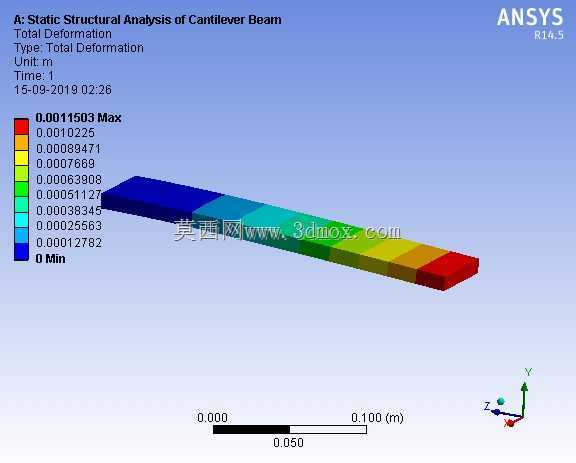

　　从结构设计的角度出发，悬臂梁的设计首先需要明确安装边界条件，固定端的约束刚度直接影响梁的实际受力表现，若固定端连接刚度不足，实际工作中梁的固定端会出现微小转角，会导致梁的最大变形位置与理论计算值出现偏差，这也是很多新手设计时容易忽略的问题——直接按照理想固支条件计算变形，实际装机后发现自由端下垂量远超设计预期。本次分析的等截面矩形悬臂梁，长度方向尺寸为0.1m量级，属于小型精密支撑类梁结构，这类结构通常应用在空间受限的精密设备内部，对受力后的变形量控制要求较高，从变形云图可以看到，梁的最大变形出现在自由端位置，最大变形量约为0.00115m，固定端位置变形量为0，变形量从固定端到自由端呈现连续渐变的分布规律，颜色云图从固定端的深蓝色逐步过渡到自由端的红色，直观反映了梁在静力载荷作用下的变形梯度变化。

　　在设计这类梁结构时，首先需要根据使用场景确定载荷类型与大小，若承受的是恒定静载荷，只需要校核静强度与静刚度即可；若承受的是周期性交变载荷，则还需要额外校核疲劳强度，避免固定端位置因为长期受交变弯矩作用出现疲劳断裂。梁的截面形状选择也需要结合安装空间与重量要求进行权衡，等截面矩形梁加工难度低，安装固定方便，适合载荷不大、空间充裕的场景；若需要在控制重量的前提下提升抗弯刚度，可以采用工字形截面或者空心矩形截面，在相同截面面积下获得更大的截面惯性矩，从而降低相同载荷下的变形量。

　　实际建模与仿真过程中，首先需要对梁的几何模型进行合理简化，去掉对力学性能影响极小的倒角、小安装孔等特征，避免网格划分时出现质量极差的单元，影响仿真计算的精度与收敛性。网格划分时，在应力集中的固定端位置需要适当加密网格，自由端位置网格可以适当粗化，在保证计算精度的前提下控制整体计算规模。边界条件的施加需要尽可能贴合实际安装状态，固定端位置约束所有平动与转动自由度，载荷的施加位置与方向需要与实际工作状态保持一致，若实际工作中载荷是作用在自由端的某个安装面上，就不能简单将载荷施加在一个点上，避免出现应力奇异导致计算结果失真。

　　从仿真结果的判读来看，除了关注整体变形量是否满足设计要求之外，还需要重点查看固定端位置的应力分布，因为悬臂梁的最大弯矩出现在固定端截面，这个位置也是整个梁最容易发生强度失效的位置，若固定端的最大应力超过材料的许用应力，就需要调整梁的截面尺寸、更换更高强度的材料，或者在固定端位置增加加强筋结构，降低局部应力水平。对于有精度要求的悬臂支撑结构，比如测量设备的测杆、精密工装的定位臂，刚度要求往往比强度要求更严格，哪怕应力远低于材料屈服强度，只要变形量超过精度允许的阈值，这个结构设计就是不合格的，这时候就需要通过优化截面形状、增加梁的截面高度、选用弹性模量更高的材料等方式来提升结构刚度，控制变形量在允许范围内。

　　在实际工程落地环节，梁的加工工艺也会影响最终的力学性能，比如采用机加工方式制作的金属悬臂梁，加工过程中产生的残余应力会导致梁安装后出现自然变形，需要在粗加工后安排去应力退火工序，消除残余应力后再进行精加工，保证梁的尺寸精度与长期稳定性。若采用型材焊接制作悬臂梁，焊接位置需要避开固定端的最大应力截面，避免焊接缺陷导致结构强度下降，焊接完成后同样需要进行去应力处理，防止焊接残余应力导致梁在使用过程中出现缓慢变形。安装环节需要保证固定端的连接面平面度符合要求，连接螺栓按照规定的扭矩对称拧紧，避免因为安装偏斜导致梁承受额外的附加弯矩，影响实际使用寿命。
