L型带孔安装定位连接支架结构

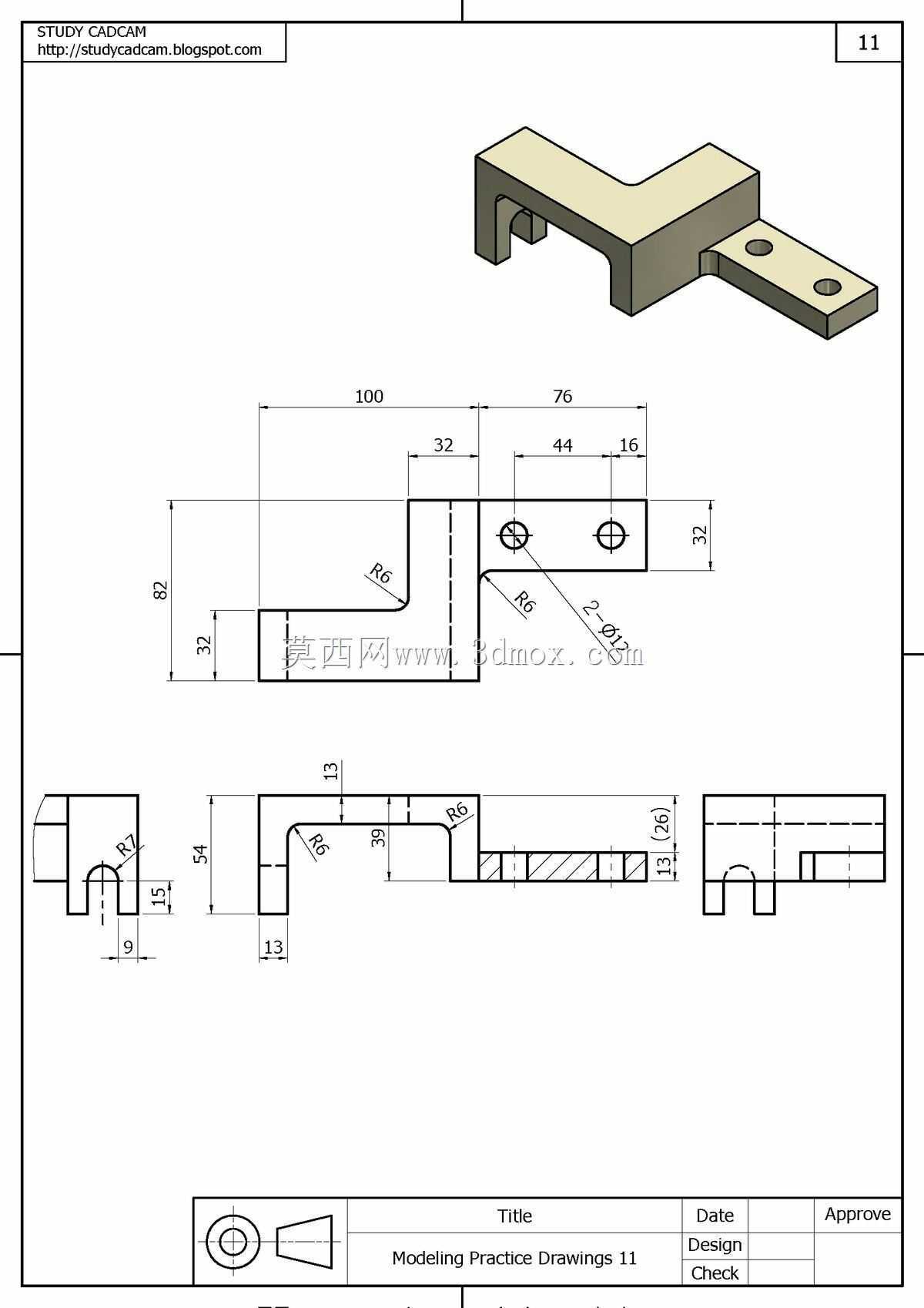

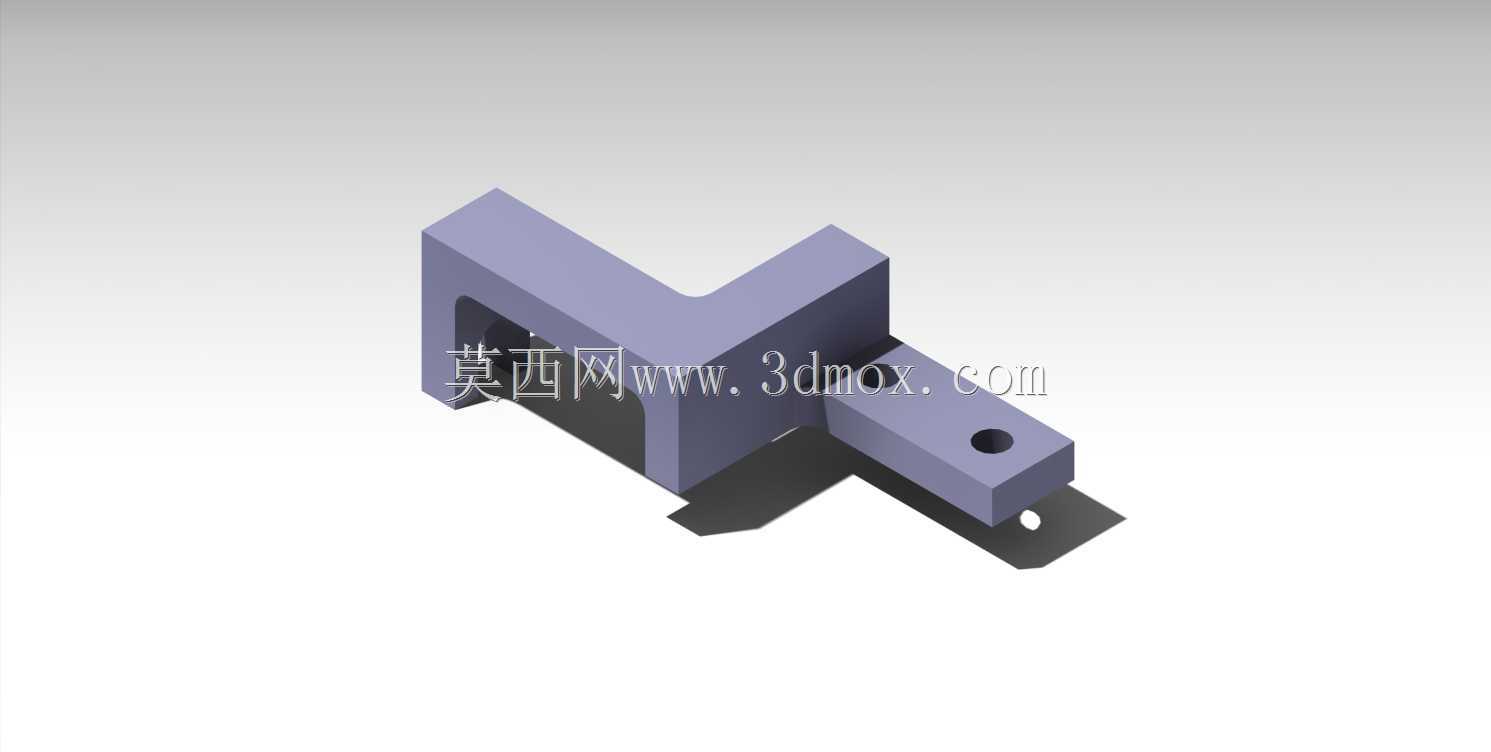

　　这类L型弯折结构的连接件，在轻工自动化输送线、小型工装夹具的定位模组里应用十分普遍，很多时候承担着相邻两个垂直方向构件的衔接、定位以及载荷传递的作用，不少入门级的结构设计练习也会选用这类零件作为建模训练载体，能很好地锻炼草图绘制、凸台拉伸、孔位特征添加、倒角处理这些基础建模操作的熟练度。从结构形态来看，零件主体为90度弯折的L型块状结构，一侧是带内凹让位槽的竖直支撑段，槽体的设置主要是为了避让相邻安装构件上的凸起结构，避免装配时出现干涉，同时也能在不影响整体结构强度的前提下适当降低零件自重，减少不必要的材料消耗；另一侧是向外延伸的水平安装段，段体上设置有一个贯通的圆形安装孔，孔位边缘做了轻微的倒角处理，既可以去除机加工后的毛刺锐边，

　　避免装配时划伤操作人员或者配套零件表面，也能引导紧固件顺利穿入，提升装配效率。水平安装段的末端下方还延伸出一个带小孔的薄型凸耳结构，这个凸耳主要用于辅助定位或者穿装细规格的锁止销，在一些需要快速拆装的工位上，这个结构能配合快拆销实现零件的快速定位与拆卸，减少螺栓紧固的操作时长。在实际设计这类零件的时候，首先要确认的是两个垂直安装面的平面度要求，作为衔接两个方向构件的基准面，如果平面度超差，装配后很容易出现相邻构件的位置偏移，长期受交变载荷的情况下还会在弯折处产生应力集中，引发零件开裂失效。其次是安装孔的位置度公差，尤其是水平段的主安装孔和凸耳上的辅助定位孔，两者的相对位置尺寸需要和配套构件上的孔位严格匹配，

　　否则会出现装不上或者装配后存在间隙、定位不准的问题。弯折处的圆角处理也是设计中需要重点关注的部分，直角弯折的结构在受载时应力集中系数很高，很容易在冲击载荷下出现断裂，根据零件的材质和承载需求设置合理的内圆角半径，能有效分散弯折处的应力，提升零件的疲劳寿命。从安装边界来看，竖直段的内凹槽深度和宽度需要匹配被衔接构件的凸起尺寸，预留0.1到0.2毫米的装配间隙即可，间隙过大会导致定位精度不足，间隙过小则会提升装配难度，甚至出现装卡过紧损伤零件表面的情况。水平安装段的长度需要根据实际安装空间确定，要保证紧固件安装时有足够的操作空间，不会和周边的其他管线、构件产生干涉，凸耳的伸出长度也不宜过长，否则会在受载时出现变形，影响定位精度。

　　这类零件的材质选择通常根据使用场景确定，普通的工装定位场景选用Q235钢做表面发黑处理即可满足强度和防锈需求，如果是在有腐蚀环境的工位使用，则可以选用304不锈钢材质，若对零件自重有要求，也可以选用6061铝合金做阳极氧化处理，在保证结构强度的同时降低整体重量。建模过程中，这类零件不需要复杂的曲面操作，重点在于特征的先后顺序梳理，一般先绘制L型的主体截面草图拉伸得到基础实体，再通过切除特征做出内凹让位槽，之后添加两个孔位特征，最后对锐边做统一的倒角处理，建模时需要注意各个特征的尺寸关联，比如安装孔的中心距、槽体的位置尺寸都要和实际装配需求匹配，避免后续出工程图或者做装配验证时出现尺寸错误。在实际的设备运维中，这类连接件属于易损的定位零件，长期受振动载荷的情况下，孔位可能会出现磨损变大、弯折处出现细微裂纹的情况，所以设计时除了满足强度要求，也要考虑零件的互换性，尽量采用通用的尺寸规格，方便后期损坏时快速更换，减少设备停机时间。
