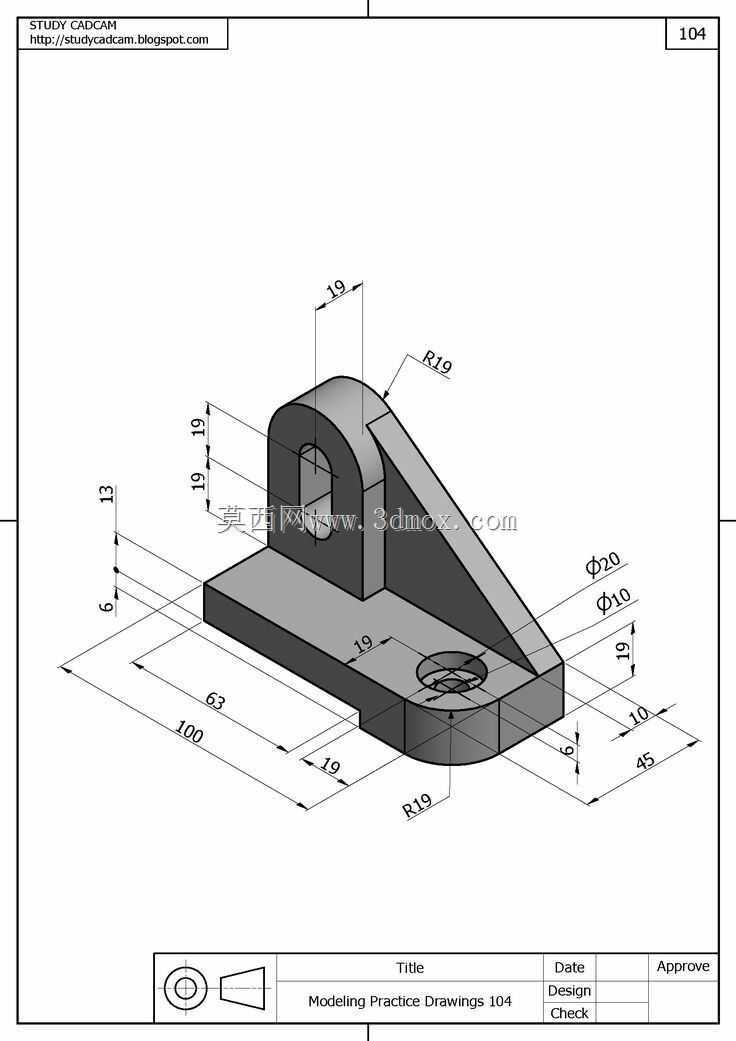

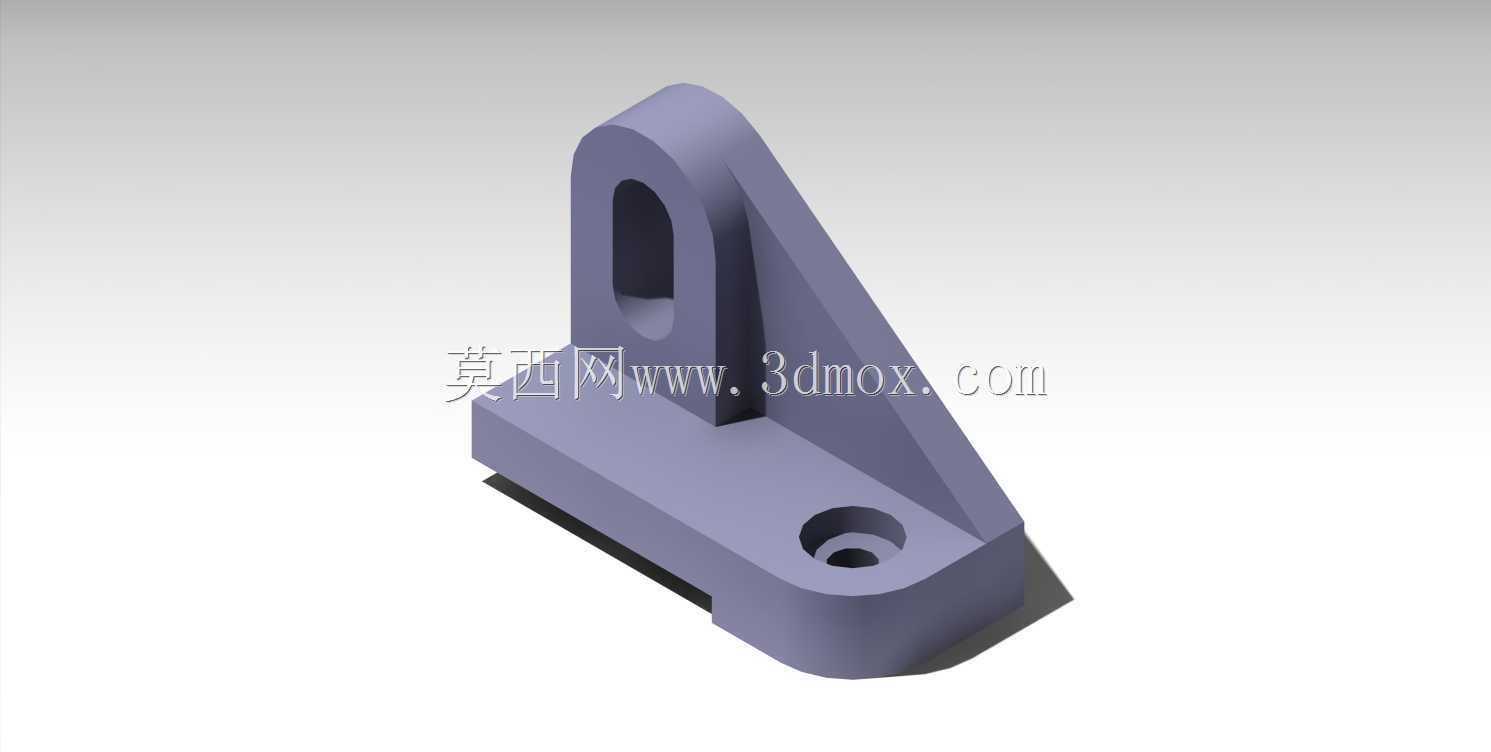

带加强筋立式单耳铰接安装支座结构

　　这类带三角加强筋的立式单耳铰接支座，在轻工输送线、小型工装夹具、非标自动化设备的连杆传动机构里应用十分广泛，核心作用是作为摆动杆件的端部铰接支撑点，承担杆件往复摆动过程中传递的径向载荷与小幅冲击载荷，避免支撑部位因应力集中出现变形或断裂。从结构设计逻辑来看，底部的矩形安装底板是整个构件的承载基础，底板上开设的沉头安装孔，可适配内六角圆柱头螺钉完成与设备机架台面的固定，沉孔结构能够保证螺钉安装后头部不突出底板平面，不会干涉上方铰接部件的摆动行程，同时底板与安装面的贴合面积经过核算，能够在常规M6-M8规格螺钉的锁紧力矩下，保证足够的静摩擦阻力，避免支座受横向载荷时出现滑移。立板部分的长圆孔是核心的铰接配合位，

　　这类长圆孔设计并非用于调节安装位置，而是为了适配带衬套的铰接销轴，长圆的轮廓可以在销轴受载产生微量形变时，预留一定的容让空间，避免销轴与孔壁出现卡滞，同时立板的厚度经过匹配，能够保证与常用的杆端关节轴承、铜套的宽度适配，不会出现铰接部件轴向窜动的问题。连接底板与立板的三角加强筋是整个结构的强度核心，在实际工况中，立板受铰接点的载荷会产生向外侧倾覆的力矩，三角筋的斜边结构能够将立板受到的弯矩顺畅传递到底板平面，分散应力传递路径，避免立板与底板的连接直角处出现应力集中，相比无筋的纯L型支座，同等材料用量下抗倾覆载荷能力可提升60%以上，同时筋板的厚度与立板保持一致，铸造或铣削加工时不会出现壁厚差过大导致的形变问题。从安装边界来看，

　　这类支座的整体高度通常控制在80-120mm区间，底板长度在60-90mm，宽度在40-60mm，安装孔的中心距按照标准螺钉排布设计，能够直接适配常用的铝型材台面、钢板焊接机架的安装孔位，不需要额外做转接板加工。在实际选型应用中，需要注意铰接孔的中心高度要匹配对应摆动杆件的运动轨迹，避免杆件摆动到极限位置时与底板或安装台面发生碰撞，同时如果应用在有腐蚀或潮湿的工况下，这类支座通常会做氧化或镀锌处理，表面的粗糙度控制在Ra3.2即可满足装配要求，不需要过高的表面加工精度，铰接孔的内孔公差通常取H7，能够与标准销轴、铜套形成间隙配合，保证摆动顺畅无卡滞。很多刚入行的结构设计人员在做这类支座建模时，容易忽略立板与底板、

　　筋板连接处的圆角过渡，直角连接的位置在受交变载荷时很容易萌生疲劳裂纹，实际建模时需要在所有内角位置添加R2-R3的铸造圆角或铣削圆角，既能够降低加工时的应力集中，也能避免热处理过程中出现开裂问题。另外底板的底面需要保证平面度要求，通常平面度公差控制在0.05mm以内，保证安装后与机架台面完全贴合，不会出现局部悬空导致的支座受力不均，长圆孔的两端圆弧需要与直边段平滑相切，避免加工时出现接刀痕，减少应力集中的风险点。这类支座的载荷传递路径非常清晰，铰接点受到的外力通过立板传递到三角筋和底板，再通过安装螺钉和结合面的摩擦力传递到设备机架，整个结构没有冗余的设计部分，在满足强度要求的前提下尽可能控制了整体重量，非常适合在轻量化要求较高的非标设备上使用，相比采购标准的铰接支座，这类定制化的结构可以根据实际安装空间调整各部分尺寸，更好适配紧凑的设备布局。
