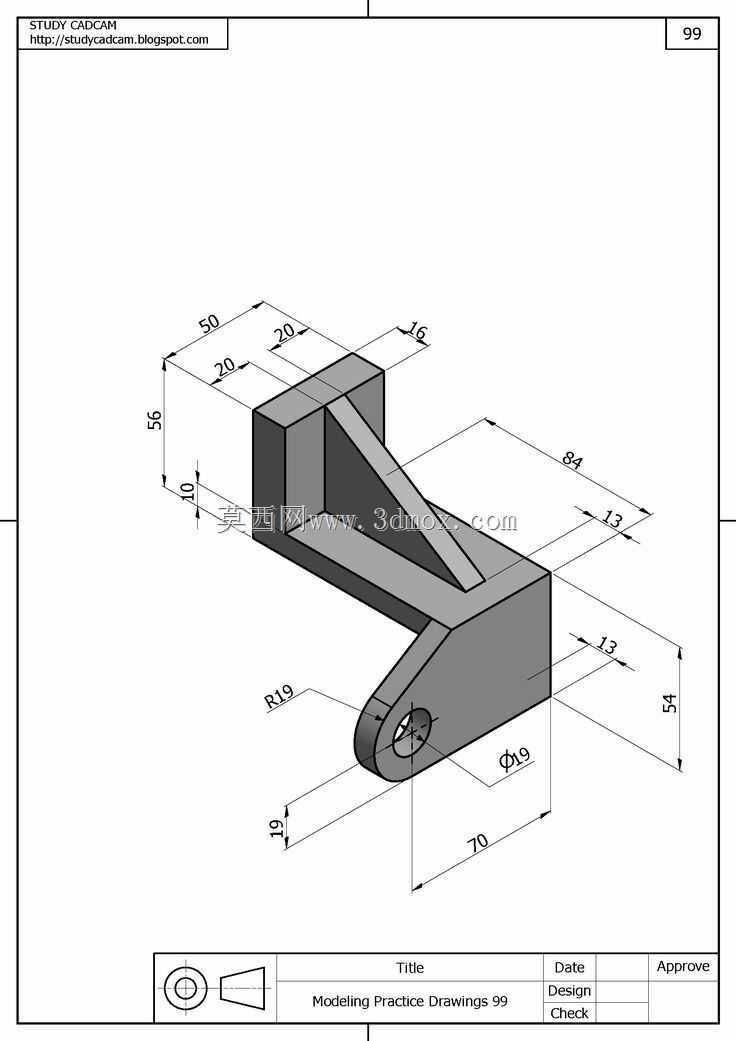

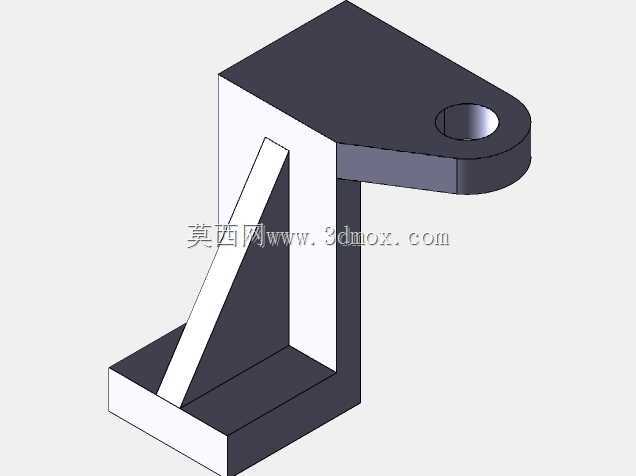

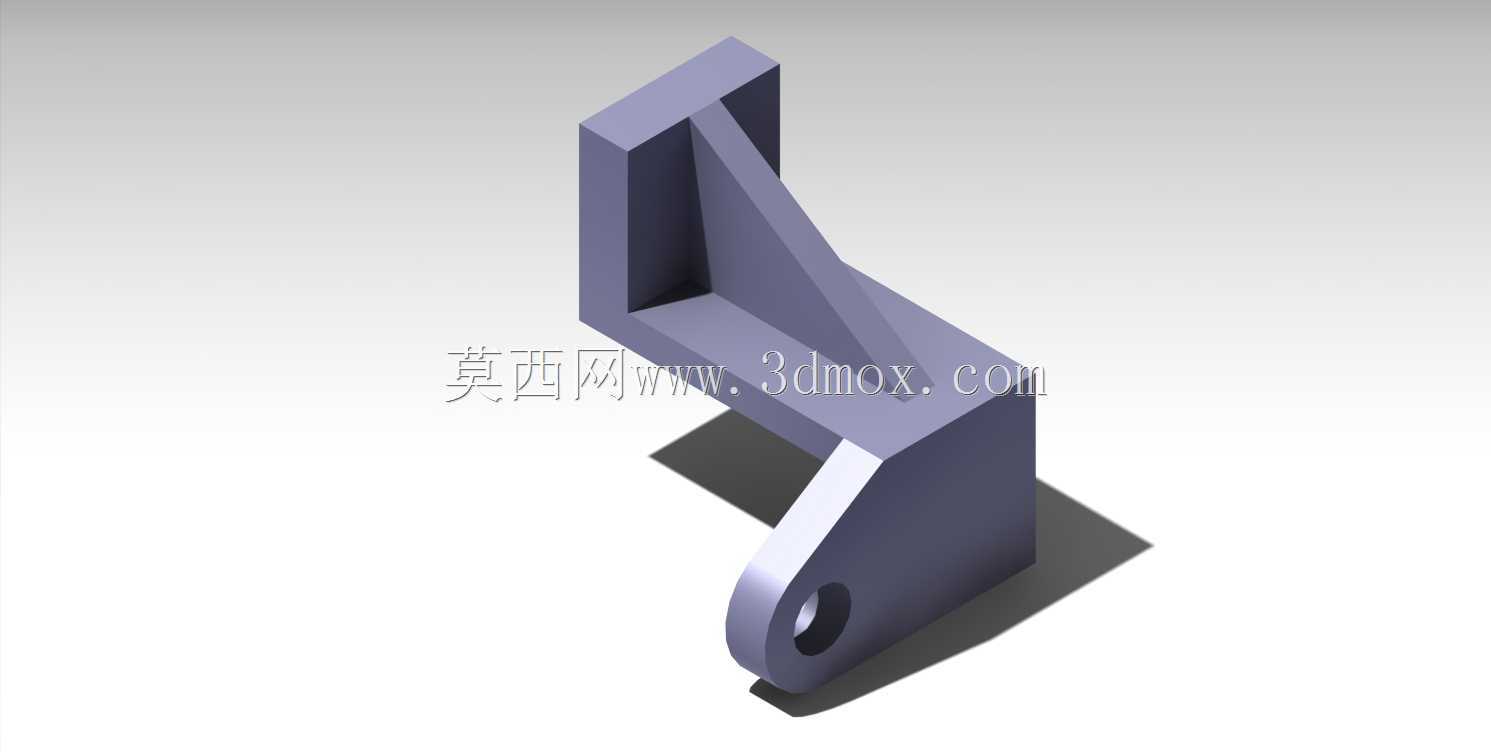

带加强筋单耳式角向连接支撑构件

　　这类带加强筋的单耳角向支撑构件，在轻工输送线侧边挡料机构、小型自动化设备的门板铰接支座、仓储分拣设备的导向杆安装座场景中十分常见，属于小载荷铰接连接场景的常用结构件。从实际使用需求出发，这类构件首先要满足两个垂直安装面的连接刚性，同时单耳端需要配套销轴实现铰接转动，因此结构设计上优先考虑受力路径的合理性。构件主体为L型角座结构，两个互相垂直的安装面分别承担不同的连接功能：竖直方向的安装面可通过螺栓固定在设备的型材框架或者钣金立板上，水平方向的安装面一方面承接单耳铰接端的载荷，另一方面通过三角加强筋连接竖直安装面，抵消单耳端受载时对角座结合处产生的弯矩，避免长期受载后角座出现开裂变形。单耳端设置有同轴的销轴安装孔，

　　孔位边缘做了圆弧过渡加厚处理，避免销轴转动时孔口应力集中导致的磨损过快，同时单耳的厚度根据常规铰接销轴的配套尺寸设计，既保证铰接处的抗剪切强度，也不会因为厚度过大造成销轴长度冗余、安装空间浪费。从安装边界来看，竖直安装面的平面度公差控制在0.1mm以内，保证和设备安装基面贴合时不会出现间隙，避免螺栓锁紧后构件产生内应力；水平安装面和竖直安装面的垂直度公差控制在0.05mm范围内，保证单耳端的铰接转动方向和设计方向一致，不会出现销轴卡滞、转动不畅的问题。加强筋的厚度设置为安装面厚度的0.8倍，筋板的两端分别延伸至两个安装面的边缘位置，最大化筋板的支撑范围，同时筋板和两个安装面的连接处都做了R3的圆角过渡，减少应力集中点，

　　在承受冲击载荷时能够有效分散应力。这类构件通常采用Q235钢材或者6061铝合金加工制作，根据使用场景的载荷大小选择对应材质：重载场景下选用钢材做表面发黑处理，防锈同时提升表面硬度；轻载场景下选用铝合金做阳极氧化处理，降低构件自重同时满足防锈要求。在实际装配时，竖直安装面通常设置两个沉头螺栓孔，沉头深度适配对应规格的内六角螺栓头高度，保证螺栓锁紧后头部不会突出安装面，避免和其他相邻部件产生干涉；单耳端的销轴孔根据配套销轴的公差做H7级精度加工，保证和销轴的间隙配合在合理范围，既不会因为间隙过大导致铰接晃动，也不会因为间隙过小造成销轴装配困难。很多设计人员在做这类小支撑件的时候容易忽略筋板的受力方向，把筋板设置在和受力方向垂直的位置，导致筋板完全起不到抗弯矩的作用，实际建模时需要先明确构件的受载方向：单耳端受到的载荷主要是垂直于耳片平面的径向力，这个力会对L型角座的拐角处产生绕拐角棱线的弯矩，因此加强筋必须设置在弯矩作用的平面内，也就是筋板平面和耳片平面保持平行，才能有效抵消弯矩。另外单耳端的外轮廓做了圆弧收边，除了避免锐边划伤装配人员之外，也能减少耳片端部的应力集中，当耳片受到侧向冲击力时，圆弧轮廓能够让应力更平缓地过渡到主体结构上，不会在耳片根部出现应力突变断裂的情况。从尺寸匹配角度，这类构件的整体高度通常根据安装空间的预留高度设计，竖直安装面的宽度适配常用的40系列铝型材安装槽间距，不需要额外做转接板就可以直接固定在工业铝型材框架上，

　　大幅降低现场装配的工作量；水平方向的伸出长度根据铰接点和安装基面的距离要求确定，保证铰接部件转动时不会和安装基面产生碰撞。在三维建模过程中，这类构件需要重点关注几个关键尺寸的关联：销轴孔的中心到竖直安装面的距离决定了铰接部件的转动半径，这个尺寸需要和相邻运动部件的运动行程做匹配校验，避免转动时出现行程不足或者干涉；销轴孔的中心到水平安装面的高度决定了铰接点的高度位置，需要和对侧的铰接座高度保持一致，保证销轴安装后处于水平状态，不会出现别劲的情况。很多新手建模时容易把两个安装面的厚度做的不一致，导致螺栓锁紧时两个面的变形量不同，长期使用后构件出现倾斜，实际设计中两个安装面的厚度保持一致，能够让螺栓锁紧力均匀分布在结合面上，连接稳定性更好。
