工业挡边式物料输送皮带机结构设计

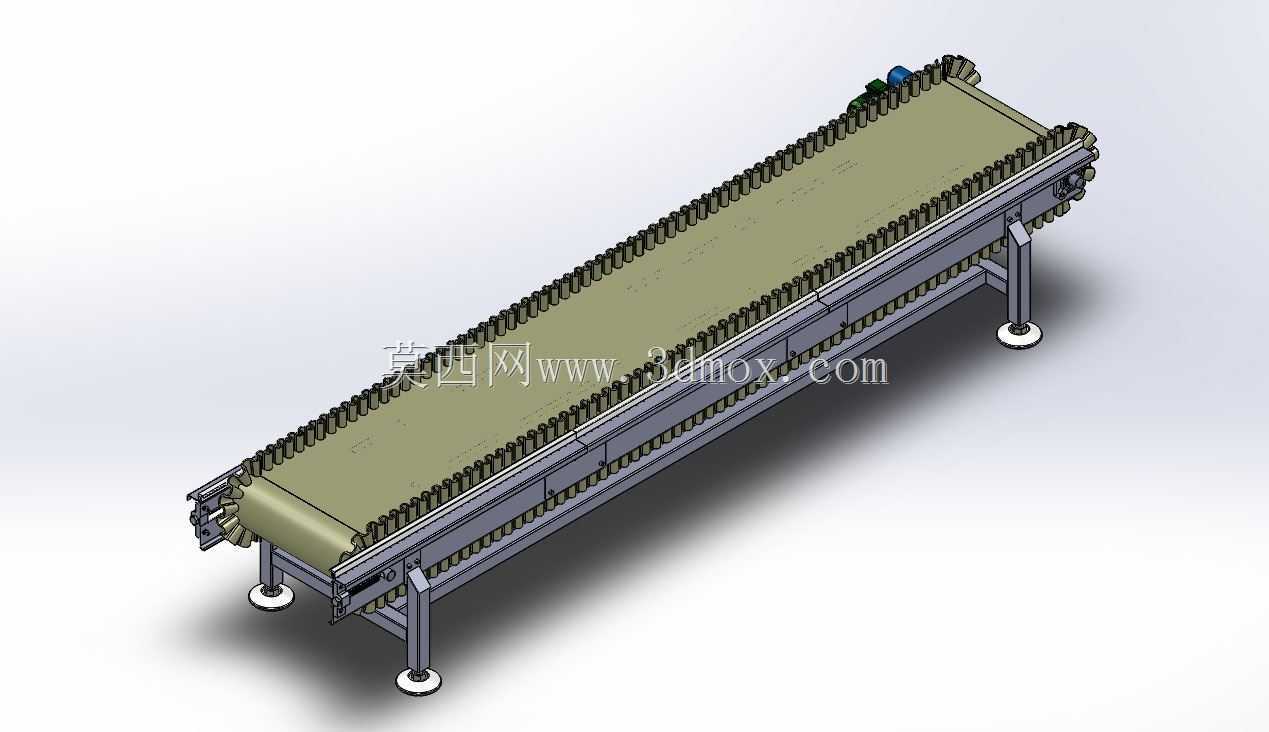

　　这款带式输送设备的三维结构，在轻工包装、电子组装、食品加工、小型零部件生产的车间产线衔接场景中适配性极强，可完成工序间的工件水平转运、不同工位间的物料传递，也可搭配分拣设备完成料件的定向输送，替代人工重复搬运作业，降低产线物流的人力消耗。设备主体采用开放式框架结构，机架选用标准型钢折弯焊接成型，整体刚性足以支撑常规散料、小型盒装件、轻质工业零件的输送载荷，不会出现长时间运行后的机架形变问题。两侧设置的挡边结构可避免输送过程中物料从皮带侧边滑落，针对颗粒状、小型不规则工件的输送场景做了针对性优化，挡边高度匹配常规小件的输送尺寸，不会出现卡料、掉料的情况。驱动端布置在设备的头部位置，采用电机直连驱动辊的结构，

　　减少了中间传动环节的功率损耗，驱动辊表面做了滚花处理，增大与皮带接触面的摩擦力，避免重载启动时出现皮带打滑的问题；尾部设置张紧调节机构，可通过调整尾部辊筒的前后位置，补偿皮带长时间运行后产生的蠕变伸长，保证皮带始终处于合适的张紧度，降低皮带跑偏的概率。支撑脚采用可调脚杯结构，可根据车间地面的平整度调整各个支撑点的高度，保证设备整体处于水平状态，避免因地面不平导致的皮带跑偏、物料偏移问题，脚杯底部的橡胶垫可起到一定的减震作用，降低设备运行时的振动传递，减少运行噪音。皮带选用平面防滑带，表面平整且具备一定的摩擦力，可适配纸箱、塑料盒、小型金属件等多种材质的物料输送，不会刮伤工件表面。设备的整体宽度控制在常规产线适配的尺寸范围内，

　　长度可根据实际产线布局做模块化拼接调整，安装时无需复杂的地基固定，仅需将设备放置在规划位置，调整脚杯水平后即可接电运行，安装边界要求低，可适配不同层高的车间布局，也可搭配爬坡段、转弯段组成完整的产线物流系统。设计过程中充分考虑了日常维护的便捷性，各个辊筒的轴承座均采用外露式安装，后期更换轴承、维护辊筒时无需拆解整体机架，皮带更换也可通过松开尾部张紧机构快速完成，减少设备停机维护的时间。两侧的机架预留了传感器、挡停机构、导向条的安装槽位，后期可根据产线的自动化升级需求，加装光电检测、工件挡停、扫码识别等功能模块，无需对主体机架做二次打孔焊接，拓展性较强。设备运行时的线速度可通过配套的调速装置调整，适配不同生产节拍的工位需求，

　　从低速的精密装配工位输送到高速的包装线输送都可匹配。机架表面做了喷塑处理，具备一定的防锈耐脏能力，适合车间多粉尘、少量油污的使用环境，日常清洁仅需擦拭表面即可，维护成本极低。从结构受力角度看，设备的中间段设置了多组托辊，支撑皮带的承载段，避免长时间承重后皮带出现下凹形变，保证输送面的平整度，托辊间距根据常规输送载荷做了优化，既不会因托辊过密增加不必要的制造成本，也不会因托辊间距过大导致皮带下垂、物料跳动。回程段也设置了对应的托辊，承托回程的皮带，避免皮带回程时出现晃动、剐蹭机架的问题。整体结构没有冗余的设计部件，所有结构件都服务于输送功能的稳定实现，没有多余的装饰性结构，完全围绕工业场景下的实用需求设计，各个部件的选型都兼顾了成本与可靠性，适合中小批量的产线配套使用，也可作为独立的输送单元单独使用。
