多吸口中央除尘管路及旋风分离装置

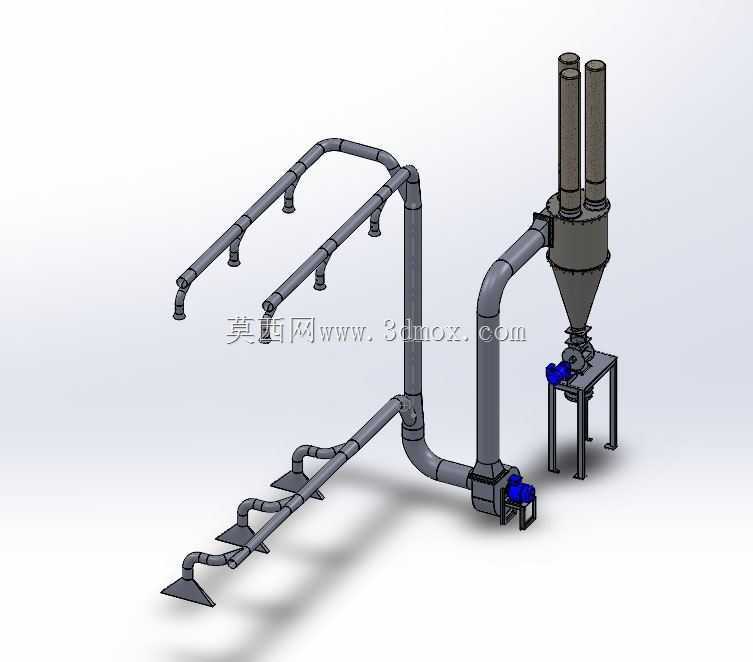

　　这套装置主要面向多工位产线的集中式粉尘收集需求，常见于木材加工车间的开料、砂光工位集群，五金打磨工段的多工位排布，或是粮食加工、饲料生产环节的散落粉料收集场景，替代单工位独立除尘设备的零散布局，减少车间内动力设备的重复布设，降低整体运维成本。从结构组成来看，整套系统分为末端吸尘捕集段、管路输送段、动力驱动段、气固分离段四个核心部分，末端共设置6个扁平式吸尘罩，其中3个沿上方横管排布、3个沿下方横管排布，吸尘罩采用扩口式锥形结构，罩口边缘做平直收边设计，安装时罩口距离产尘点的垂直高度控制在150-250mm区间，可根据产尘设备的实际扬尘方向调整安装角度，保证含尘气流可以顺畅进入罩内，避免粉尘外溢到车间作业区域。

　　管路部分采用等流速设计思路，所有主管道的管径根据输送风量匹配，保证管内气流速度维持在18-22m/s的合理区间，避免流速过低导致粉尘在管内沉积堵塞，或是流速过高造成管道壁面的过度磨损；管路转弯处全部采用大曲率半径的弯头，曲率半径取管道直径的2.5倍，减少气流转向时的局部阻力损失，同时避免弯头处出现积尘死角；每个吸尘罩与支管的连接处都设置了风量调节接口，可根据对应工位的实际产尘量调整支管阀门开度，平衡各支路的风量分配，避免距离动力端近的工位风量过大、远端工位吸力不足的问题。动力单元采用高压离心风机布置在管路中段位置，风机进出口采用软连接结构与管道对接，减少风机运行时的振动传递到管路系统，降低运行过程中的管路共振噪音；

　　风机底部设置独立安装支架，支架高度与管道中心标高匹配，安装时需要保证风机的水平度偏差不超过千分之二，避免运行时叶轮动平衡受影响。气固分离段采用旋风分离器作为一级除尘单元，含尘气流从分离器筒体上部切向进入，依靠离心力将粒径大于10μm的粉尘颗粒甩向筒壁，沿壁面滑落至下部的卸料装置，净化后的气流从顶部的两个排气筒排出，可根据现场环保要求在排气筒后端对接二级过滤装置，进一步截留细颗粒物；分离器下部配置回转卸料阀，可在系统正常运行的状态下连续排出收集到的粉尘，避免漏风影响分离效率，卸料阀下方预留接料空间，可对接集尘桶或是粉料输送装置直接将收集的物料转运走。安装边界方面，整套系统的横向跨度根据工位排布可做适配调整，

　　当前模型的管路排布覆盖的工位间距为1200mm，主管道的安装支架间距不超过3000mm，支架采用膨胀螺栓固定在地面或是车间立柱上，旋风分离器的安装位置需要预留不小于800mm的检修空间，方便日常检查卸料阀运行状态、清理分离器内部的积尘；管路安装时需要向风机方向预留千分之三的坡度，在管路最低点设置清灰口，方便长时间停机时清理管内可能沉积的少量粉尘。设计过程中需要重点核算系统的总阻力损失，匹配对应风压、风量的风机参数，同时根据输送粉尘的磨琢性选择合适的管道壁厚，对于打磨金属碎屑这类磨琢性强的工况，弯头部位可额外做耐磨衬里处理，延长管路的使用寿命；所有管道的连接法兰处都需要加密封胶垫，保证系统整体漏风率控制在3%以内，避免因漏风导致管内流速下降、吸尘效果变差。
