立式小型生物质气化燃烧炉结构设计

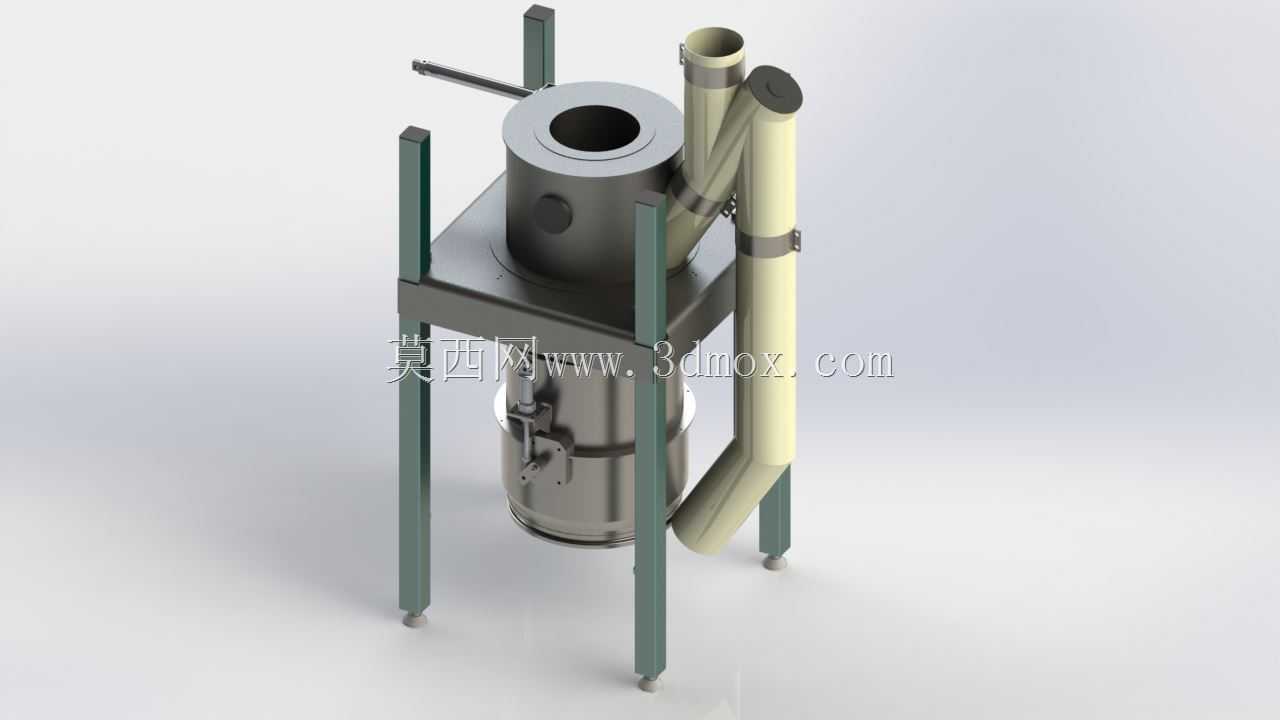

　　这套立式气化燃烧装置的三维结构，核心面向小型分布式生物质能源利用场景，常见于农户炊事采暖、小型作坊供热、偏远地区离网能源供给等工况，可适配秸秆碎料、木质颗粒、果壳残料等多种固体生物质原料，通过缺氧热解气化的原理将固态原料转化为可燃气，再供给后续燃烧端使用，相比直接敞燃生物质的方式，能大幅提升燃烧效率，减少烟尘与不完全燃烧产物的排放。从结构布局来看，整套装置采用立式同轴布置思路，核心反应腔体为不锈钢材质的圆柱筒体，上部预留进料与观火接口，中部设置炉排与一次风配风通道，下部集成灰渣收集腔体，灰斗部位快拆锁扣结构的设计，可在不停炉较长时间的前提下快速清理积灰，适配连续运行的工况需求。炉体外侧的四根立式支腿采用等边角钢材质，

　　通过上下两层方形安装板与炉体刚性连接，支腿底部设置可调式脚垫，可在不平整的安装地面调整设备水平度，避免炉体倾斜导致的内部料层偏斜、气化不均问题；支腿的安装跨距经过核算，在保证整体结构稳定性的前提下，预留了足够的下部操作空间，方便操作人员清理灰渣、调整一次风阀门开度。侧面的倾斜管路为可燃气导出与二次风混合通道，管路采用分段法兰连接结构，中段设置清理手孔，可定期疏通管路内沉积的焦油与飞灰，避免长期运行后管路通径缩小影响产气流量；管路末端的倾斜角度经过流场仿真优化，可利用可燃气自身的流动惯性实现初步的气固分离，减少大颗粒飞灰进入后续燃烧喷嘴的概率。上部的水平操作杆为料层拨弄机构，可在原料出现架桥、结焦问题时，从外部操作拨松内部料层，

　　无需打开炉盖破坏内部气化氛围，保证气化反应的连续稳定。设计过程中重点考虑了安装边界的适配性，整套设备的最大外轮廓尺寸控制在小型民用安装场景的适配范围内，无需大型吊装设备即可完成现场组装，所有外接管路接口均采用标准公称通径设计，可直接对接常见的民用灶具、小型采暖散热器等终端设备，无需额外定制转换接头。炉体材质的选择上，与高温烟气接触的部位均采用耐热不锈钢材质，外部支撑结构采用普通碳钢做防锈喷涂处理，在控制制造成本的同时，保证核心受热部件的使用寿命；各连接部位的密封结构采用耐高温石棉垫片，可避免运行过程中可燃气泄漏带来的安全隐患。从功能实现逻辑来看，整套结构将进料、气化、灰渣收集、燃气导出四个核心功能模块集成在同一立式框架内，

　　相比卧式气化装置占地面积更小，对安装场地的空间要求更低，适合空间受限的使用场景；配风通道的位置设置经过多轮样机测试验证，一次风从炉排下部均匀送入，保证料层底部的氧化层反应充分，二次风在燃气导出管路末端切向送入，可与可燃气充分混合，提升后续燃烧的火焰温度与燃尽率。
