食品工业用振动送料测距装置结构

　　在食品加工生产的散料处理环节，这类振动式送料配套测距的装置，常被布置在烘焙原料、膨化食品半成品、坚果炒货等干性散料的输送线起始段，衔接上游储料仓与下游称重、包装工位，替代传统的皮带送料或螺旋送料，解决易散落、易粘黏物料的匀速给料问题，同时通过配套的测距结构实时监测料层厚度，匹配后续工位的处理节拍，避免出现堵料、缺料导致的生产线停机。

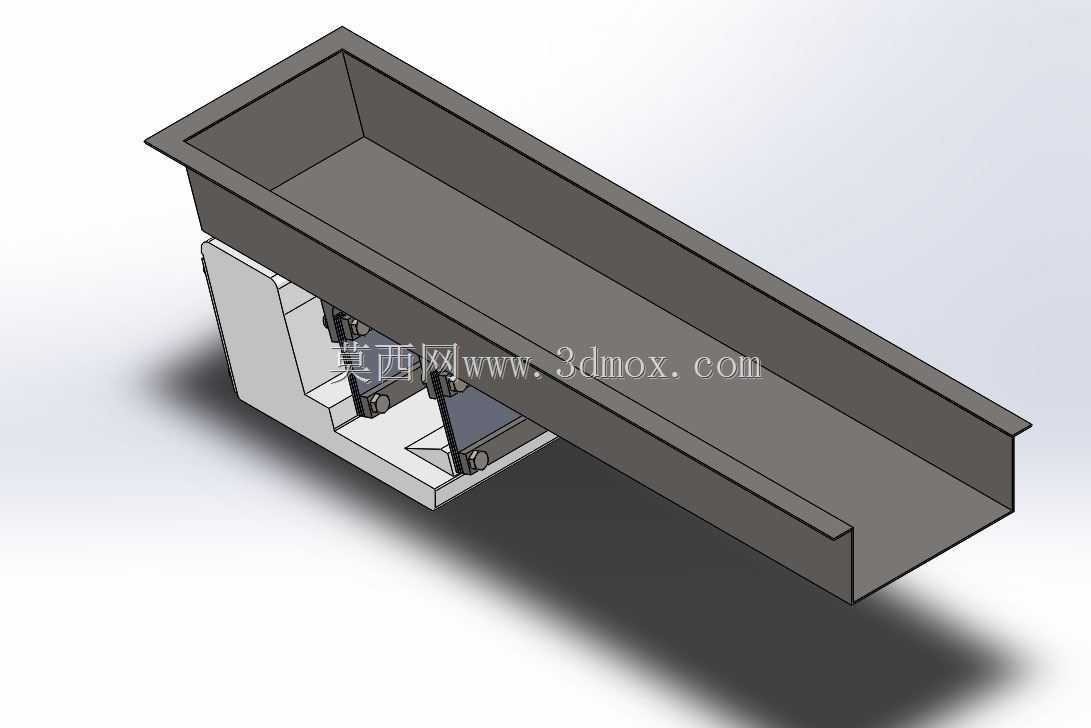

　　从结构设计逻辑来看，整个装置采用上料槽下振动驱动的分体式布局，上方的长条形敞口料槽采用浅槽型设计，槽体内壁做圆弧过渡处理，没有直角积料死角，完全符合食品加工设备的卫生设计要求，日常清洁时可以直接冲洗槽内残留，不会出现物料卡滞在结构缝隙里的情况。料槽的侧壁高度经过反复校核，针对常见的3-15mm粒径的食品散料，在额定振动频率下不会出现物料溢出槽体的问题，槽体的长度方向预留了15%的余量，保证物料在槽内输送过程中可以完成均匀铺开，配合测距模块的检测范围，不会出现检测盲区。

　　下方的振动驱动单元采用对称式支撑结构，两侧的支撑臂通过弹性元件与料槽底部连接，驱动源布置在支撑结构的中心位置，保证振动时的激振力均匀传递到整个料槽底面，不会出现料槽一端振幅大一端振幅小的偏载问题，避免物料在槽内堆积。支撑结构的底座设计了平整的安装面，安装时可以直接通过螺栓固定在生产线的机架台面上，底座与机架之间可以根据现场隔振需求加装橡胶减震垫，避免振动传递到整条生产线影响其他工位的设备精度。

　　设计过程中重点考量了安装边界的适配性，整个装置的宽度控制在常规食品生产线的机架宽度范围内，不需要额外加宽机架就可以直接替换原有同规格的送料设备，料槽的进料端高度匹配常见储料仓的出料口高度，出料端的高度可以通过支撑底座的调节垫片进行±20mm的微调，适配不同高度的下游设备进料口。测距模块的安装位置避开了振动源的直接传递路径，固定在料槽侧面的独立支架上，减少振动对检测精度的影响，检测方向垂直对准料槽内的物料输送面，可以实时采集料层的厚度数据，反馈给生产线的控制系统，自动调整振动驱动的振幅与频率，实现给料量的闭环控制。

　　在实际使用场景中，这类装置相比传统的重力自流给料，给料精度可以控制在±5%以内，不会因为物料的流动性差异出现给料量忽大忽小的问题，针对易碎的膨化食品类物料，振动输送的方式不会对物料造成挤压破损，成品率相比螺旋送料有明显提升。结构上没有复杂的传动部件，日常维护只需要定期检查弹性支撑元件的老化情况，不需要频繁加注润滑油，也不会出现润滑油泄漏污染食品的风险，完全满足食品生产车间的卫生安全规范。料槽采用食品级不锈钢材质制作，表面做拉丝抛光处理，耐磨性能可以满足长期输送硬质颗粒物料的使用需求，不会因为长期摩擦出现表面粗糙导致的物料粘黏问题。

　　整个装置的重心经过优化设计，落在底座安装面的中心区域，满负荷运行时的稳定性更好，不会因为长期振动出现地脚螺栓松动的问题，振动方向设计为沿料槽长度方向的微幅斜向振动，既可以推动物料向前匀速移动，又不会让物料出现抛洒的情况，输送速度可以根据生产节拍在0.1m/s到0.5m/s之间无级调整，适配不同产能的生产线需求。
