皮带传动用单槽滑轮结构设计

项目分类:通用机械零部件 发布时间:2021-11-27 ID:419195
  • 皮带传动用单槽滑轮结构设计
  • 皮带传动用单槽滑轮结构设计

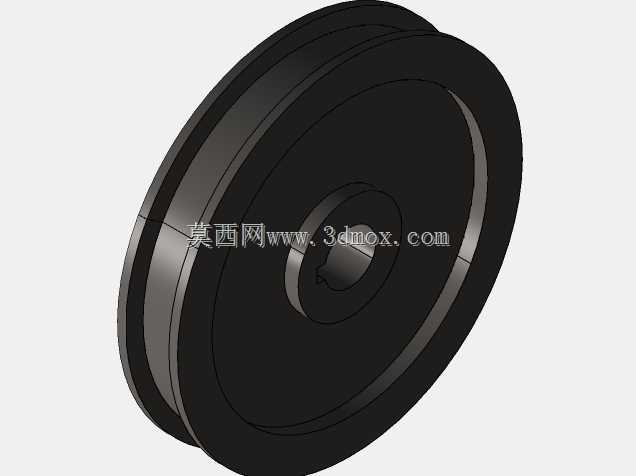

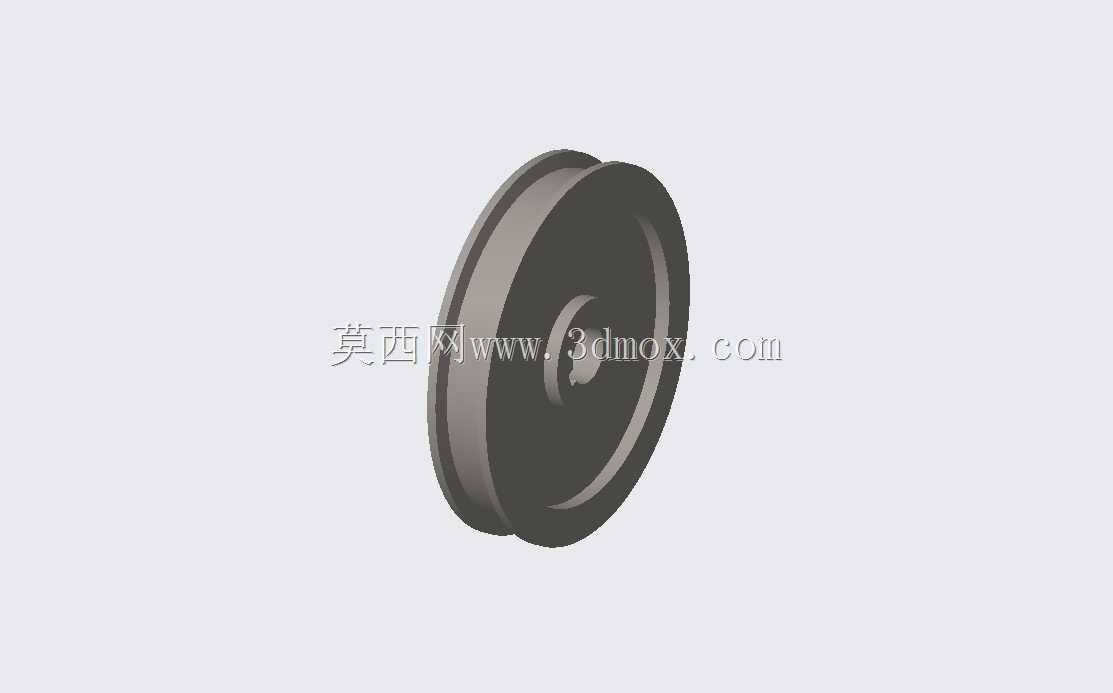

  在常规带传动系统的布局里,这类单槽滑轮是承担动力传递、皮带导向的核心基础零件,日常会出现在小型输送线、轻工设备辅传、农用小型机具、普通机床辅传动结构里,不像多槽带轮承担大扭矩多组带传动的负载,单槽结构的滑轮更多适配单根三角带或者平皮带的传动场景,安装空间紧凑的位置用得尤其多。从结构设计逻辑来看,轮体采用整体式结构,没有分体拼接的设计,轮缘部分的槽型是按照对应皮带的截面轮廓做的适配,槽壁的倾斜角度匹配皮带侧面的接触角度,保证传动过程中皮带和轮槽的接触面积足够,不会出现打滑、偏磨的问题,同时槽底预留了足够的间隙,避免皮带运转过程中底部和轮槽底发生硬摩擦,加速皮带的磨损。轮辐部分采用实心盘式结构,没有做减重孔设计,

  这种设计一方面是因为这类小尺寸滑轮本身重量不大,实心结构的加工工序更少,铸造或者切削加工的成本更低,另一方面实心轮盘的动平衡更容易控制,在中低转速的传动场景下,不需要额外做动平衡校正就能满足运转平稳性的要求,不会出现明显的径向跳动。轮毂部分的内孔是安装基准,设计时内孔的公差按照过渡配合选取,和传动轴配合后可以通过键连接传递扭矩,轮毂的轴向长度比轮缘的宽度略小,保证安装时轴上的定位台阶可以顶住轮毂端面,实现轴向定位,不会出现运转过程中轮体轴向窜动的问题。从安装边界来看,轮体外径的尺寸是根据传动比的要求确定的,和配套的主动轮、从动轮的直径匹配,保证传动比符合设计预期,轮缘的外径边缘做了小的倒角处理,

  避免安装皮带的时候锋利的边缘割伤皮带的橡胶层,同时也能减少运转过程中轮缘边缘和空气摩擦产生的风阻噪音。实际使用过程中,这类滑轮的工况负载不会特别大,所以材质一般选用灰铸铁就可以满足强度要求,灰铸铁的耐磨性好,切削加工性能优异,成本也比较低,铸造后经过时效处理消除内应力,再进行切削加工,就能保证尺寸的稳定性,长期运转不会出现明显的变形。设计的时候还要注意轮槽的表面粗糙度,不能太粗糙否则会加速皮带的磨损,太光滑又会降低摩擦力容易打滑,一般控制在Ra3.2到Ra6.3之间就比较合适,既能保证足够的摩擦力传递扭矩,又不会过度磨损皮带。在设备布局的时候,要注意这类滑轮的安装位置,保证两个配对带轮的轮槽中心面在同一个平面上,

  偏差不能超过允许的范围,否则皮带运转的时候会出现跑偏、掉带的问题,同时中心距的调整要预留足够的张紧行程,方便皮带安装和后期磨损后的张紧调整。不同于定轴转动的传动带轮,部分导向用的同结构滑轮还会在内孔加装轴承,作为惰轮使用,用来调整皮带的包角或者改变皮带的传动方向,这时候轮毂的尺寸要适配所选轴承的外径,内孔和轴承外圈采用过盈配合,保证轴承外圈不会和轮毂发生相对转动,这种用法在长距离皮带传动的布局里很常见,能够有效提升皮带的包角,提升传动的可靠性,避免打滑丢转的问题。从建模的角度来说,这类回转体零件的建模逻辑比较清晰,先绘制截面轮廓通过旋转特征生成主体结构,再根据安装需求加工键槽、倒角等细节特征,建模过程中要注意轮槽的尺寸严格对应标准皮带的参数,不能随意修改槽型的角度和深度,否则会导致皮带安装不匹配,出现早期失效的问题。
