带法兰连接结构的工业管道孔板构件

　　在化工流体输送、市政给排水、工业暖通循环、油气集输等管路系统中，带中间法兰连接的孔板管是兼顾管路对接、流量节流、介质整流功能的常用构件，这类构件的设计合理性直接影响管路系统的运行稳定性、流量检测精度以及后期维护的便捷性。从实际工程应用来看，这类孔板管常安装在需要分段拆装的管路节点处，比如流体计量段前端、管路变径衔接位置、设备进出口的短接部位，既可以通过中间的孔板结构实现流体的节流降压或者流量差压检测，也能通过两端的法兰结构实现与上下游管路的快速对接，中间的法兰拆分结构还能方便后期对孔板部位进行清理、检修或者更换不同孔径的孔板，适配不同工况下的流量调节需求。

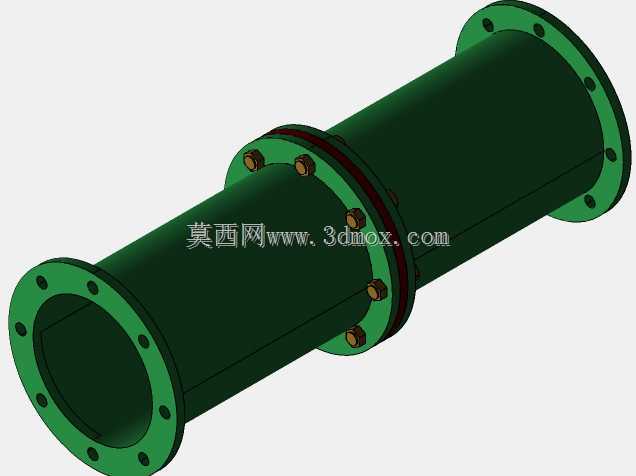

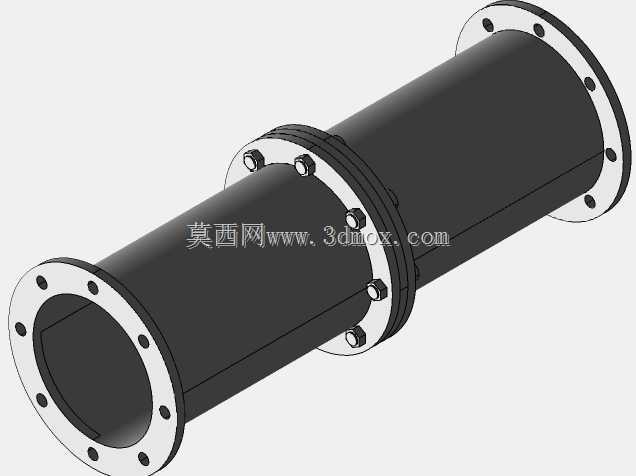

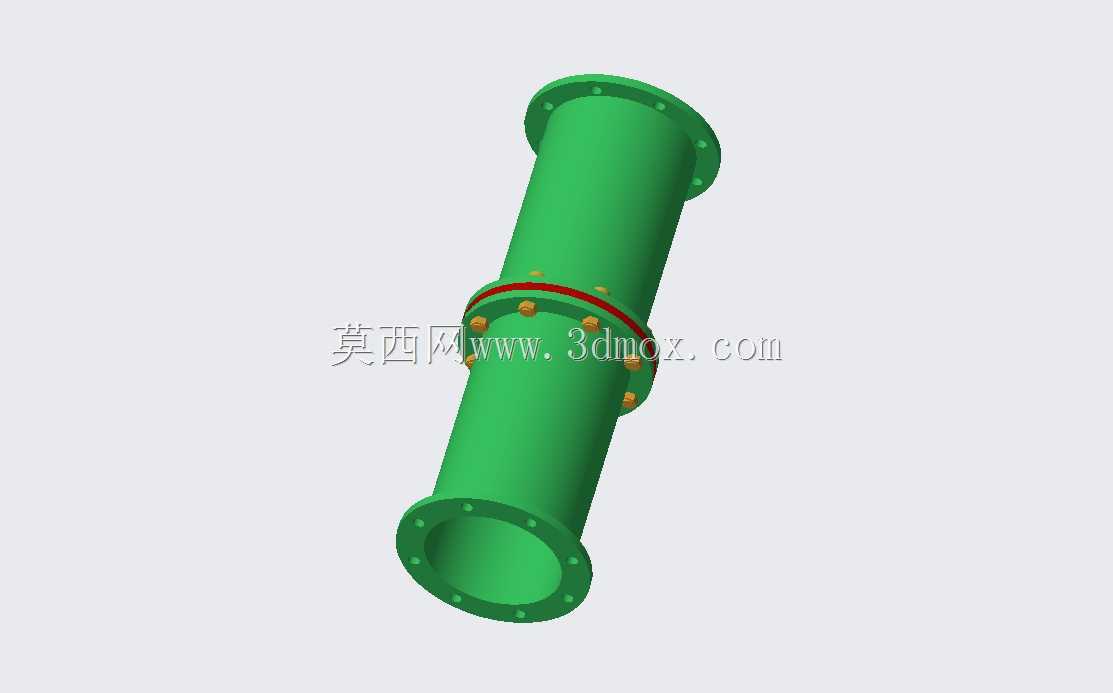

　　从结构设计逻辑来看，该构件整体采用等径直筒段作为主体流道，两端设置带螺栓孔的平焊法兰结构，法兰端面上预留有密封垫片的安装位置，能够在螺栓锁紧后实现端面的静密封，避免管路内的介质出现泄漏。筒身中间位置设置一对对接法兰，两片法兰之间夹持孔板元件，法兰周向均匀布置螺栓连接位，通过螺栓预紧力将孔板夹紧固定，这种分体式设计不需要将整段管路从系统中切割拆除，只需要松开中间法兰的连接螺栓，就能完成孔板的更换或者内部流道的清理，相比一体式焊接的孔板短节，维护效率提升明显，也能降低后期运维的材料成本。

　　设计过程中首先要确认的是安装边界尺寸，两端法兰的螺栓孔中心距、法兰外径、密封面直径需要和上下游对接的管路法兰参数完全匹配，避免现场安装时出现孔位不对、密封面错位的问题。筒身的内径尺寸需要和对接管路的通径保持一致，减少流道突变带来的局部阻力损失，孔板的开孔直径则需要根据实际工况的流量范围、前后压差要求、介质特性来计算确定，开孔位置需要与筒身中心完全同轴，避免出现偏流导致的流量检测误差或者局部冲蚀问题。中间连接法兰的螺栓数量和规格需要根据管路的设计压力来选型，保证在额定工作压力下法兰连接不会出现密封失效，法兰之间的密封垫片需要根据输送介质的腐蚀性、工作温度来选择适配的材质，比如普通水系统可以用橡胶垫片，高温油气系统则需要选用金属缠绕垫片。

　　从建模细节来看，筒身的壁厚需要满足设计压力下的强度要求，同时要考虑法兰焊接处的应力集中问题，在筒身与法兰的连接位置设置合理的焊接坡口或者过渡圆角，减少焊接残余应力对结构强度的影响。两端法兰的螺栓孔采用均匀圆周布置，孔位的位置度公差需要控制在合理范围内，保证现场安装时螺栓能够顺利穿入。中间法兰与孔板的接触平面需要保证足够的平面度，避免夹紧后出现缝隙导致介质从法兰面旁通，影响孔板的节流或者计量精度。筒身外表面的结构做等径直筒设计，没有多余的凸起结构，方便后期做外部保温层的包裹，也能减少管路安装时的空间占用。

　　在实际选型应用中，这类孔板管需要根据现场的管路敷设空间确认整体长度，避免出现长度过长无法安装、或者长度过短导致法兰对接操作空间不足的问题。如果用于差压式流量检测场景，还需要在孔板前后的规定位置预留取压口的安装位置，保证取压的准确性；如果仅作为节流降压使用，则可以根据压降要求调整孔板的开孔率，同时需要考虑孔板前后的流态稳定段长度，避免弯头、阀门等扰流件距离孔板过近，导致流态紊乱影响节流效果。对于输送含固体颗粒介质的管路，孔板的开孔边缘需要做倒角处理，减少介质长期冲刷对孔板的磨蚀，延长构件的使用寿命。
