作为常年跟工程机械结构打交道的设计人员,我在做这款铲斗的三维结构时,最先考虑的从来不是外观好不好看,而是一线作业场景里的实际受力情况。先从作业场景说,这类大铲斗主要适配中型履带式挖掘机,覆盖的工况非常杂,土方开挖、砂石装卸、基坑清底、松散物料堆取都要用到,甚至偶尔还要应对带少量碎石的硬土层作业,这就要求结构不能只做理想工况下的强度校核,必须留足冗余量应对偏载、冲击载荷。

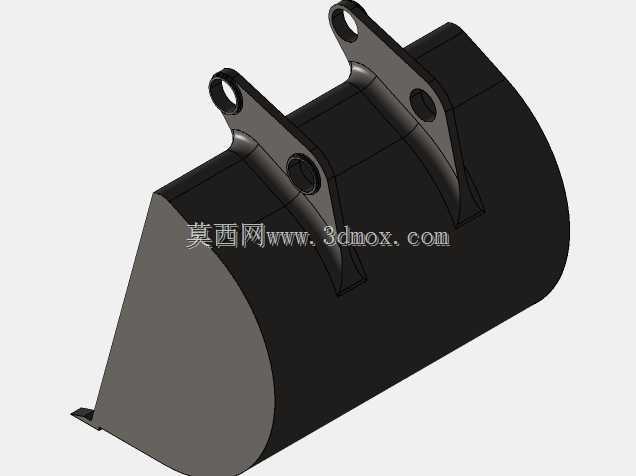

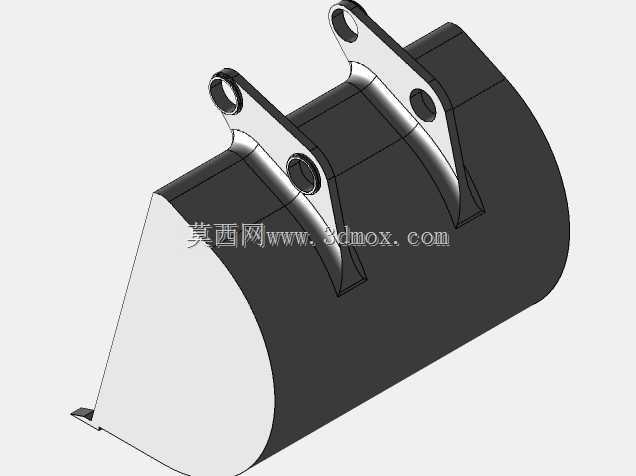

先讲安装边界的设计逻辑,铲斗上部的两个铰接耳板是核心安装接口,耳板的孔位同轴度必须严格控制在0.1mm以内,不然和斗杆、连杆装配后会出现别卡,作业时铰接位置会产生额外的交变应力,很容易过早出现焊缝开裂。耳板的厚度不是随便定的,要匹配对应吨位挖掘机的斗杆销轴直径,销轴孔内部要预留衬套安装位,衬套和耳板采用过盈配合,避免作业过程中衬套跟转磨损耳板本体,毕竟耳板是和铲斗主体焊接在一起的,一旦磨损更换成本极高。两个耳板的间距严格匹配对应机型的连杆安装开档尺寸,不能出现安装时干涉或者间隙过大晃荡的情况,耳板和铲斗背板的连接位置做了圆弧过渡加强,不是直角焊接,直角位置应力集中系数能达到3以上,作业中受冲击时很容易从焊根位置裂穿,圆弧过渡能把应力集中系数降到1.5以内,大幅提升结构疲劳寿命。

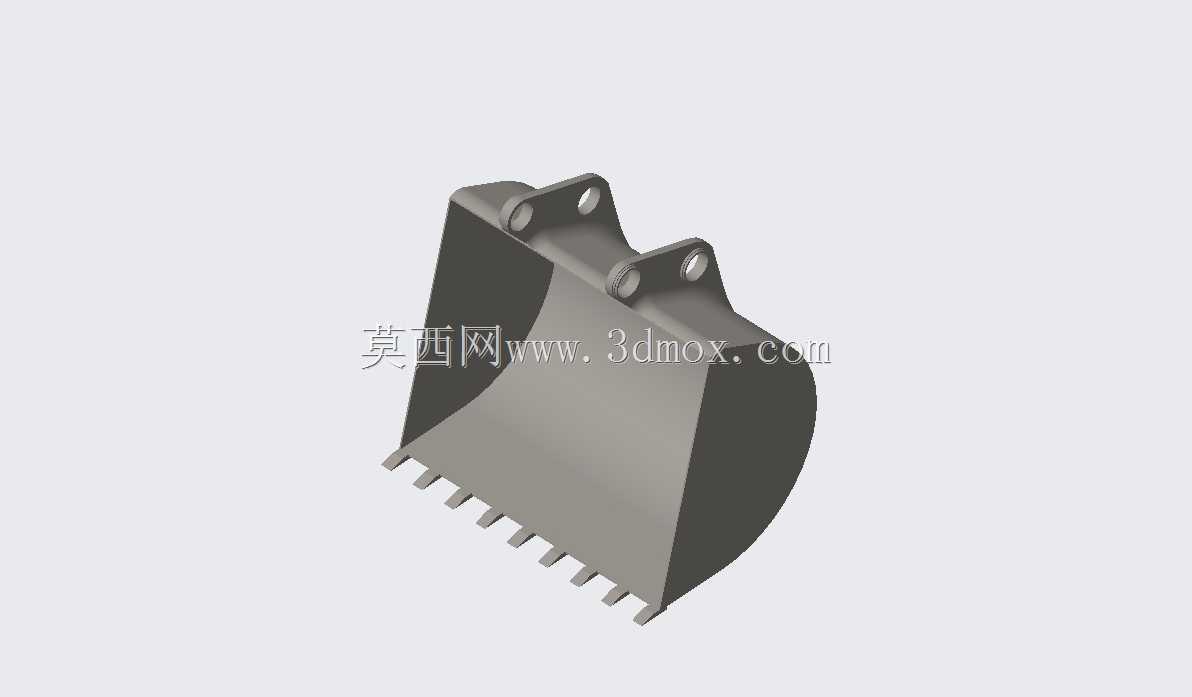

再看斗体本身的结构设计,斗腔的弧度是经过反复调整的,不是简单的圆弧拼接,斗底的弧线角度要保证收斗时物料不会往斗口方向滑落,同时卸料时只要翻转到对应角度,物料能靠自重完全卸净,不会粘在斗底死角。斗口前沿的斗齿是分体式安装结构,每个斗齿都对应独立的齿座,齿座和斗唇采用坡口焊透连接,斗齿和齿座之间用销轴固定,磨损后可以单独更换斗齿,不用整体切割更换,大幅降低一线运维成本。斗齿的排布间距经过测算,既不会因为间距太大导致挖掘时阻力陡增,也不会因为间距过小增加不必要的结构重量,斗齿的伸出长度要保证挖掘时最先切入物料,保护斗唇本体不被直接磨损,毕竟斗唇是整斗的核心受力边框,一旦磨损变形整斗的结构强度都会受影响。
侧板的设计也有讲究,两侧的边板比斗腔侧板向外加厚延伸,形成侧刃结构,作业时侧边切入物料不会直接磨损主侧板焊缝,边板的上沿做了折弯加强,避免铲斗侧边刮碰岩壁、基坑侧壁时出现变形。斗的背部也就是和耳板连接的背板位置,额外加了两道纵向加强筋,从耳板下沿一直延伸到斗唇后部,把挖掘时的受力直接从铰接位置传导到整个斗体,避免应力集中在耳板焊接区域。整个斗体的板材选用上,不同位置用不同厚度的耐磨钢板,斗唇、耳板、侧刃位置用高硬度耐磨板,斗腔中后段用稍薄的高强度结构钢,在保证整体强度的前提下控制整斗重量,不会因为斗体过重导致挖掘机前端载荷过大,影响整机的作业稳定性和 lifting 能力。
实际作业中,很多铲斗损坏都不是因为静载强度不够,而是反复挖掘、卸载过程中的交变载荷加上偶尔的冲击载荷导致的疲劳开裂,所以在做三维结构时,所有焊接位置都做了焊趾过渡处理的结构预留,不会让焊缝直接承受垂直方向的拉力。另外斗体的整体宽度要匹配对应挖掘机的作业半径和回转稳定性,不能为了追求单次装载量盲目加宽斗宽,不然满斗回转时整机倾翻力矩超过设计阈值,会给挖掘机的回转支承、工作油缸带来额外的过载损耗。安装尺寸上,除了上部的两个主铰接耳孔,还要考虑和摇杆连接的下铰接点位置,三个铰接点的相对位置尺寸必须和对应机型的工作装置连杆参数完全匹配,不然会导致铲斗的挖掘角度、卸料角度达不到设计要求,出现收斗不到位撒料、卸料不净卡料的问题。
从实际使用反馈来看,这类带齿的大铲斗在松散土方作业时,斗齿的破土效果能比无齿平斗降低30%左右的挖掘阻力,能有效降低液压系统的工作压力,减少燃油消耗。斗腔的容积设计是按照对应机型的额定起重量来算的,满斗装载松散土方时的重量不会超过挖掘机的额定载荷,保证作业安全。结构上没有多余的装饰性设计,所有的结构特征都是为了提升强度、降低磨损、方便维护,比如斗齿的销轴安装孔位置做了防尘设计预留,避免泥沙进入销轴缝隙加速磨损,耳板的铰接孔端面预留了密封件安装槽,能防止泥沙进入衬套和销轴的配合面,延长铰接位置的保养周期。
