工程机械挖掘作业用臂架结构三维设计

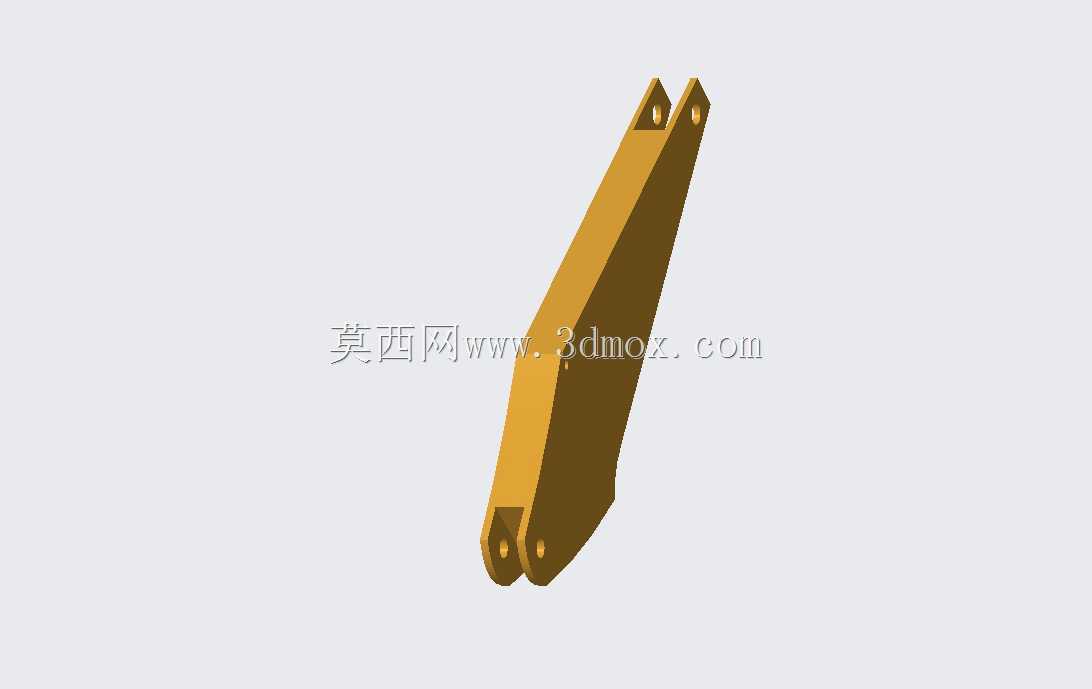

　　作为挖掘设备核心的作业承载构件，这款臂架结构的设计始终围绕土方作业、矿山剥离、市政施工等多场景的实际载荷需求展开，日常作业中它需要承接动臂与铲斗连杆的载荷传递，完成挖掘、提升、卸料全流程的力传导，是决定整机作业半径、挖掘深度与负载能力的关键结构件。从结构设计逻辑来看，整个臂体采用变截面箱型布局，靠近铰接端的截面做了加宽加厚处理，这是因为作业过程中该位置会持续承受交变弯曲应力与扭转冲击，尤其是在硬土层挖掘、偏载作业工况下，铰接耳板位置的应力集中系数会大幅提升，设计时特意在耳板与臂身的衔接位置做了圆弧过渡，避免直角结构带来的应力断裂风险。两端的铰接孔位同轴度公差控制在0.1mm以内，保证与销轴配合时不会出现偏磨，

　　日常维护中也能快速完成衬套更换，减少设备停机时长。从安装边界来看，臂体上端的双铰接耳板间距与配套动臂端的连接座尺寸完全匹配，销轴孔直径适配通用的工程机械销轴规格，下端的铰接位可直接连接斗杆与液压油缸支座，不需要额外做结构改制就能适配同吨位级别的挖掘设备。臂身的外形线条顺着载荷传递路径做了渐变收窄，既保证了高应力区的结构强度，也尽可能控制了臂体自身重量，减少液压系统的无效负载，提升作业时的动作响应速度。在实际作业场景中，这款臂架需要承受的载荷并非单一方向的静载荷，挖掘时铲斗切入物料的瞬间会产生径向冲击，回转卸料时又会带来侧向扭转力，因此设计时在臂体内部对应耳板的位置加设了加强筋板，筋板的排布方向与主应力方向保持一致，

　　避免筋板本身成为应力集中源。臂体表面的铰接端面都做了铣平处理，保证安装时连接面的贴合度达到85%以上，防止作业过程中连接螺栓出现松动，或者销轴承受额外的弯折力。不同于通用的结构件设计，挖掘臂的作业环境往往伴随粉尘、泥水、高低温变化，因此铰接孔位的衬套安装位预留了密封件槽位，可安装防尘密封圈阻挡泥沙进入铰接副，延长销轴与衬套的使用寿命。从功能特性来看，这款臂架的作业覆盖范围经过参数校核，当配套对应长度的斗杆与铲斗时，可满足常见的15吨级挖掘设备的作业半径要求，最大挖掘深度、最大卸载高度都符合市政管线开挖、基坑土方作业、场地平整等常规施工场景的需求。设计过程中还考虑了不同属具的适配性，臂身预留的液压管路安装位可适配破碎锤、

　　液压剪等多种作业属具，不需要在臂体上额外焊接支架，避免焊接热应力对臂身结构强度造成破坏。整个臂体的重心位置经过反复调整，保证臂架全伸状态下整机的稳定性符合安全规范，不会因为重心偏移导致作业时出现倾翻风险。在结构细节上，臂体的所有外露棱边都做了倒角处理，既避免加工、安装过程中出现锐边划伤，也能减少应力集中带来的疲劳裂纹萌生。铰接耳板的厚度经过有限元仿真校核，在1.5倍额定载荷的工况下，最大应力值低于材料的屈服强度，循环载荷下的疲劳寿命满足工程机械上万小时的作业要求。
