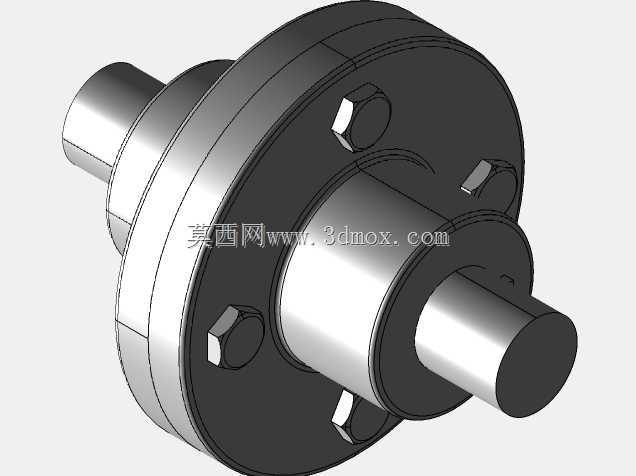

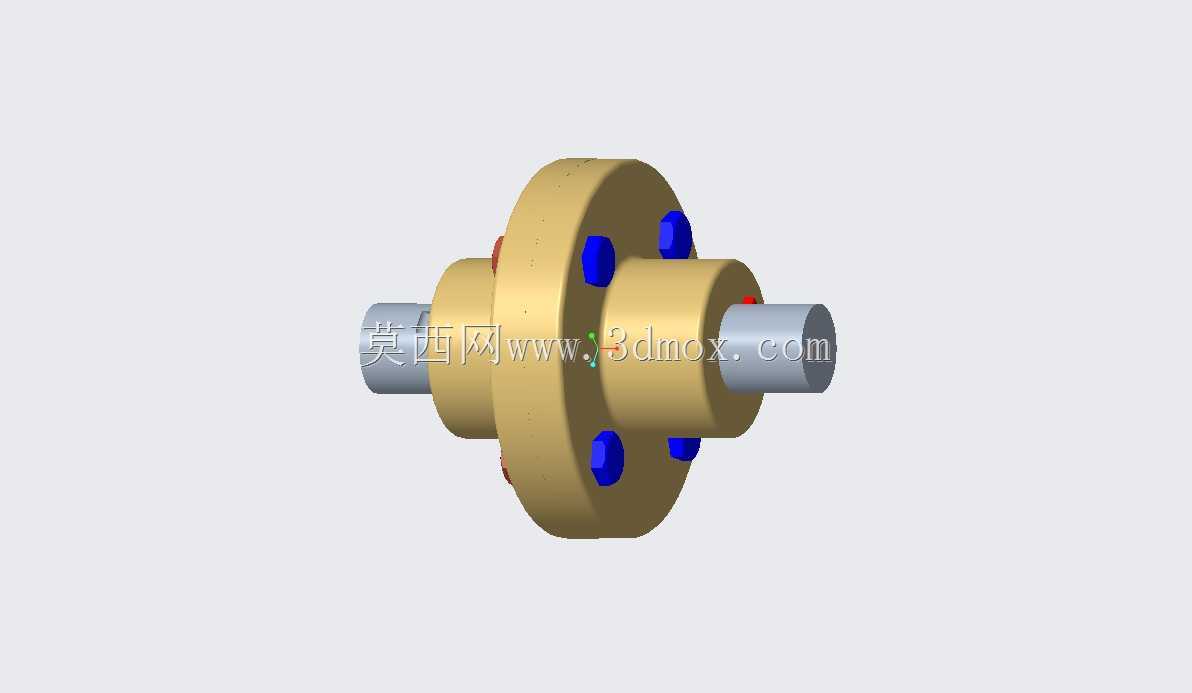

无防护凸缘式刚性法兰联轴器结构设计

　　在常规工业传动系统的轴系布局中，这类无防护结构的法兰联轴器是中小功率刚性传动场景里应用极广的连接件，日常多见于中小型输送机驱动端、普通机床进给轴传动组、小型水泵与电机的直连部位，还有部分农用机械、轻工输送设备的动力输出衔接位置，核心作用就是把两根独立布置的旋转轴沿轴向刚性锁合，让主动轴的旋转转矩无相对滑动地传递到从动侧，保证两端轴系在额定工况下保持同步回转，不会出现传动滞后或者角度偏差。从实际使用的场景特性来看，这类联轴器本身没有弹性缓冲元件，对安装时的两轴同轴度要求相对更高，不适合存在大幅径向偏移、角向偏移或者频繁正反转冲击的重载工况，但在安装对中精度达标、载荷平稳的传动链路里，它的结构可靠性、传动效率都远高于多数弹性联轴器，

　　而且结构简单，后期拆装维护的难度很低，不需要复杂的对中调整工装，只要按对角顺序锁紧连接螺栓就能完成装配。从设计思路上看，整个零件采用两个带凸缘的半联轴器分别与主动轴、从动轴通过键连接实现周向固定，靠轴肩和轴端挡圈实现轴向定位，两个半联轴器的对接端面加工有定位止口，装配时止口互相嵌合就能保证两轴的同轴度，不需要额外的找正工装就能快速完成初定位，之后沿圆周均布的螺栓穿入连接孔，拧紧后靠螺栓杆受剪或者法兰端面的摩擦力来传递转矩。这次的结构设计里没有额外加装外围防护罩，整体径向尺寸更紧凑，适合安装空间局促、周边没有外露旋转件干涉风险的封闭传动箱内部使用，相比带防护缘的同规格法兰联轴器，它的零件加工工序更少，两个半法兰的外形都是规则回转体，

　　普通车床就能完成全部外圆、端面、止口的加工，连接孔采用钻模配做就能保证位置度，批量生产的成本控制优势很明显。在安装边界的尺寸考量上，这类联轴器的轴向总长度要匹配两端轴的伸出长度，不能出现轴端顶死或者配合长度不足的问题，法兰盘的外径要根据传递的额定转矩核算，保证螺栓孔的中心距足够布置对应规格的连接螺栓，同时法兰盘的厚度要满足螺栓的旋合长度要求，避免螺纹啮合不足导致锁紧失效；轴孔的直径公差要按照所选轴的配合等级加工，一般采用过渡配合保证装配后无松动，键槽的尺寸和位置度要符合对应轴径的平键标准，避免装配时出现键侧间隙过大或者装不进去的问题。实际选型使用的时候，要先核算传动系统的计算转矩，留够1.5到2倍的安全系数，再匹配对应规格的联轴器，

　　不能仅凭轴径直接选，避免过载时螺栓被剪断或者法兰盘变形；安装时要先把两个半联轴器分别固定在两端轴上，检查轴端的固定挡圈是否完全卡入轴端槽内，再将两端轴移动到对接位置，让止口完全贴合，之后按对角顺序分次拧紧连接螺栓，不要沿圆周顺序单次拧紧，防止法兰面受力不均导致偏斜，装配完成后要手动盘车检查转动是否顺畅，有没有卡滞或者偏重的情况，确认无异常后再开机空载试运转。日常运维中，这类刚性联轴器不需要频繁加注润滑脂，只要定期检查连接螺栓有没有松动，法兰对接面有没有出现异常磨损就可以，因为没有相对滑动的摩擦面，正常工况下的使用寿命很长，只要安装对中达标、载荷在额定范围内，基本可以做到和主机同寿命，不会出现弹性元件老化、磨损需要定期更换的问题，对于追求低维护成本、传动精度稳定的一般工业传动场景来说，是性价比非常高的轴系连接方案。
