带防护栏的长距离物料输送走道结构

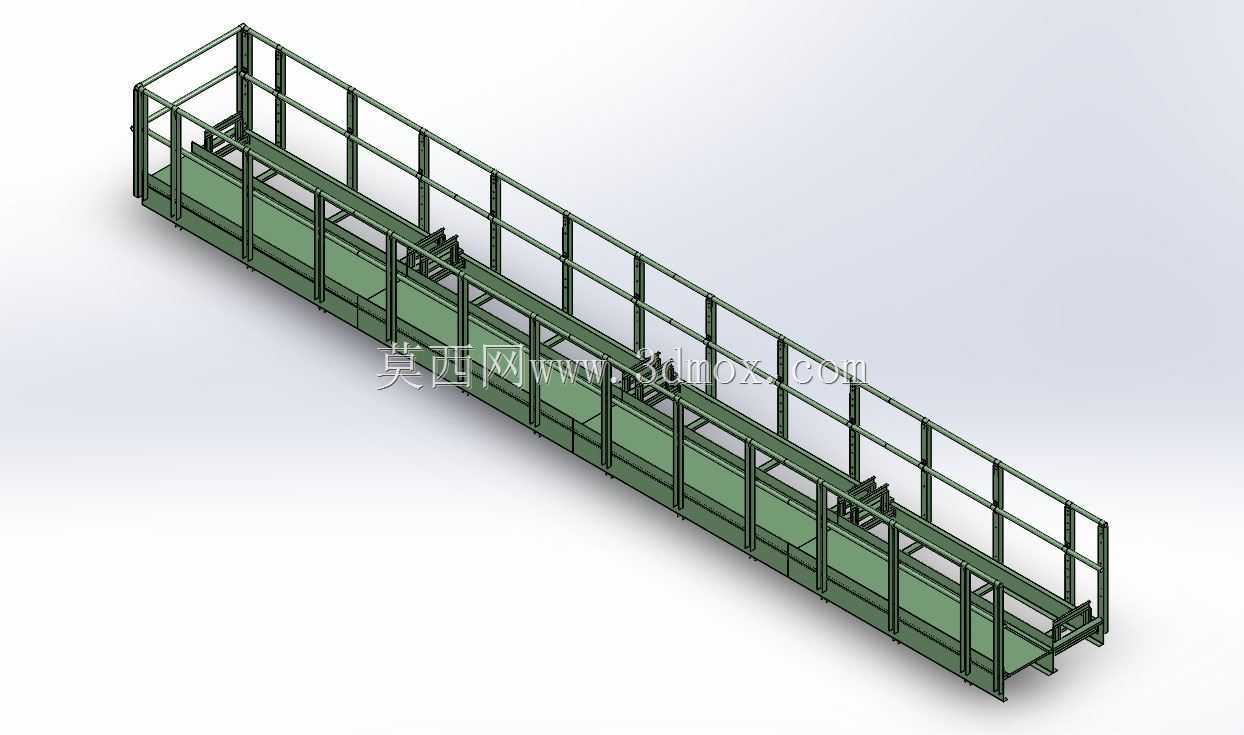

　　在车间连续化物料转运、生产线跨工段衔接、厂区固定路线物料输送的场景中，这类带双侧防护栏的长条形输送结构是十分常见的落地设备，它既承担散料、规整包装箱、小型加工工件的水平输送功能，也兼顾巡检人员临时通行、设备日常维护的走道需求，避免额外架设独立巡检通道占用车间有限的平面空间。从结构设计逻辑来看，整体采用分段式模块化框架拼接思路，主体承载框架用标准矩形型钢焊接成型，每段框架的连接端面预留统一规格的螺栓孔位，可根据现场实际输送距离灵活增减段数，不需要在现场进行大量焊接作业，降低安装阶段的施工难度与动火作业风险。两侧的防护栏采用竖杆加横杆的格栅式结构，竖杆间距控制在安全规范要求的范围内，防止人员意外跌落或者小件物料从侧边滑落，

　　防护栏高度符合工业作业平台的安全防护标准，横杆设置多道，兼顾防护强度与视觉通透性，方便巡检人员观察下方输送面的物料运行状态，及时发现卡料、偏载等异常问题。输送面采用板式承托结构，相比辊道输送更适合输送底部不规则、易滚动或者尺寸偏小的物料，避免物料卡入辊缝造成设备停机，承托板下方每隔固定间距设置横向加强筋，防止长距离输送过程中板面受物料重力作用出现下凹变形，保证输送面的平面度，减少物料运行过程中的颠簸偏移。设备底部的支撑腿采用可调节高度的结构设计，适配车间地面不平整的安装工况，通过调整支撑腿的伸出长度可以将整体输送面调至水平状态，避免物料因设备倾斜出现单侧跑偏的问题，支撑腿底部设置防滑减震垫，降低设备运行过程中产生的振动传递到地面，

　　减少车间内的振动噪声。在设计建模阶段，需要重点把控各段框架的拼接公差，相邻两段的输送面接缝处要保证平滑过渡，不能出现高低差或者缝隙过大的问题，防止物料经过接缝时出现卡顿；防护栏与主框架的连接采用螺栓紧固加焊接补强的方式，既方便运输阶段拆分防护栏减小包装体积，也能保证安装后防护栏的结构强度，避免受外力冲击时出现脱落。设备的安装边界需要结合现场布局提前核算，整体宽度要预留出两侧防护栏外的安全操作距离，两端的进出料位置要匹配上下游设备的对接高度，保证物料转运过程的顺畅衔接，长距离布置时需要在合适的间隔位置设置中间支撑，避免整体框架因跨度太大出现绕度变形。这类结构在实际使用中，还可以根据输送物料的特性加装侧挡边、顶部防尘罩等附属结构，

　　模型中预留了对应的安装孔位，方便后续根据实际工况进行改造升级，不需要对主体框架进行大规模改动，提升设备的场景适配能力。从结构受力角度分析，主体框架的型钢选型是根据额定输送载荷、支撑间距计算得出的，保证满载工况下框架的变形量在允许范围内，不会出现永久性变形，焊接位置都做了应力释放处理，减少焊接残余应力导致的框架变形问题，延长设备的整体使用寿命。
