带进料斗可调支脚带式输送设备结构

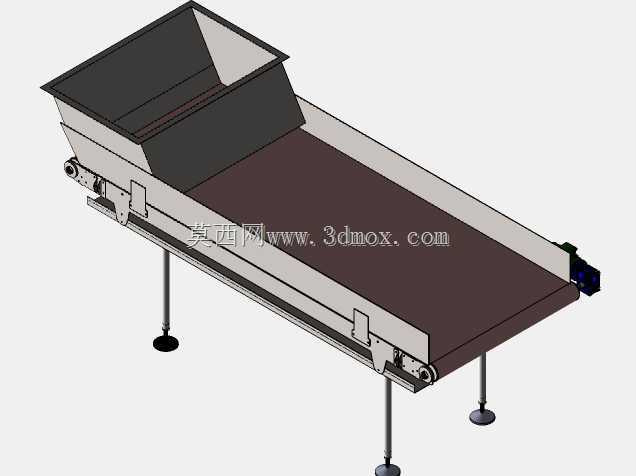

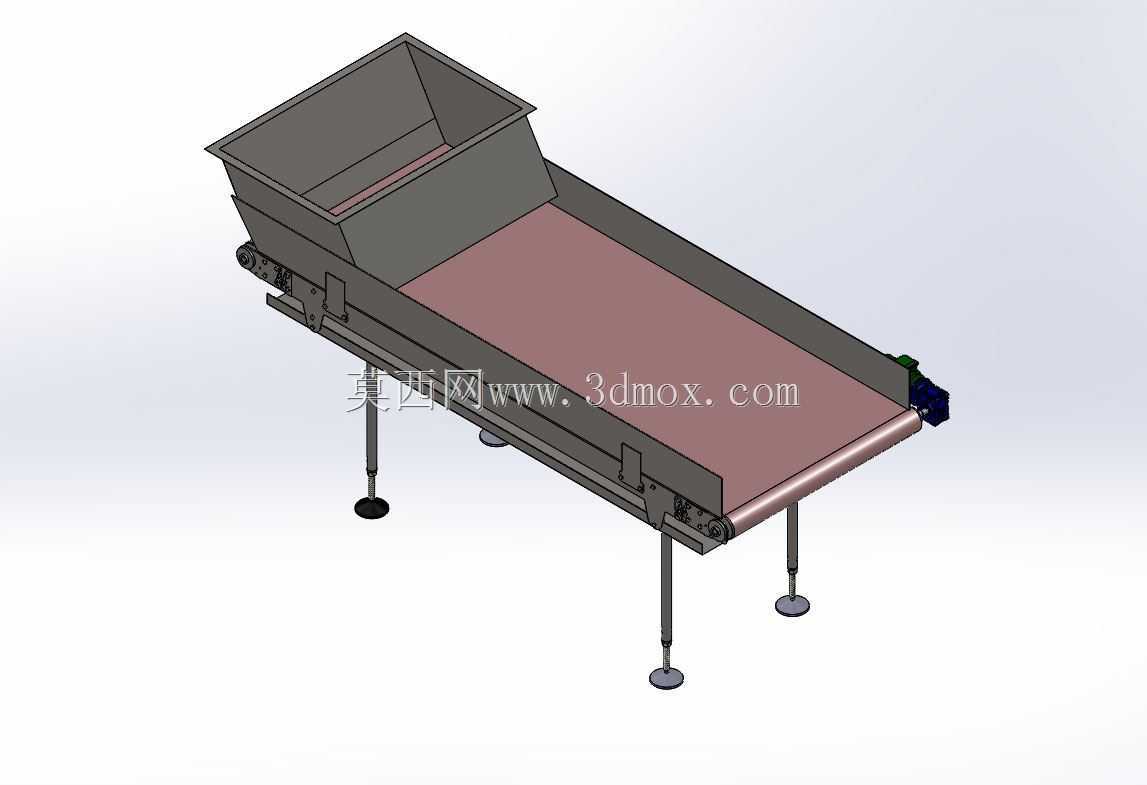

　　在散料、小件成品的车间转运场景里，这类带进料斗的带式输送设备是衔接上下工序的核心中转单元，常见于五金加工件的工序流转、食品加工线的原料输送、包装工位的成品供料，也可适配小型注塑件的出料接运，避免人工接料的效率损耗与磕碰风险。设备进料端设置的敞口式接料斗，采用上宽下窄的斜壁收拢结构，斗体侧壁倾斜角度参考散料安息角设计，能让落入料斗的物料自然滑落到皮带承载面，不会在斗内形成积料死角，料斗与机架采用螺栓紧固连接，后期可根据输送物料的特性更换不同深度、不同开口尺寸的料斗，适配不同落料高度的上游设备出料口。

　　承载物料的输送皮带采用平型托板承托结构，区别于长距离输送的槽型托辊组，这种短距离输送用的平托板结构能保证皮带面平整度，避免小件物料在输送过程中卡入托辊间隙，皮带两侧的机架侧边设置有挡边结构，高度略高于皮带承载面，防止输送过程中物料从皮带侧方掉落，尤其适配颗粒状、小型块状物料的水平输送场景。驱动端设置在设备出料侧，采用减速电机直连驱动辊的结构，减少传动链的动力损耗，驱动辊表面做滚花处理，增大与皮带接触面的摩擦力，避免皮带重载启动时出现打滑现象，从动端设置在进料侧，配套张紧调节结构，通过调整从动辊的前后位置来控制皮带张紧度，同时可微调皮带跑偏量，保证皮带运行过程中始终居中，不会出现刮蹭机架的异常磨损。

　　设备的支撑结构采用四根可调节高度的支脚，每根支脚由螺杆与套管组成，通过旋转调节螺母可调整单根支脚的伸出长度，适配车间地面不平整的安装场景，也可根据上下游设备的对接高度调整整机的输送面高度，支脚底部配置圆盘形橡胶减震脚垫，既能增大与地面的接触摩擦力，避免设备运行时出现移位，也能吸收电机运行产生的小幅震动，降低设备运行的噪音传递。整机机架采用钣金折弯与型材焊接组合结构，兼顾结构强度与轻量化需求，机架两侧预留有安装孔位，后期可根据使用需求加装侧挡条、光电检测支架、卸料刮板等附属配件，拓展设备的使用场景。

　　从安装边界来看，这类短距离带式输送机的长度方向预留了驱动电机的安装空间，安装时需要在出料端预留电机的检修空间，方便后期对减速电机进行维护、对驱动辊进行更换；宽度方向的尺寸以机架外侧为最大边界，支脚的安装位置略窄于机架宽度，地面固定时不需要额外拓展过多安装空间；高度方向的调节范围覆盖常规车间工位的对接高度，可满足多数中小型加工设备的出料接料需求。设计过程中需要重点校核机架的承重变形量，保证满载物料时机架中部的下挠量在允许范围内，避免皮带运行时出现托板与皮带的异常摩擦，同时要核算驱动电机的输出扭矩，匹配输送物料的最大单重与输送速度，保证设备在满载工况下能平稳启动、匀速运行，不会出现过载堵转的情况。皮带的选型需要根据输送物料的特性确定，输送有磨损性的物料时选用耐磨橡胶带，输送食品类物料时选用符合食品接触要求的PU带，不同材质的皮带对应的张紧力调节范围也有差异，安装调试时需要对应调整张紧结构的预紧力，避免皮带出现过早拉伸失效。
