密闭管式普兹尼物料输送转运结构

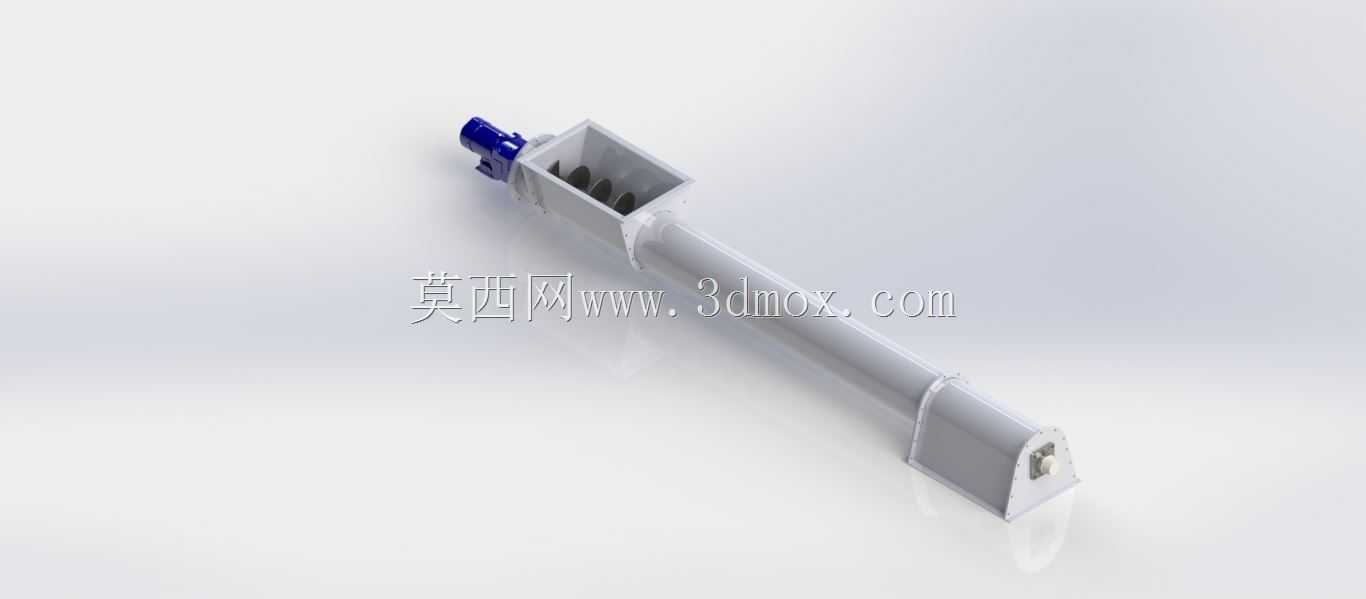

　　在散状物料连续转运的工业场景里，这类密闭管式的普兹尼转运结构，常被布置在料仓出料口与下游输送设备的衔接段，用来解决粉料、小颗粒散料在落差转运过程中的扬尘、撒料以及物料偏流问题，尤其适配粮食加工、建材粉料、化工小颗粒原料的短距离密闭输送工况，相比敞开式溜槽结构，它能在带倾角甚至垂直布置的场景下完成可控的物料推送，避免物料在溜管内卡堵、积料。从结构功能来看，该设备的进料端采用上方敞口的方形接料段，直接对接上游料仓或溜管的出料法兰，进料腔内部内置螺旋推送叶片，动力输入端布置在设备端部的蓝色驱动连接位，可直接配套减速电机输出轴直连，省去额外的传动联轴器安装空间，长距离的输送管段采用圆形截面薄壁筒体，相比方形筒体拥有更好的抗内压能力，

　　输送过程中物料被螺旋叶片沿筒壁轴向推送，全程处于密闭空间内，不会出现物料外溢，末端的出料段采用斜切式收口结构，可直接对接下游皮带输送机、斗式提升机或者计量设备的进料口，出料方向可根据现场安装角度调整收口朝向，适配不同的工艺布置走向。设计这类结构的时候，首先要核算输送物料的堆积密度、安息角以及磨琢性，以此确定螺旋叶片的螺距、叶片与筒壁的间隙值，对于磨琢性较强的物料，叶片边缘需要预留耐磨堆焊的余量，筒体内壁也可根据需求粘贴耐磨衬板；筒体的分段连接采用法兰对接结构，每段筒体的长度控制在合理范围内，方便后期检修时拆分更换内部磨损的叶片组件，支撑脚的位置布置在筒体受力集中的进料端、中部以及出料端附近，每个支撑脚都预留了长条形安装孔，

　　方便现场安装时调整设备的水平度与安装倾角，设备的整体安装边界需要预留端部驱动装置的检修空间，以及筒体侧面观察口的操作空间，避免现场布置时与周边管线、设备产生干涉。从安装适配性来看，该结构可根据现场的输送距离、提升高度调整筒体的总长度与安装倾角，倾角范围通常可覆盖0到30度的布置需求，当倾角增大时，可适当减小螺旋叶片的螺距，避免物料在重力作用下产生回滑，进料端的接料腔尺寸可根据上游出料口的尺寸做适配调整，保证上游落下的物料全部进入螺旋推送区间，不会在接料腔角落产生积料死角，驱动端的密封结构采用填料密封加骨架油封的双重密封形式，避免细粉料从驱动轴的间隙处泄漏，同时也能防止外部的水汽、粉尘进入驱动轴承位，延长轴承的使用寿命。

　　在实际工况应用中，这类转运结构相比普通的空气斜槽，不需要配套压缩空气气源，能耗更低，同时对物料的流动性要求更宽泛，即使是含水率稍高、流动性稍差的粉料，也能通过螺旋叶片的强制推送完成转运，不会出现斜槽常见的堵料问题；相比普通的管式螺旋输送机，它的结构更紧凑，进料段的敞口设计更适合承接大流量的落差来料，不会因为进料不畅导致设备憋停，末端的出料收口设计能让物料以稳定的流速进入下游设备，避免物料冲击下游皮带造成的皮带跑偏、撒料问题。建模过程中需要重点关注螺旋叶片与筒体的同轴度，叶片外径与筒体内壁的间隙控制在3到5毫米，间隙过大会导致物料残留过多，间隙过小则容易因为筒体焊接变形产生叶片刮蹭筒体的问题，支撑脚的焊接位置需要避开筒体的法兰连接位，同时保证支撑面的平面度，避免设备安装后产生筒体变形，驱动连接位的轴伸尺寸需要与所选减速电机的输出轴尺寸做适配，键槽的位置要保证螺旋叶片的安装角度符合设计要求，避免运行时叶片与进料腔的挡料板产生干涉。
