关风卸料用星型叶轮给料装置结构

　　在粉体气力输送、除尘系统排灰、粮食加工定量给料这类工况里，锁气卸料是整个系统稳定运行的核心环节，一旦出现漏风、卡料、给料不均的问题，轻则整条输送线风压失衡物料堵管，重则除尘系统粉尘外溢达不到环保排放要求，这款关风式叶轮给料装置就是针对这类场景做的结构设计。从实际使用的角度看，它的核心作用有两个，一是作为上下料仓之间的锁气屏障，保证上部料仓的物料能依靠重力稳定落入叶轮腔室，同时阻断下部输送管道的风压上窜，避免气力输送系统的压力泄漏；二是通过叶轮的匀速旋转，把上部落下的物料均匀、连续地输送到下部出料口，实现定量给料的功能，不管是面粉、塑料粒子这类流动性较好的物料，还是除尘灰、水泥粉这类带一定湿度的细粉料，都能通过调整叶轮转速匹配不同的给料量需求。

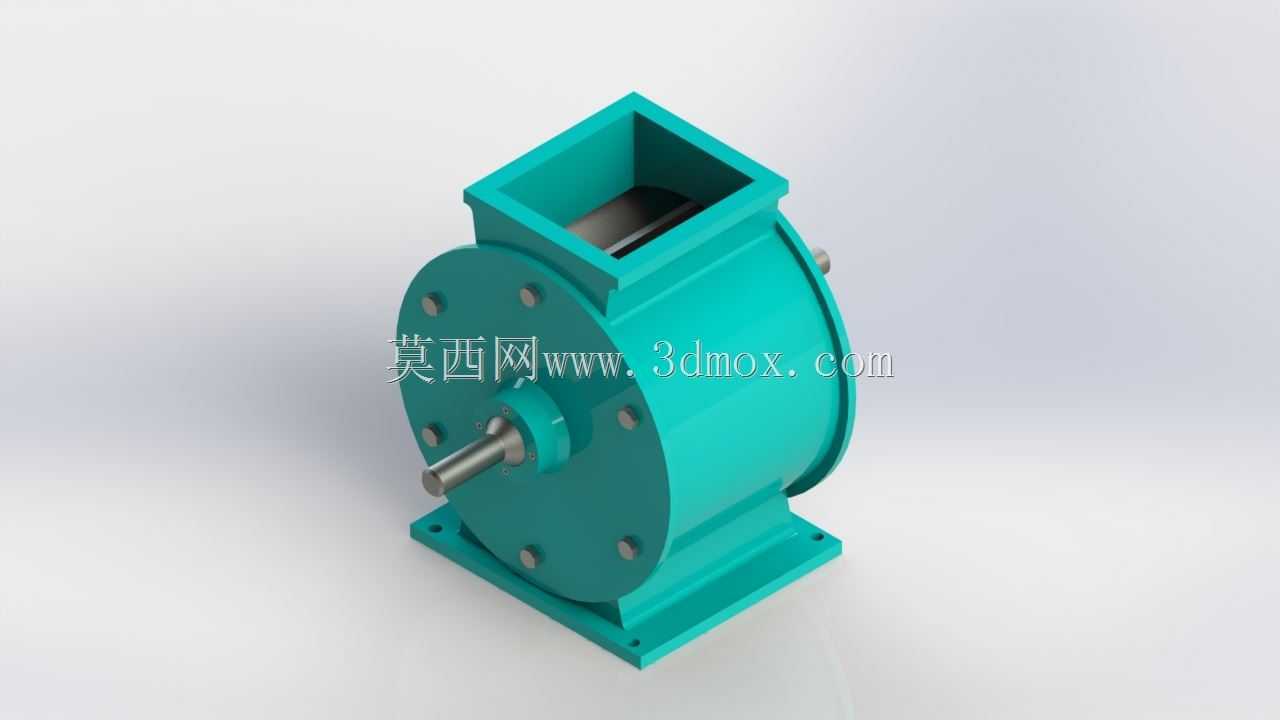

　　设计这款结构的时候，首先考虑的是安装适配性，整体采用方形上进料口、侧置驱动轴的布局，进料口的法兰尺寸做了通用化设计，能直接对接市面上多数标准料仓的出料法兰，不需要额外做转接件，底部的安装底座预留了四个长圆形安装孔，既可以抵消安装时的孔位误差，也能在设备运行产生轻微振动时避免连接螺栓受剪切力断裂。壳体部分采用整体铸造后精加工的工艺，内腔和叶轮的径向间隙控制在0.1到0.15毫米之间，这个间隙值是经过多轮工况验证的：间隙太小的话，物料里的细小硬颗粒容易卡在叶轮和壳体之间，造成叶轮卡滞甚至驱动电机过载烧毁；间隙太大的话，锁气效果会大幅下降，下部的输送风压会从间隙处上窜，把上部料仓的物料吹起形成架桥，导致下料不畅。

　　叶轮部分的设计也做了针对性优化，叶片采用圆弧曲面结构，和传统的直叶片相比，曲面叶片在旋转时对物料的搅动更小，不容易把物料挤到叶片和端盖的间隙里造成端盖磨损，同时叶片边缘做了小倒角处理，避免锋利的边缘剪切物料造成颗粒破碎，这一点在粮食加工、塑料粒子输送的场景里尤其重要，能有效降低物料的破损率。驱动轴伸出端设置了独立的密封腔，采用填料密封加骨架油封的双重密封结构，密封腔和叶轮腔之间预留了泄压槽，哪怕有少量细粉料渗入轴端，也会从泄压槽排出，不会进入轴承位置造成轴承磨损，轴承座采用外置式设计，和壳体之间留有一定的散热间隙，就算设备长时间连续运行，轴承的温度也不会过高，能大幅延长轴承的维护周期。

　　从安装边界来看，设备的整体重心落在底部安装底座的中心位置，驱动轴的伸出长度做了标准化设计，不管是搭配直连减速电机还是链传动结构，都不需要额外调整轴伸尺寸，出料口的方向可以根据现场安装需求做0到90度的调整，适配不同的管道走向。端盖和壳体之间采用止口定位，螺栓均匀分布在端盖圆周上，检修的时候只需要拆开端盖螺栓就能直接抽出叶轮组件，不需要把整个设备从料仓上拆下来，日常清理卡料、更换易损件的操作非常方便。另外壳体的侧面预留了两个防卡料的吹扫接口，在输送湿度较大、容易粘结的物料时，可以接入压缩空气定期吹扫叶轮和壳体内壁，避免物料粘结在叶片上造成给料量不均。

　　实际选型的时候，需要根据系统的处理风量、物料堆积密度来匹配对应规格的叶轮尺寸，这款结构的叶轮腔容积做了系列化预留，调整叶轮的长度就能适配不同的给料量需求，不需要重新开模制作壳体，能大幅降低不同规格产品的制造成本。壳体的壁厚也做了冗余设计，正常磨损工况下的使用寿命能达到五年以上，针对磨琢性较强的物料比如矿粉、石英砂，还可以在壳体内壁和叶片表面粘贴耐磨陶瓷片，不需要改动整体结构就能提升耐磨性能。在除尘系统的应用场景里，这款装置安装在除尘器灰斗的下方，既能保证除尘器内部的负压稳定，又能连续把灰斗里收集的粉尘排出，不会因为漏风造成除尘器的过滤风速异常，影响除尘效果；在气力输送系统里，它作为正压或负压输送系统的进料端锁气装置，能保证输送管道内的风速稳定，避免物料在管道内沉积堵管。
