十字轴式双万向节传动轴三维结构

项目分类:通用机械零部件 发布时间:2021-11-27 ID:419235
  • 十字轴式双万向节传动轴三维结构
  • 十字轴式双万向节传动轴三维结构
  • 十字轴式双万向节传动轴三维结构

  在各类需要变角度传递动力的机械系统中,这类双十字轴万向节传动轴是解决轴线不共线传动问题的核心部件,常见于非同轴布置的动力输出与负载连接场景,比如工程机械的行走系统传动链路、农用设备的动力分路传递、工业输送线的错位轴系连接,甚至部分专用设备的角度可调动力输出端,都能见到这类结构的身影。它的核心作用是在输入轴与输出轴存在固定或动态变化夹角的工况下,稳定传递旋转扭矩,避免刚性轴连接因轴线偏差产生的附加弯矩、轴系憋劲甚至断裂问题。

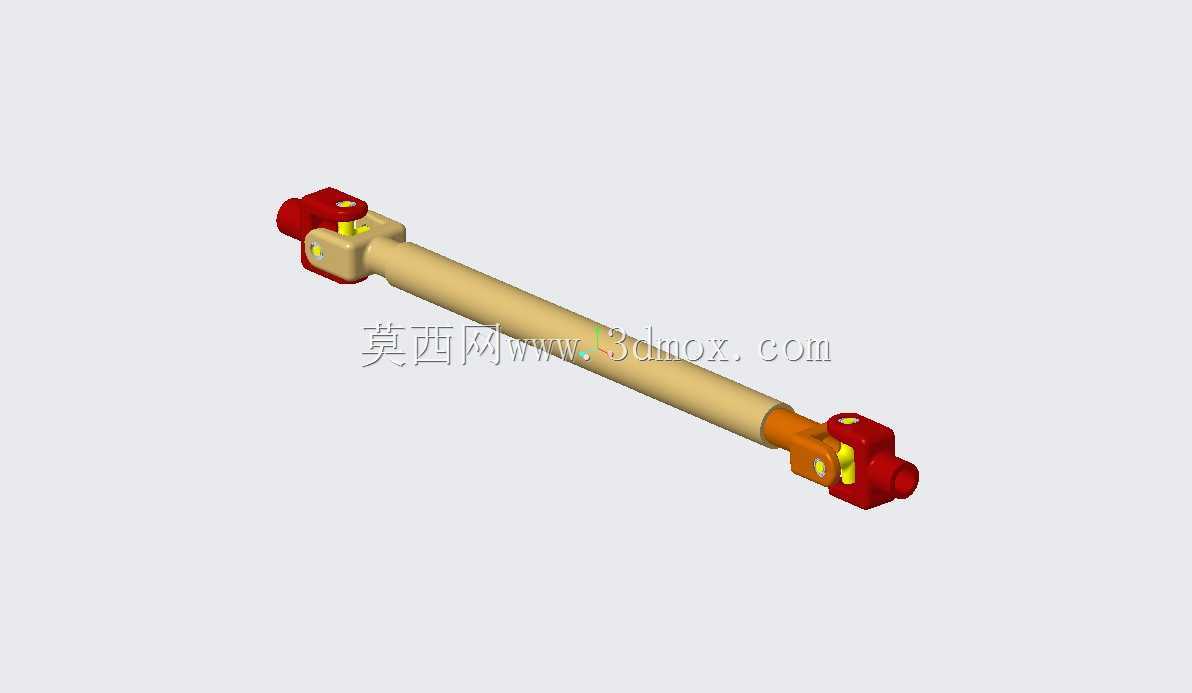

  从结构设计逻辑来看,这套万向节采用两端对称的十字轴万向节头搭配中间传力长轴的布局,区别于单万向节存在的瞬时传动比波动问题,双万向节的布置只要保证两端万向节的叉面相位对齐、输入轴与中间轴的夹角等于中间轴与输出轴的夹角,就能实现等角速传动,这也是设计时需要重点把控的安装匹配要点。两端的万向节叉采用红色包覆的结构设计,十字轴的销轴部位做了黄色的限位与耐磨结构处理,中间传动轴采用空心长轴结构,在保证足够扭转强度的前提下降低整体自重,减少旋转过程中的转动惯量,适配中高转速的传动工况。

  实际选型与安装时需要重点关注几个边界参数:首先是两端万向节的连接接口尺寸,节叉的安装孔径、孔位分布直接决定了和两端轴系的匹配性,安装前需要确认输入、输出端的轴头尺寸与节叉的装夹范围匹配,避免出现连接间隙过大或者无法装配的问题;其次是传动轴的总长度,要结合两端轴系的实际安装间距调整,预留足够的轴向窜动余量,避免设备运行过程中因热胀冷缩或者机架形变导致轴系顶死;第三是允许的最大轴间夹角,这类结构的单节万向节通常允许的工作夹角在15°到25°之间,双节布置时总夹角可以适当放大,但夹角过大会大幅降低十字轴销轴的使用寿命,增大传动过程中的振动与噪声,设计选型时需要将工作夹角控制在合理区间,长期运行工况下建议夹角不超过10°,减少磨损速率。

  从功能特性上看,这套结构的十字轴部位是核心受力点,工作过程中十字轴的四个轴颈承受交变的接触应力,因此建模时对轴颈与节叉轴承孔的配合公差做了对应设置,预留了润滑脂的存储空间,实际使用中可以通过注油嘴定期补充润滑脂,降低摩擦磨损。两端的节叉与中间轴的连接采用刚性过盈配合加销钉定位的方式,保证扭矩传递过程中不会出现相对转动,避免传动间隙带来的冲击。中间轴的长径比经过合理匹配,既保证足够的扭转刚度,又避免长轴过长带来的临界转速过低问题,防止运行过程中出现轴系共振。

  在不同的应用场景下,这类万向节传动轴的适配调整方向也有区别:用于重载工程机械场景时,通常会加大十字轴的轴颈直径,提升节叉的结构厚度,选用高强度合金材料做调质处理,承受大扭矩冲击;用于轻载的工业自动化输送场景时,可以适当缩小结构尺寸,选用轻量化的材料,降低整体重量;用于有轴向窜动需求的场景时,可以将中间轴设计为花键伸缩结构,补偿轴向的位移量,适配更大范围的安装偏差。建模过程中对各个运动副的配合关系做了准确还原,十字轴与两端节叉之间保留了合理的转动间隙,能够直观模拟不同夹角下的传动状态,方便设计人员在做整机布局时验证运动干涉情况,校核安装空间是否足够,避免实际装配时出现万向节与周边机架、管线的碰撞问题。
