传动系统用环形摩擦离合器片结构

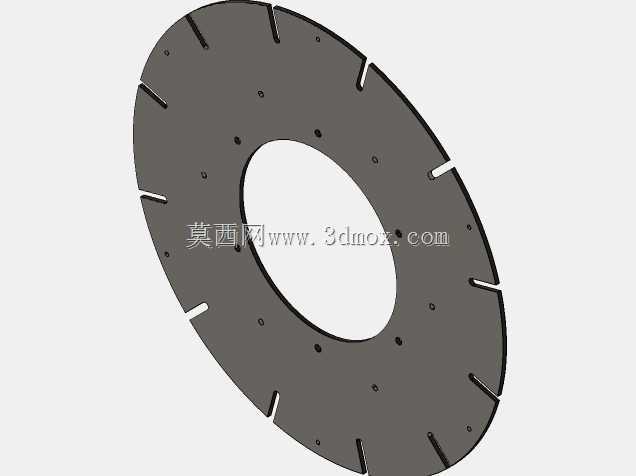

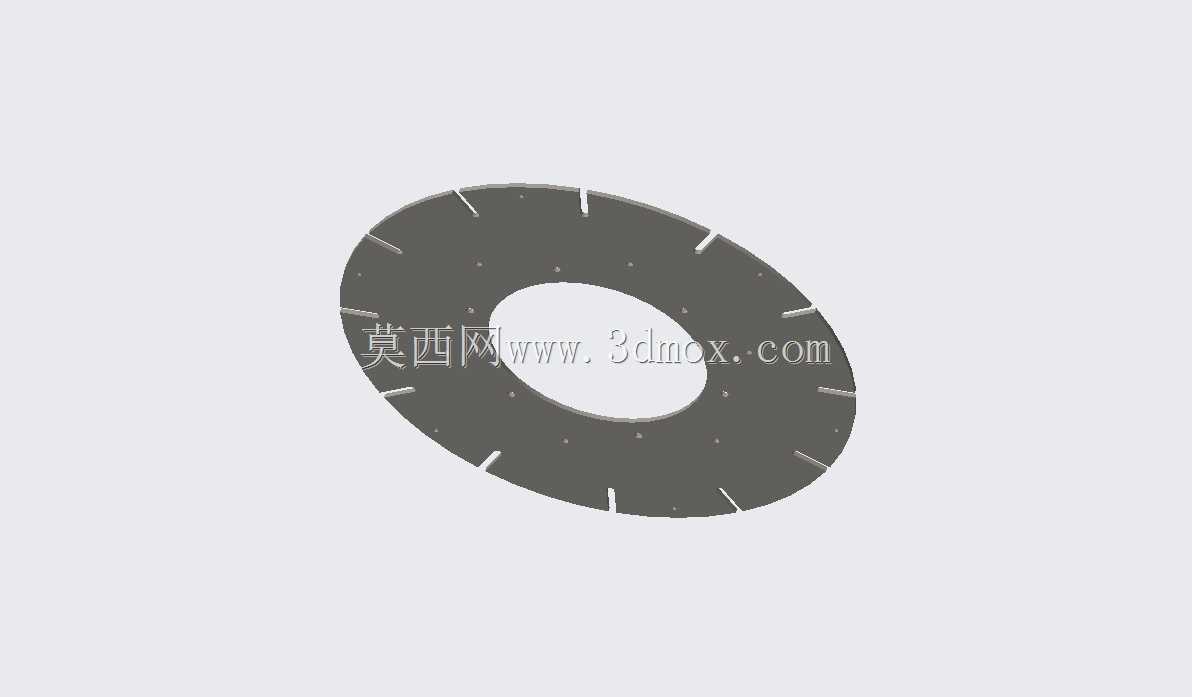

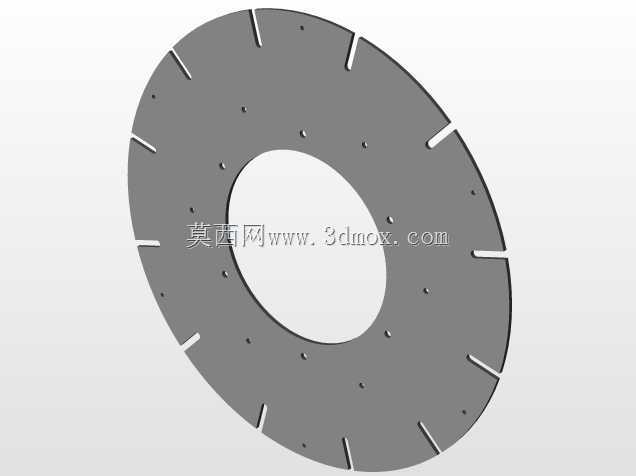

　　在各类需要频繁接合、切断动力传递的传动系统中，这类环形摩擦离合器片是核心的执行元件，日常能在手动挡车辆传动系、工业机床主轴变速机构、工程机械动力切换单元、农用机械传动箱里见到它的身影，核心作用就是通过接触面的摩擦力矩传递动力，同时在需要切断动力时快速分离，中断动力流，保障换挡、停机、负载切换等动作顺畅完成。从结构设计逻辑来看，这类离合器片采用环形薄盘式结构，中心的大尺寸通孔是为了适配传动轴的安装空间，保证片体可以沿着轴向在花键轴上顺畅滑动，不会和轴体发生运动干涉；盘体边缘均匀分布的开槽结构，是经过多轮工况验证的设计，一方面可以在摩擦片接合、分离过程中排出摩擦产生的磨屑，避免磨屑夹在摩擦副之间造成摩擦系数波动、接合抖动，

　　另一方面可以改善片体的散热条件，在频繁半联动的工况下，减少热变形带来的翘曲问题，保证摩擦面的平面度始终维持在合理公差范围内。盘体上均匀分布的细小凹点，是为了在摩擦衬片粘接或者铆接过程中提供定位基准，同时也能在一定程度上储存少量润滑脂，避免片体和压盘、飞轮接合初期发生干摩擦异响，提升接合过程的平顺性。从安装边界来看，这类离合器片的外径尺寸需要匹配对应压盘的摩擦工作面内径，保证整个摩擦环面都能和压盘、飞轮的工作面完全贴合，不会出现局部接触导致的偏磨问题；中心通孔的直径要和配套的花键轴外径适配，保证花键配合的侧隙在设计公差范围内，既不会因为间隙过大造成传动冲击，也不会因为间隙过小导致滑动卡滞，影响离合分离的彻底性。

　　片体的厚度尺寸需要匹配离合器总成的自由行程设计，保证在分离轴承推动膜片弹簧达到最大行程时，离合器片和两侧摩擦面之间能留有足够的分离间隙，避免出现分离不彻底、挂挡打齿的问题；同时厚度也要考虑摩擦衬片的磨损余量，保证在衬片磨损到极限厚度之前，离合器的压紧力不会出现大幅衰减，维持稳定的扭矩传递能力。在实际工况适配中，这类离合器片的摩擦面平面度公差需要控制在很小的范围内，否则会出现接合过程中接触面压力分布不均，局部压力过大导致衬片过早烧蚀，而局部压力不足又会导致打滑、扭矩传递不足的问题。边缘开槽的数量和开槽深度也需要根据额定传递扭矩做匹配，开槽过深会降低片体的整体结构强度，在大扭矩冲击下容易出现盘体开裂的问题，

　　开槽过浅则起不到排屑和散热的作用，容易在频繁离合的工况下出现热衰退，导致摩擦系数快速下降。从功能特性来说，这类离合器片在接合状态下，依靠两侧面和飞轮、压盘之间的静摩擦力传递发动机或者电机输出的扭矩，当需要分离时，压盘在分离机构的作用下松开，离合器片不再受到轴向压紧力，两侧的摩擦力消失，动力传递路径被切断，此时就可以完成换挡、负载接入或者切断的操作。相比其他类型的离合元件，这种摩擦片式的离合器结构接合平顺，能在一定程度上吸收传动系统的扭转振动，而且结构简单，维护更换方便，成本可控，因此在各类中小功率的传动系统中得到了非常广泛的应用。在建模过程中，需要重点保证环形面的同轴度公差，中心孔和外圆的同轴度偏差过大会导致片体旋转时出现动不平衡，在高转速工况下引发传动系统振动，带来噪音甚至相关零部件的早期疲劳损坏；同时边缘的开槽需要保证周向均匀分布，每个槽的宽度、深度、角度都保持一致，避免因为质量分布不均带来的动平衡问题。盘体上的铆接或者粘接点位也要均匀分布，保证摩擦衬片和钢基片体结合牢固，在大扭矩传递、频繁温度变化的工况下不会出现衬片脱落、开裂的问题。在实际选型替换时，除了匹配外形安装尺寸，还要注意摩擦面的摩擦系数要和原设计参数匹配，摩擦系数过高会导致接合过程过于突兀，传动系统冲击过大，摩擦系数过低则会导致传递扭矩不足，容易出现打滑、烧片的故障。
